IBC Cage Frame Production Line Manuale / Automatico

Grande immagine : IBC Cage Frame Production Line Manuale / Automatico

Dettagli:

Luogo di origine:	Cina
Marca:	Trintfar
Certificazione:	CE

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	10000~80000
Imballaggi particolari:	supporti in legno/casse in legno
Tempi di consegna:	60 ~ 90
Termini di pagamento:	L/C, D/A, D/P, T/T

Contatto

IBC Cage Frame Production Line Manuale / Automatico

descrizione

Configurazione della capacità:	150-200 pezzi/ora	Operatori:	Linea manuale ((7-8 persone) Linea automatica ((5-6 persone)
Distribuzione dell'energia delle apparecchiature:	550KW	Requisito dell'aria:	³ /min di 1.1m
Necessità di acqua:	10-25 m3/h
Evidenziare:	Linea di produzione della struttura della gabbia di IBC , Linea di produzione automatica di cornici per gabbie IBC

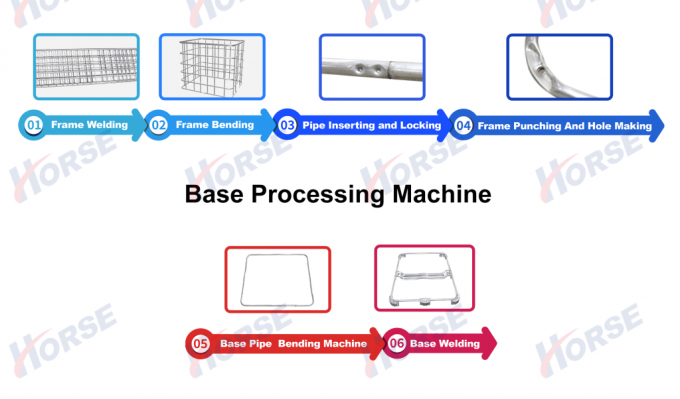

Flusso di lavoro

Flusso di lavoro:

Processamento di fotogrammi:Saldatura del telaio → Curvatura del telaio → Tubo → Inserimento e blocco → Punzionamento del telaio e perforatura

Trattamento di base:La macchina di piegatura del tubo di base → saldatura di base

Attrezzature principali

Macchina per la lavorazione del telaio

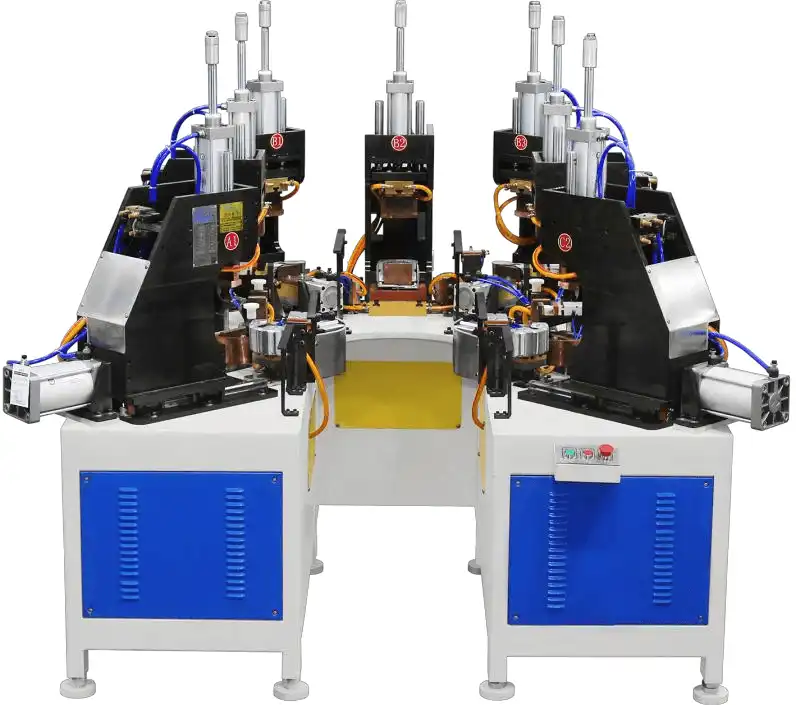

Macchina di saldatura a telaio

Efficienza di saldatura:45 secondi/pc

Struttura di grattacielo rinforzataper un'elevata rigidità e un funzionamento stabile.

Fornitore di alimentazione per inverter a media frequenzaper saldature ad alta efficienza energetica.

6 Teste di saldatura e sistemi di alimentazione, ciascuna con regolazione indipendente della corrente per punti di saldatura affidabili.

Progettazione di un alimentatore a doppio stratoper il funzionamento continuo: mentre un alimentatore salda, l'altro carica i materiali.

Saldatura automatica a passocon cintura di passo servo-azionata per un posizionamento preciso.

Demolding automatico: Il cilindro espelle dopo la saldatura per prepararsi allo scarico.

Scarico automatico: Il servo-controller trasporta il prodotto saldato nella posizione indicata, riducendo il lavoro e migliorando l'efficienza.Alimentazione di scarico a rotazione di 90°per un facile trasporto.

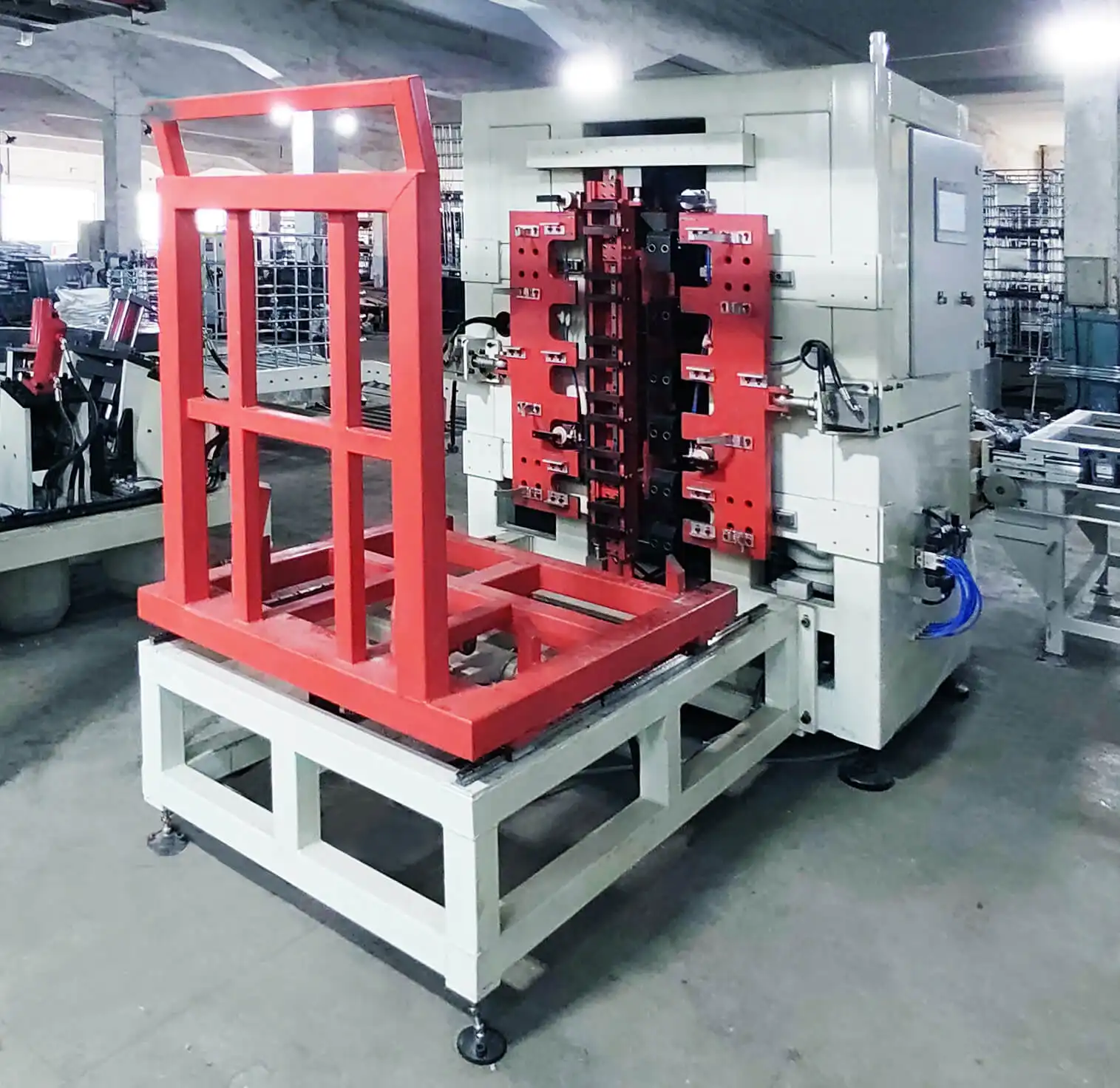

Macchina per piegare il telaio

Trattamento a fotogramma interoPer un'elevata precisione di piegatura, un funzionamento stabile ed un'efficienza, piega un telaio ogni 15-20 secondi.

Sistema speciale di bilanciamento della curvaturagarantisce la precisione della diagonale del telaio.

Controllo HMI + PLCper un'alta automazione.

Opzione manipolatoreper il carico/scarico automatico, riducendo il personale.

Rapido cambiamento della muffaper piegare diversi tubi.

Sistema servoidraulicocon risposta rapida, bassa inerzia e alta precisione.

Progettazione modularepermette la personalizzazione per l'automazione in base alle esigenze del cliente.

Macchina di bloccaggio del telaio

Efficienza e qualità:Il processo di blocco richiede circa 25-30 secondi.

Cornice della macchinaL'impianto è stato elaborato nel suo complesso per ottenere un'elevata precisione di inserimento, un forte blocco, un funzionamento stabile ed efficiente.

Controllo HMI + PLCper un'alta automazione.

Opzione manipolatoreper il carico/scarico automatico, riducendo il personale.

Rapido cambiamento della muffaper soddisfare le diverse esigenze dei tubi di chiusura con facile sostituzione dello stampo.

Sistema servoidraulicocon risposta rapida, bassa inerzia e alta precisione.

Progettazione modularepermette la personalizzazione dell'automazione in base alle esigenze del cliente.

Macchine per perforare e fare buchi

Efficienza e qualità:Il processo di blocco richiede circa 25-30 secondi.

Cornice della macchina: lavorazione di tutto il corpo per un funzionamento di alta precisione, stabile ed efficiente.

Sistema di controllo: HMI + PLC per un'alta automazione.

Manipolatore: opzione di carico/scarico automatico, riduzione del personale.

Rapido cambiamento della muffa: Sostituire facilmente gli stampi per soddisfare le diverse esigenze di foratura dei tubi.

Sistema servoidraulicoRisposta rapida, bassa inerzia e alta precisione.

Progettazione modulare: Automazione personalizzabile in base alle esigenze del cliente.

Macchina di lavorazione di base

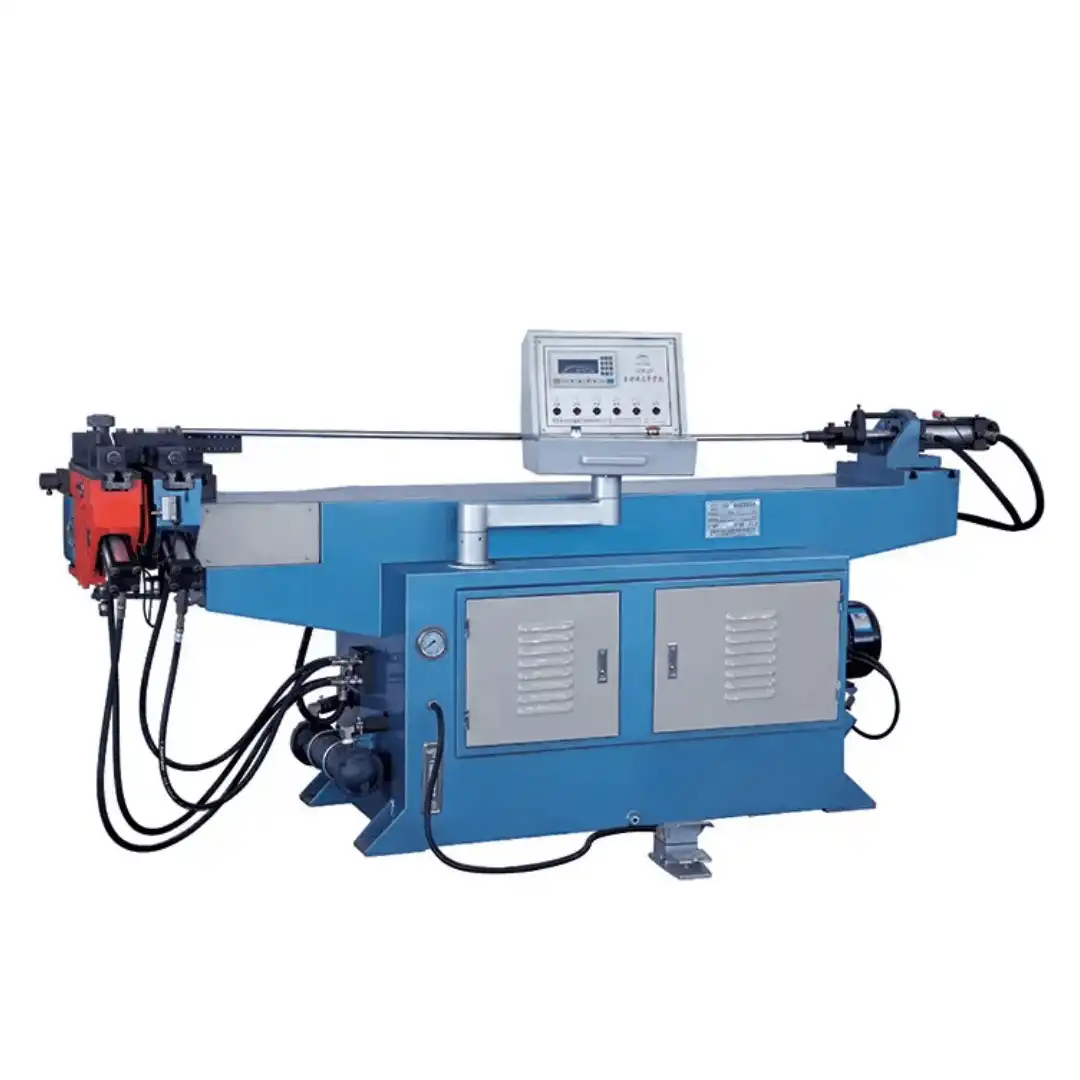

Macchina per piegare tubi di base

Saldatrice di tubi di base

Progettazione: struttura orizzontale con 7 teste di saldatura per la saldatura del telaio di base; l'operatore deve solo caricare/scaricare; la saldatura è automatica.

Potenza: 3 serie di MF DC 160KVA.

Benefici: Migliora la qualità del prodotto e il tasso di produzione, riduce i costi ed elimina l'instabilità causata dalla saldatura manuale.

Altre informazioni

Dettagli del prodotto

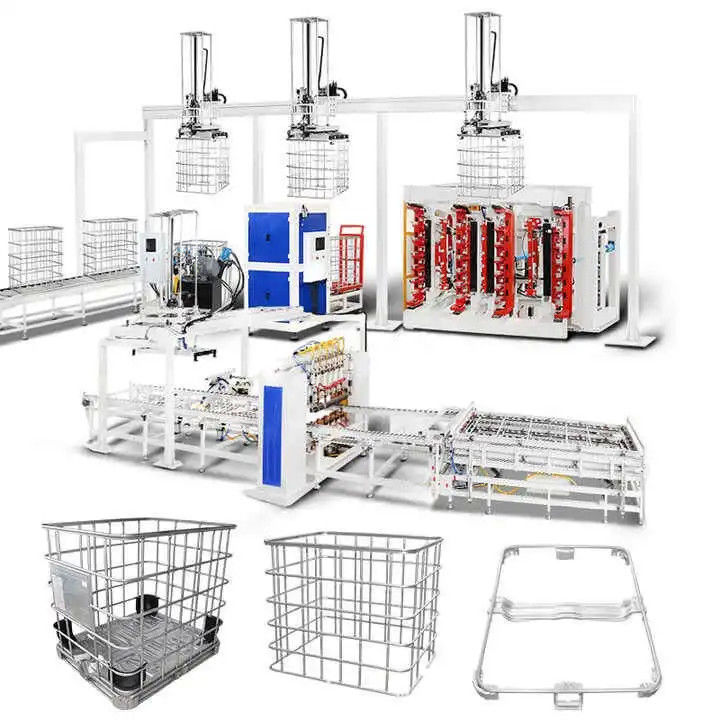

IBC Cage Frame linea di produzione Disegno

IBC Cage Frame Production Line Manuale / Automatico 10

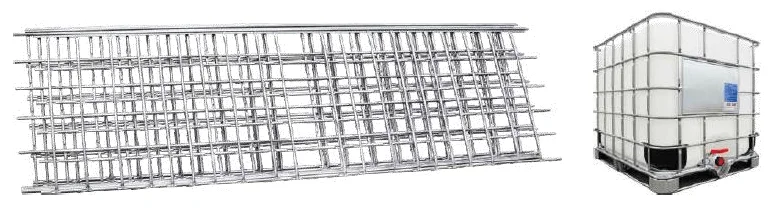

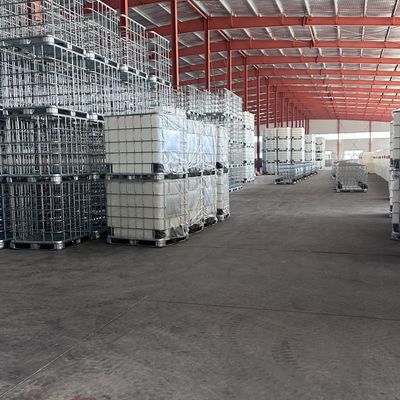

Risultati della produzione

Elenco delle configurazioni delle apparecchiature

- No	Nome dell'apparecchiatura	Unità	Quantità	Funzioni principali
1	Macchine di saldatura per portiere a maglia	Unità	1	Saldatura a maglie a più punti
2	Macchine di alimentazione automatiche a maglia	Impostato	1	Caricamento automatico di tubi lunghi e corti
3	Manipolatore per la presa di materiale da maglia	Unità	1	Scarico delle maglie (impilazione)
4	Macchine per la piegatura a quattro assi	Impostato	1	Piegatura e modellazione di maglie con testa di contrazione
5	Macchine di bloccaggio	Impostato	1	Piegamento e bloccaggio di maglie
6	Macchine per la perforazione	Impostato	1	Perforazione e taglio del tubo inferiore sotto il telaio
7	Manipolatore di telaio	Impostato	1	Tre manipolatori che si muovono su e giù per afferrare il telaio
8	Macchine per saldare piedi in acciaio	Impostato	1	Saldatura di piedi di acciaio del telaio inferiore
9	Manipolatore per la presa di materiale della macchina di saldatura a piedi in acciaio	Impostato	1	Rimozione, trasferimento e impilazione del telaio inferiore dopo saldatura
10	Macchine a tenuta stagna automatiche	Impostato	1	Prova di tenuta della fodera
11	Macchine per la piegatura automatica a doppia curvatura per tubi di fondo	Impostato	1	Riduzione, rilievo e piegatura del tubo di fondo
12	Piattaforma di prova delle vibrazioni	Impostato	1	Prova della fermezza e della protezione delle botti IBC
