Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta

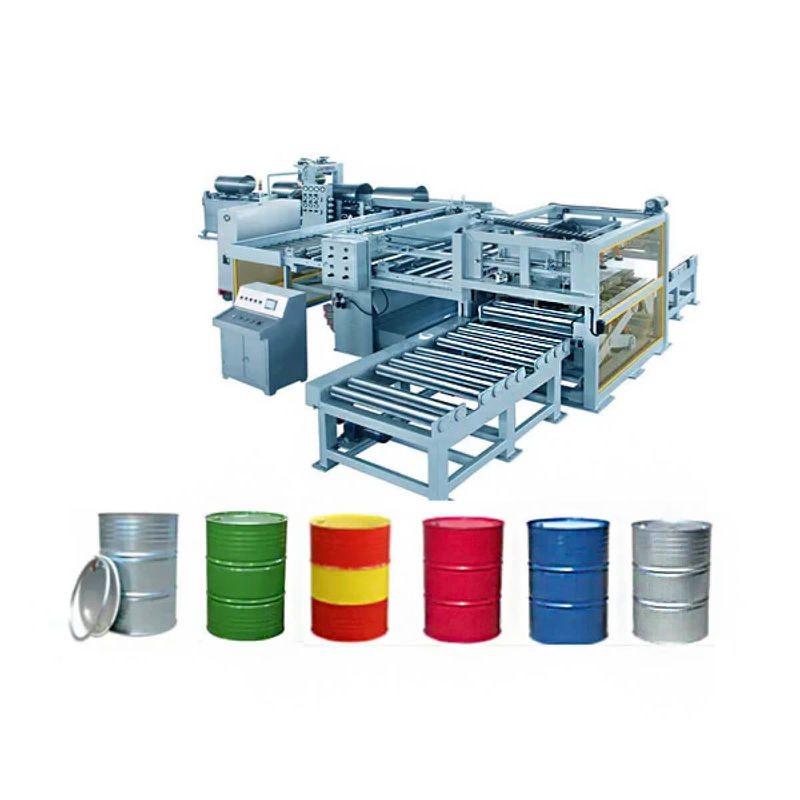

Customizable Steel Drum Production Line With Seam Welding Perfect
Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta

Grande immagine :  Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta

Dettagli:
Place of Origin: China
Marca: Trintfar
Certificazione: CE
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: 10000~80000
Imballaggi particolari: supporti in legno/casse in legno
Tempi di consegna: 90~120
Termini di pagamento: L/C, D/A, D/P, T/T
Contatto

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta

descrizione
Personalizzazione: Disponibile Controllo: Automazione
Modo di saldatura: Saldatura continua Peso: 70000-130000 kg, 15-50 tonnellate
Voltaggio: 220V/380V/440V
Evidenziare:

Linea di produzione di tamburi in acciaio personalizzabili

,

Linea di produzione di tamburi di acciaio per saldatura a cucitura

Flusso di lavoro



Flusso di lavoro:Rondamento → saldatura delle cuciture → confezione di perline/flangelli → corrugatura/confezione di perline W → prova di perdita (prima della cucitura) → cucitura → prova di perdita (dopo la cucitura) → olio pulito, lavaggio, Fe-fosforizzazione,Lavaggio → lavaggio asciugatura → verniciatura esterna → asciugatura dopo verniciatura esterna → raffreddamento → magazzinaggio (offline)

Attrezzature principali



Macchine per la produzione di corpi di tamburi in acciaio

Macchina per la produzione di lamiere di acciaio per il corpo del tamburo

Carrello a bobina: motore a tre in uno, azionamento idraulico su/giù

Unità di svincolo: Azionamento idraulico, senza rotazione azionata, diametro della bobina Ф508-Ф610mm, carico massimo: 15 tonnellate

Livellatore a 7 rulli: 7 rulli, velocità del motore regolabile per frequenza

Strumento di misura: Precisione della lunghezza tramite motore di servizio A.C. di fabbricazione giapponese

Macchine per taglio di fogli: 3*1500mm, controllato dal PLC

Trasportatore: Trasferimento delle lamiere da taglio al saldatore automatico

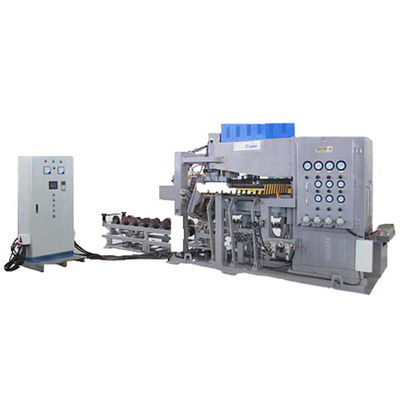

Macchina di saldatura automatica del corpo del tamburo



Controllo delle sovrapposizioni: La barra guida posiziona il tamburo; la barra Z garantisce una sovrapposizione di 2 mm con facile manutenzione tramite strisce di usura staccabili e un naso profilato per un contatto preciso con le ruote di saldatura.

Rotoli di vetro a ore: montato su un telaio con sensori, che garantisce un dimensionamento graduale, una sovrapposizione costante e una marcatura superficiale ridotta al minimo; i rotoli inferiori ruotano per la manutenzione,regolare il rotolamento superiore per la tolleranza di dimensioni con cilindri pneumatici.

Capi di saldatura: motore CA a comando inverter SEW con cambio e pressione pneumatica per velocità costante; ruote di saldatura indicizzate per l'usura uniforme, auto lubrificate,e può essere tagliato manualmente o semiautomaticamente per ridurre i tempi di inattività.

Slide del cilindro della testa di saldatura: testa di saldatura inferiore montata su ram di lega leggera con cilindro pneumatico e molla a soffio per stabilizzare la forza e smorzare le reazioni all'avvio della saldatura.

Controllo della saldatura: CA a tre fasi a basso consumo energetico, a comando con display LCD.

Trasformatore: SP 350KVA.

Rulli di levigatura: facoltativo.

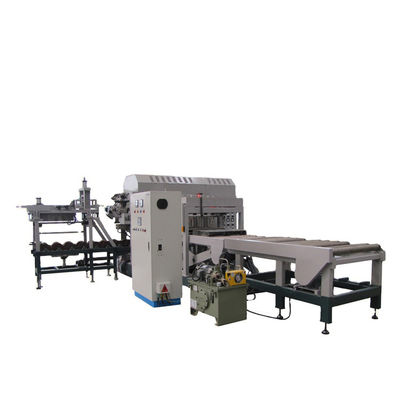

Macchina per flange

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta 3

Formazione di flange ad alta efficienza, adatta per l'acciaio laminato a freddo, a controllo PLC, azionamento idraulico.

Macchine per la confezione di perline

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta 4

Con 8 stampi convali che si muovono verso l'esterno per formare perline regolabili da 12 mm. Controllato da PLC, azionamento idraulico, potenza dell'unità: 15KW.

Macchine per la corrugatura

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta 5

Formazione di flange ad alta efficienza, adatta per l'acciaio laminato a freddo, a controllo PLC, azionamento idraulico.

Macchine per cucire

Pressa a carico automatico e saldatura a cucitura. Doppi motori e alberi principali. Meccanismo a camma ruote a rotoli, facile da regolare, controllato da PLC. Potenza dell'unità: 41KW.

Macchine per la produzione del fondo del tamburo e della copertura superiore in acciaio

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta 7

Macchine per la rettificazione e la rasatura del decollaggio

Macchina per decollare:

  • Larghezza del foglio: 600-1320 mm
  • Spessore: 0,6-1,4 mm
  • Capacità di produzione: 15 pezzi/min
  • Velocità massima di taglio: 50-60 m/min
  •

Macchina di raddrizzatura a sette rulli:

  • Precisione di raddrizzamento: ≤ 1,5 mm/m2
  •

Macchine per la tosatura:

  • Spessore di taglio: ≤ 3 mm
  • Larghezza di taglio: ≤ 1500 mm

Macchina per premere la copertura

Macchina per la spremitura di coperture (pressa da 160 tonnellate)

  • Funzione:Forma la copertura e il fondo utilizzando due pressature da 160 tonnellate.
  •

Macchine per la stampa a doppio blocco (pressatura da 63 tonnellate)

  • Funzione:Utilizzato per perforare e bloccare normali fori di tamburo.
  •

Automazione:Il carico e lo scarico sono completamente automatizzati.

Potenza unitaria:15 kW

Pre-curling & Spray Sealing Glue Machine

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta 9

Macchine per la palletizzazione automatica

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta 10

Macchine per la verniciatura a spruzzo

Linea di lavaggio

  • I tamburi vengono puliti e collocati sulla catena di trasporto della vernice, passando dall'orizzontale alla verticale.
  • Distanza di trasporto del lavaggio:55 m
  • Canale di asciugatura:L28m;W1.5m;H1.7m

Attrezzature per la verniciatura

Dipinto a tre colori:

Interno: vernice impermeabile

Esterno: vernice magnetica con alcol acido

Dimensioni: L4.8m; W4m; H2.4m

Attrezzature per l'essiccazione

Asciugatura verticale a 3 file
Intervallo di regolazione della temperatura:temperatura ambiente a 200°C, regolabile
Accuratezza del controllo della temperatura:± 5°C
Dimensione:L36M; W2.6M; H2.1M

Attrezzature di raffreddamento

Funzione: Superficie di lacca dura dopo cottura
Potenza: 6,6 kW

Macchine per la prova delle perdite

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta 15

Macchine per la prova delle perdite

Prova di tipo orizzontale, pressione d'aria 0,03 MPa.Controllato da PLC, guida ad aria compressa.

Altre informazioni



Dettagli del prodotto

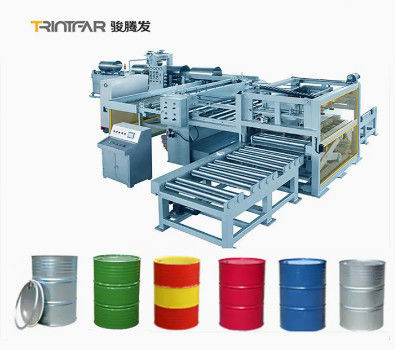

Diagramma della linea di produzione di tamburi in acciaio

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta 16

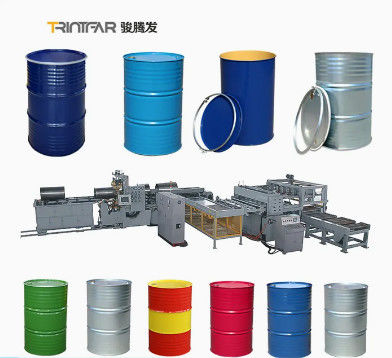

Risultati della produzione

Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta 17Linea di produzione di tamburi in acciaio personalizzabile con saldatura a cucitura perfetta 18

Metodo di saldatura:

Questa apparecchiatura utilizza un metodo di saldatura a cucitura a rotoli, con elettrodi sotto forma di rulli cilindrici.consentendo il controllo dello spessore dell'articolazione. Durante il processo di saldatura, viene applicata una pressione di elettrodo più elevata e una corrente di saldatura continua.può essere raggiunta una qualità di saldatura stabileLa macchina è in grado di eseguire il processo di saldatura a cucitura su cuciture longitudinali di tamburi metallici con diametri che vanno da 516 mm (per i tamburi conici) a 571,5 mm.





Elenco delle configurazioni delle apparecchiature

La linea di produzione della batteria termina
SN. Numero modello. Nome Unità Quantità Nota
1 ST2311.00B Carrello a bobina set 1 Azionamento idraulico
2 STK2010.01.00C Unità di svincolo Impostato 1 Azionamento idraulico; regolazione della frequenza di rotazione del motore
3 STK1213100 9 livellatore a rulli e strumento di misura Impostato 1 controllo servo
4 ST1319.00 Convogliatore dal livellatore alla macchina di stampa Impostato 1
5 JD21-160 Macchina per premere la copertura Impostato 2 160 tonnellate
6 MJ571.5 Moffa per copertura e fondo Impostato 2
7 ST1318.00 Convogliatore per copertura della macchina di pre-involucro e di spruzzo di colla Impostato 2 Includere trasportatore e impilamento
8 YJX200900 macchine per la colla pre-involucrata e spray Impostato 2 controllo PLC;
9 St-1001 Impilazione automatica per coperchi di tamburi Impostato 2
10 Q11-2000 Macchine per tagliare fogli di scarto Impostato 1 3*2000 mm
11 KJKZ2011.00 Casella di controllo elettrica Impostato 1
12 KJ2011.02.00 Stazione idraulica Impostato 1
Perforazione automatica di 2′& 3/4′ di buco e chiusura 2′& 3/4′ di chiusura
SN. Nome Unità Quantità
1 Pressa di 63 tonnellate a potenza di gola profonda Impostato 2
2 Stampo a doppia pressione Impostato 1
3 Stampo a doppio blocco Impostato 1
4 Linea di trasporto auto per copertura Impostato 1
5 Sistema di controllo elettrico Impostato 1
Taglio in linea di lunghezza (per il corpo del tamburo)
SN. Numero modello. Nome Unità Quantità Nota
1 ST2311.00B Carrello a bobina set 1 Azionamento idraulico
2 STK2010.01.00C Unire la bobina Impostato 1 Azionamento idraulico
3 STK1213100 Macchine di livellamento a 9 rulli Impostato 1 Velocità di regolazione della frequenza
4 STK1213200 Strumento di misura Impostato 1 servomotore
5 Q11-1500 Macchine per tagliare fogli Impostato 1 3*1500 mm
6 KJKZ2011 Casella di controllo elettrica Impostato 1
7 KJ2011.02.00 Stazione idraulica Impostato 1
Linea di produzione del corpo del tamburo in acciaio
SN. Numero modello. Nome Unità Quantità Nota
1 KJJQ.00 Convogliatore     Linea di taglio
2 FHJ-250-2 Macchine per saldatori automatici Impostato 1 Invertitore a media frequenza trifase
3 YP-line201 Linea di saldatura di laminazione di compattazione e tagliare la lingua di ferro Impostato 2
4 STG2201.00 Macchine per flange di estrusione Impostato 1 Include la catena a più fasi di lavoro e il controllo elettrico, controllo idraulico
5 STG2203.00 Macchine per la lavorazione delle perline Impostato 1 Include la catena a più fasi di lavoro e il controllo elettrico, controllo idraulico
6 STG2202.00 Macchine per la corrugatura Impostato 1 Include la catena a più fasi di lavoro e il controllo elettrico, controllo idraulico
7 STG1005.00 linea di saldatura Impostato 1 Include la catena a più fasi di lavoro e il controllo elettrico, controllo idraulico
8 ST2204.05.00 Alimentazione automatica per le estremità del tamburo Impostato 1 Include catena a più fasi di lavoro e controllo elettrico
9 ST2204.00X Macchine per cucire Impostato 1 Include la catena a più fasi di lavoro e il controllo elettrico, controllo idraulico
10 STG1005.00 Macchina di prova delle perdite Impostato 1
Trattamento posteriore (lavaggio, asciugatura, sistema di verniciatura, ecc.)
SN. Nome Unità Quantità Nota
1 Macchine per sollevamento Impostato 1
2 Lavaggio, pulizia e trasporto Impostato 1
3 Asciugatura e trasporto Impostato 1
4 Macchine per girare set 2
5 Sala pittura (fuori) set 2 3 colori
6 Distribuzione frontale Impostato 2
7 Apparecchiature per l'essiccazione a tre canali verticali Impostato 1 (fuori)
8 Frigorifero Impostato 1
9 Distribuzione posteriore Impostato 1
