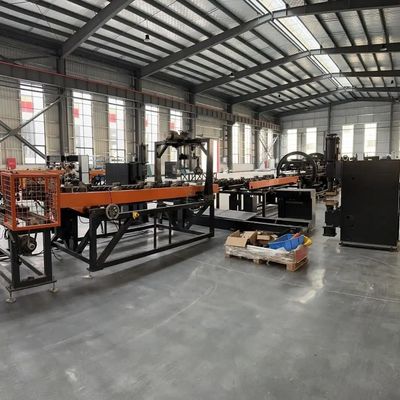

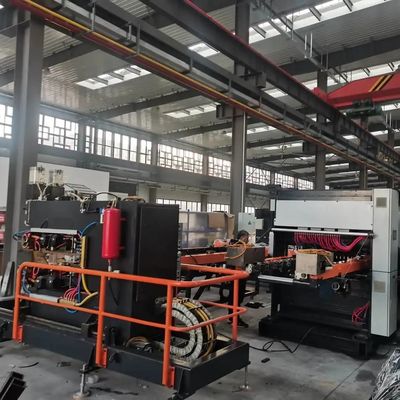

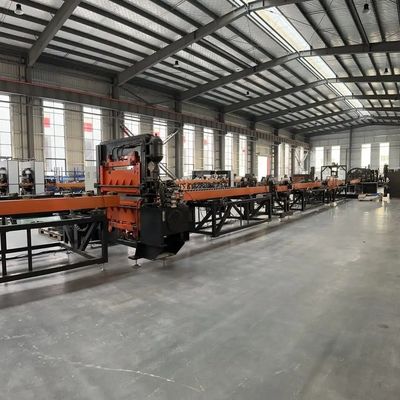

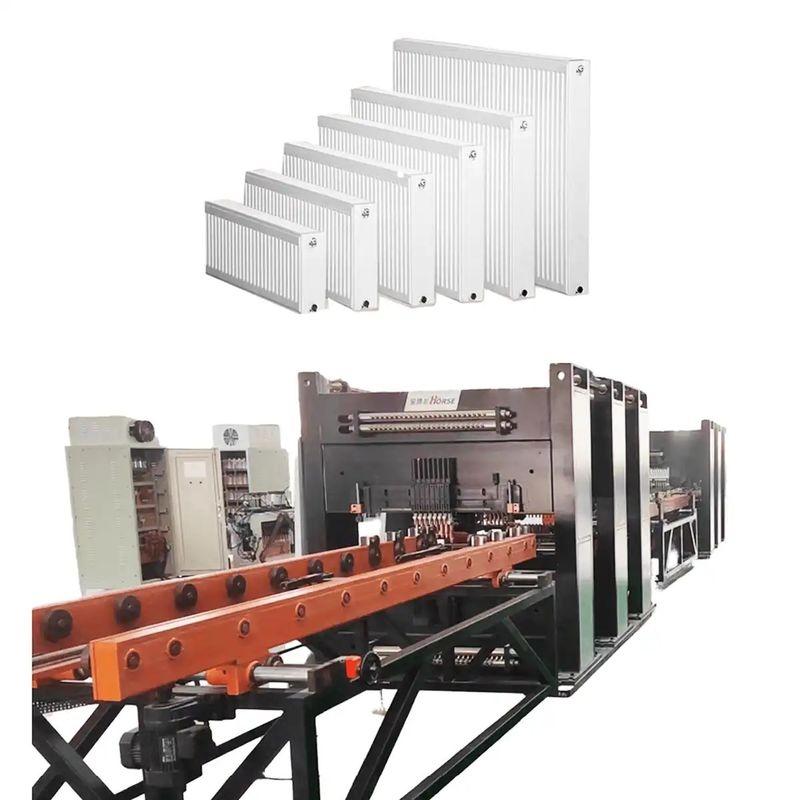

Linea di produzione di radiatori per pannelli in acciaio

Grande immagine : Linea di produzione di radiatori per pannelli in acciaio

Dettagli:

Luogo di origine:	Cina
Marca:	Trintfar
Certificazione:	CE

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	10000~80000
Imballaggi particolari:	supporti in legno/casse in legno
Tempi di consegna:	90~120
Termini di pagamento:	L/C, D/A, D/P, T/T

Contatto

Linea di produzione di radiatori per pannelli in acciaio

descrizione

Voltaggio di ingresso:	380±10% (trifase) 50Hz	Potenza di ingresso:	2x250KVA
Voltaggio secondario:	11.3V	Corrente massima di cortocircuito:	50kA
Resistenza all'isolamento:	Resistenza di isolamento dell'alimentazione alla fusoliera ≥ 2.5MΩ	Ambiente di lavoro:	temperatura≤40oC, umidità≤90%
Modello cilindrico:	Φ160*80

Flusso di lavoro

Linea di produzione di radiatori per pannelli in acciaio 0

Flusso di lavoro: Macchina di carico traliccio pannello → Macchina di carico e pressatura anello canale acqua → Macchina di rotazione e assemblaggio 1 → Macchina di saldatura a pre-spot di posizionamento pannello → Macchina di saldatura multi-spot a portale per pannelli → Macchina di saldatura a pre-spot per lamiera di convezione → Macchina di saldatura multi-spot a portale per lamiera di convezione → Trasportatore di trasferimento a linea a forma di U → Saldatrice a doppia testa per saldatura di bordi lunghi → Saldatrice a doppia testa a portale per saldatura di bordi corti 1 → Saldatrice a doppia testa a portale per saldatura di bordi corti 2 → Macchina di pulizia e rifilatura a due lati → Taglierina → Macchina di taglio ad arco a quattro angoli → Macchina di rotazione e assemblaggio 2 → Saldatrice automatica a doppia testa a tre vie → Saldatrice automatica per ganci di supporto → Macchina automatica di rilevamento tenuta all'aria a pressione → Trasportatore di scarico

Principali attrezzature

	Macchina di carico traliccio pannello Caricamento manuale dei materiali impilati sui carrelli della piattaforma di alimentazione utilizzando il braccio, con due posizioni di posizionamento del materiale su ciascun lato. La pinza del traliccio afferra automaticamente i materiali da entrambi i lati del carrello della piastra e li posiziona sulla linea di trasporto. Il meccanismo di posizionamento a bloccaggio centrale allinea il pannello sul trasportatore. Il meccanismo servoassistito sposta la piastra sulla macchina di saldatura a pre-spot per la saldatura a punti su entrambi i lati.
Macchina di carico e pressatura anello canale acqua L'anello del canale idrico utilizza l'alimentazione a piastra vibrante con un sistema a doppio binario. Due teste di pressatura su ciascun lato premono gli anelli del canale idrico sui lati anteriore e posteriore. Il trasporto del materiale utilizza l'alimentazione a rulli motorizzati.
	Macchina di rotazione e assemblaggio Ribaltamento rapido e preciso. Catene di alta qualità per la trasmissione; motore di riduzione da 400 W come azionamento. Motoriduttore con sensore per un posizionamento preciso della rotazione. Controllo automatico, nessun intervento manuale. Composto da corpo rotante, dispositivo di carico, console elettrica, sistema operativo e recinzione di sicurezza. Si adatta a vari requisiti di rotazione del prodotto, garantendo un trasferimento di materiale sicuro, regolare ed efficiente tra le operazioni.
Macchina di saldatura a pre-spot di posizionamento pannello Il pannello scorre automaticamente nella posizione di arresto della saldatura sul telaio del trasportatore e i saldatori su entrambi i lati iniziano la saldatura a pre-spot. Saldatura a pre-spot richiesta solo per una fila. Utilizza 1 set di alimentazione CA DN75.
	Macchina di saldatura multi-spot a portale per pannelli 3 saldatrici multi-spot a portale per la saldatura. Ogni unità ha 18 set di giunti di saldatura a cilindro. Sorgente di alimentazione per saldatura CA per saldare una fila di giunti di saldatura alla volta. Il servo passo-passo a collegamento ad alta velocità alimenta la pinza in avanti per fornire la piastra del canale idrico.
Macchina di saldatura a pre-spot per lamiera di convezione Lamiera di convezione caricata manualmente sulla guida di attrezzatura online. Saldatura eseguita utilizzando una saldatrice a pre-spot a 4 teste a portale. I materiali vengono spinti manualmente nelle prime posizioni pre-puntate per la saldatura. L'attrezzatura si sposta automaticamente per i restanti punti di saldatura.
	Macchina di saldatura multi-spot a portale per lamiera di convezione Percorso preimpostato: la lamiera di convezione segue il percorso preimpostato nella guida di attrezzatura. Saldatura a doppio portale: 2 saldatrici multi-spot a portale. Giunti pneumatici: 16 set per unità. Alimentazione CA: CA e unilaterale per la saldatura a file. Servo passo-passo: il servo passo-passo ad alta velocità alimenta la pinza per la piastra del canale idrico.
Trasportatore di trasferimento a linea a forma di U Utilizzare il telaio del trasportatore a rulli per trasferire i materiali in una disposizione a forma di U. Efficienza dello spazio: la forma a U consente di risparmiare spazio, ottimizza il processo. Facilità d'uso: gamma di lavoratori più piccola, comoda, riduce l'intensità.
	Saldatrice a doppia testa per saldatura di bordi lunghi Saldatura simultanea: saldare entrambi i lati lunghi contemporaneamente. Alimentazione: CA a media frequenza da 300 KVA per una saldatura stabile a lungo termine.
Saldatrice a doppia testa a portale per saldatura di bordi corti 2 set Utilizzare una sorgente di alimentazione per saldatura CA a media frequenza per garantire una saldatura altamente stabile per lungo tempo.
	Macchina di pulizia e rifilatura a due lati Pulire e rifilare i prodotti saldati sui lati lunghi.
Taglierina Processo di taglio: eseguire il taglio sui materiali richiesti. Materiale della taglierina: lama in acciaio bianco. Metodo di taglio: taglio con forbici.
	Macchina di taglio ad arco a quattro angoli Modellatura degli angoli: tagliare gli angoli vivi per formare bordi arrotondati. Materiale della taglierina: acciaio bianco. Metodo di taglio: punzonatura idraulica.
Saldatrice automatica a doppia testa a tre vie Potenza di saldatura: sorgente di alimentazione MD80 a media frequenza. Flusso di materiale: canali a due lati per l'attracco e la rotazione. Metodo di trasporto: piastra a catena per il trasporto del materiale a tre vie. Alimentazione automatica: pinza e posizionamento della saldatura per un funzionamento preciso.
	Saldatrice automatica per ganci di supporto Potenza di saldatura: sorgente di alimentazione MD40 a media frequenza. Metodo di alimentazione: impilamento a clip per l'alimentazione del materiale. Caricamento: la pinza pneumatica carica i materiali nella posizione di saldatura.
Macchina automatica di rilevamento tenuta all'aria a pressione Pressione di prova: 10 bar. Metodo di prova: prova automatica della pressione in vasca.

Altre informazioni

Dettagli del prodotto	Servizi tecnici
Schema di layout di ritorno a forma di U della linea di produzione di radiatori a pannello in acciaio	Aderire all'orientamento al cliente e fornire alla tua azienda servizi completi di prevendita e post-vendita come installazione, messa in servizio, formazione e manutenzione.
	Servizio di prevendita:Prima della firma del contratto, l'azienda fornisce ai clienti varie soluzioni di processo di produzione e servizi di consulenza tecnica per le apparecchiature. Installazione e messa in servizio:In base al contratto, la nostra azienda trasporterà in sicurezza l'apparecchiatura al sito di installazione designato dall'utente entro il tempo specificato e invierà tecnici di assistenza tecnica per installarla in loco. Quando l'utente dispone dei pezzi di ricambio di base per l'installazione e la messa in servizio, il tecnico di assistenza tecnica installerà e debuggerà la macchina per l'utente, garantendo che l'ambiente del sito di installazione e messa in servizio sia ordinato, pulito e ordinato. Formazione post-vendita: L'azienda offre formazione tecnica gratuita (min. 5 giorni) presso il sito dell'acquirente o il centro di formazione del venditore. Gli argomenti chiave includono: -Utilizzo del software di controllo -Procedure di accensione/spegnimento -Impostazioni dei parametri del pannello e del software -Pulizia e manutenzione di base della macchina -Gestione dei guasti hardware comuni -Precauzioni operative Manutenzione delle apparecchiature -Un anno di garanzia dopo l'accettazione finale; -Il tempo di risposta del servizio clienti è entro 24 ore; -Le riparazioni a pagamento sono fornite dopo il periodo di garanzia.
Risultati della produzione

NO	Nome	Materiale	Note
1	Pannello	Lamiera di acciaio laminata a freddo	Spessore 1,1 mm
2	Piastra di convezione	Lamiera di acciaio laminata a freddo	Spessore 0,3 mm
3	Tipo di interfaccia		Interfaccia filettata interna 4x G 1/2
4	Lunghezza del prodotto		400-3000 mm
5	Larghezza del prodotto		300/400/500/600/900 mm

Elenco di configurazione delle apparecchiature

NO	Nome dell'apparecchiatura	Modello	Quantità	Unità
1	Macchina di carico traliccio pannello	HJ-0-0	1	set
2	Macchina di carico e pressatura anello canale acqua	YZJ-0-0	1	set
3	Macchina di rotazione e assemblaggio 1	FZJ-0-0	1	set
4	Macchina di saldatura a pre-spot di posizionamento pannello	DN75-2C	1	set
5	Macchina di saldatura multi-spot a portale per pannelli	10*DN60-36C	3	set
6	Macchina di saldatura a pre-spot per lamiera di convezione	2*DN63-4C	1	set
7	Macchina di saldatura multi-spot a portale per lamiera di convezione	4*DN63-16C	3	set
8	Trasportatore di trasferimento a linea a forma di U	ZJG-0-0	1	set
9	Saldatrice a doppia testa per saldatura di bordi lunghi	2*FVM300-2C	1	set
10	Saldatrice a doppia testa a portale per saldatura di bordi corti 1	2*FVM300-2C	1	set
11	Saldatrice a doppia testa a portale per saldatura di bordi corti 2	2*FVM300-2C	1	set
12	Macchina di pulizia e rifilatura a due lati	XBJ-0-0	1	set
13	Taglierina	JCJ-0-0	1	set
14	Macchina di taglio ad arco a quattro angoli	QJJ-0-0	1	set
15	Macchina di rotazione e assemblaggio 2	FZJ-0-0	1	set
16	Saldatrice automatica a doppia testa a tre vie	2*MD80-2C	1	set
17	Saldatrice automatica per ganci di supporto	2*MD40-4C	1	set
18	Macchina automatica di rilevamento tenuta all'aria a pressione	JCJ-0-0	1	set
19	Trasportatore di scarico	SSJ-0-0	1	set

Configurazione di acqua, elettricità e gas

Progetto	Parametri
Distribuzione totale della potenza	1600KVA (La potenza totale effettivamente utilizzata è di circa 1000KVA)
Pressione della sorgente di gas	0,6 MPa
Pressione della sorgente idrica	0,15 MPa~0,30 MPa
Requisiti della sorgente di aria compressa	1000 l/min
Portata totale dell'acqua	1200 l/min
Lunghezza*larghezza di occupazione dell'apparecchiatura circa.	60 m*10 m
