Flusso di lavoro
Flusso di lavoro:
Processamento di fotogrammi:Saldatura del telaio → Curvatura del telaio → Tubo → Inserimento e blocco → Punzionamento del telaio e perforatura
Trattamento di base:La macchina di piegatura del tubo di base → saldatura di base
Attrezzature principali
Macchina per la lavorazione del telaio
| |

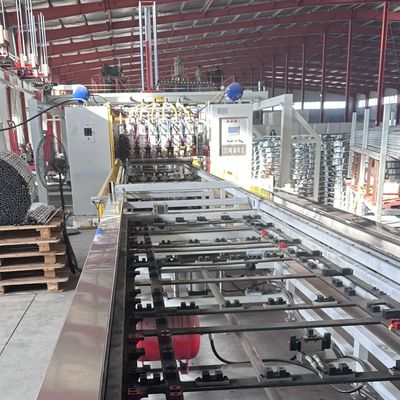

Macchina di saldatura a telaio
Efficienza di saldatura: 45 secondi/pc
Struttura Gantry rinforzata per elevata rigidità e funzionamento stabile.
Fornitore di alimentazione a inverter a media frequenza per saldature ad alta efficienza energetica.
6 teste di saldatura e sistemi di alimentazione, ognuno con regolazione indipendente della corrente per punti di saldatura affidabili.
Progettazione di alimentatore a doppio strato per il funzionamento continuo: mentre un alimentatore salda, l'altro carica i materiali.
Saldatura automatica a passo con cintura a passo servo per un posizionamento preciso.
Demolding automatico: cilindro espulso dopo la saldatura per prepararsi allo scarico.
Scarico automatico: un afferratore servo controllato sposta il prodotto saldato nella posizione indicata, riducendo il lavoro e migliorando l'efficienza. |
Macchina per piegare il telaio
Processing a fotogramma intero per un'elevata precisione di piegatura, funzionamento stabile ed efficienza.
Lo speciale sistema di bilanciamento della curvatura garantisce la precisione della diagonale del telaio.
Controllo HMI + PLC per un'alta automazione.
Manipolatore Opzione per carico/scarico automatico, riducendo il personale.
Cambiamento rapido dello stampo per piegare diversi tubi.
Sistema servoidraulico con risposta rapida, bassa inerzia e alta precisione.
Il design modulare consente la personalizzazione per l'automazione in base alle esigenze del cliente.
Macchina di bloccaggio del telaio
Efficienza e qualità: il processo di blocco richiede circa 25-30 secondi.
Il telaio della macchina è elaborato nel suo complesso per ottenere un'elevata precisione di inserimento, un forte blocco, un funzionamento stabile ed efficiente.
Controllo HMI + PLC per un'alta automazione.
Manipolatore Opzione per carico/scarico automatico, riducendo il personale.
Cambiamento rapido dello stampo per soddisfare i diversi requisiti del tubo di blocco con facile sostituzione dello stampo.
Sistema servoidraulico con risposta rapida, bassa inerzia e alta precisione.
La progettazione modulare consente la personalizzazione dell'automazione in base alle esigenze del cliente.
Macchine per perforare e fare buchi
Efficienza e qualità: il processo di blocco richiede circa 25-30 secondi.
Cornice della macchina: lavorazione di tutto il corpo per un funzionamento di alta precisione, stabile ed efficiente.
Sistema di controllo: HMI + PLC per un'alta automazione.
Manipolatore: possibilità di carico/scarico automatico, riducendo il personale.
Cambiamento rapido dello stampo: sostituire facilmente gli stampi per soddisfare le diverse esigenze di foratura dei tubi.
Sistema servoidraulico: risposta rapida, bassa inerzia e alta precisione.
Progettazione modulare: automazione personalizzabile in base alle esigenze del cliente.
Macchina di lavorazione di base
Macchina per piegare tubi di base
Saldatrice di tubi di base
Disegno:Struttura orizzontale con 7 teste di saldatura per la saldatura del telaio di base.
Potenza:3 serie di MF DC 160KVA.
Vantaggi:Migliora la qualità del prodotto e il tasso di produzione, riduce i costi ed elimina l'instabilità causata dalla saldatura manuale.
Altre informazioni

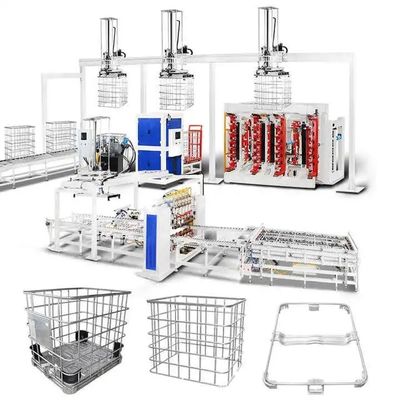

IBC Cage Frame linea di produzione Disegno

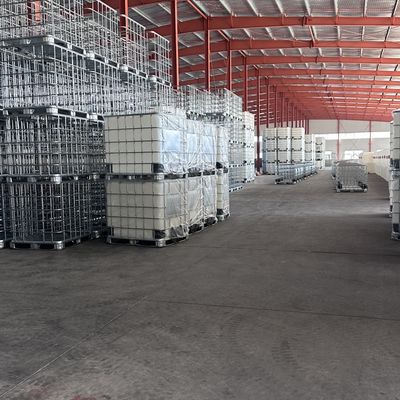

Risultati della produzione
Servizi tecnici
Aderiamoci al cliente e forniamo alla nostra azienda servizi completi di pre-vendita e post-vendita quali installazione, messa in servizio, formazione e manutenzione.
Servizio pre-vendita:Prima della firma del contratto, la società fornisce ai clienti varie soluzioni di processo di produzione e servizi di consulenza tecnica per le attrezzature.
Installazione e messa in servizio:Secondo il contratto, la nostra azienda trasporterà in modo sicuro l'attrezzatura al sito di installazione designato dall'utente entro il tempo specificato,e inviare gli ingegneri del servizio tecnico per installarlo sul posto. Quando l'utente dispone delle parti di ricambio di base per l'installazione e la messa in servizio, l'ingegnere del servizio tecnico installa e depura la macchina per l'utilizzo dell'utente,garantire che l'ambiente del sito di installazione e di messa in servizio sia pulito, pulito e ordinato.
Formazione post-vendita: L'azienda offre una formazione tecnica gratuita (min. 5 giorni) presso il sito dell'acquirente o il centro di formazione del venditore.
- - Controllo dell'utilizzo del software
- - Procedure di accensione/spena
- - impostazioni dei parametri del pannello e del software
- - Pulizia e manutenzione di base delle macchine
- - Gestione di guasti hardware comuni
- - Precauzioni operative
Manutenzione delle attrezzature
- - Garanzia di un anno dopo l'accettazione finale;
- - Il tempo di risposta del servizio clienti è entro 24 ore;
- - Le riparazioni a pagamento sono fornite dopo il periodo di garanzia.
Elenco delle configurazioni delle apparecchiature
| - No |
Nome dell'apparecchiatura |
Unità |
Quantità |
Funzioni principali |
| 1 |
Macchine di saldatura per portiere a maglia |
Unità |
1 |
Saldatura a maglie a più punti |
| 2 |
Macchine di alimentazione automatiche a maglia |
Impostato |
1 |
Caricamento automatico di tubi lunghi e corti |
| 3 |
Manipolatore per la presa di materiale da maglia |
Unità |
1 |
Scarico delle maglie (impilazione) |
| 4 |
Macchine per la piegatura a quattro assi |
Impostato |
1 |
Piegatura e modellazione di maglie con testa di contrazione |
| 5 |
Macchine di bloccaggio |
Impostato |
1 |
Piegamento e bloccaggio di maglie |
| 6 |
Macchine per la perforazione |
Impostato |
1 |
Perforazione e taglio del tubo inferiore sotto il telaio |
| 7 |
Manipolatore di telaio |
Impostato |
1 |
Tre manipolatori che si muovono su e giù per afferrare il telaio |
| 8 |
Macchine per saldare piedi in acciaio |
Impostato |
1 |
Saldatura di piedi di acciaio del telaio inferiore |
| 9 |
Manipolatore per la presa di materiale della macchina di saldatura a piedi in acciaio |
Impostato |
1 |
Rimozione, trasferimento e impilazione del telaio inferiore dopo saldatura |
| 10 |
Macchine a tenuta stagna automatiche |
Impostato |
1 |
Prova di tenuta della fodera |
| 11 |
Macchine per la piegatura automatica a doppia curvatura per tubi di fondo |
Impostato |
1 |
Riduzione, rilievo e piegatura del tubo di fondo |
| 12 |
Piattaforma di prova delle vibrazioni |
Impostato |
1 |
Prova della fermezza e della protezione delle botti IBC |
