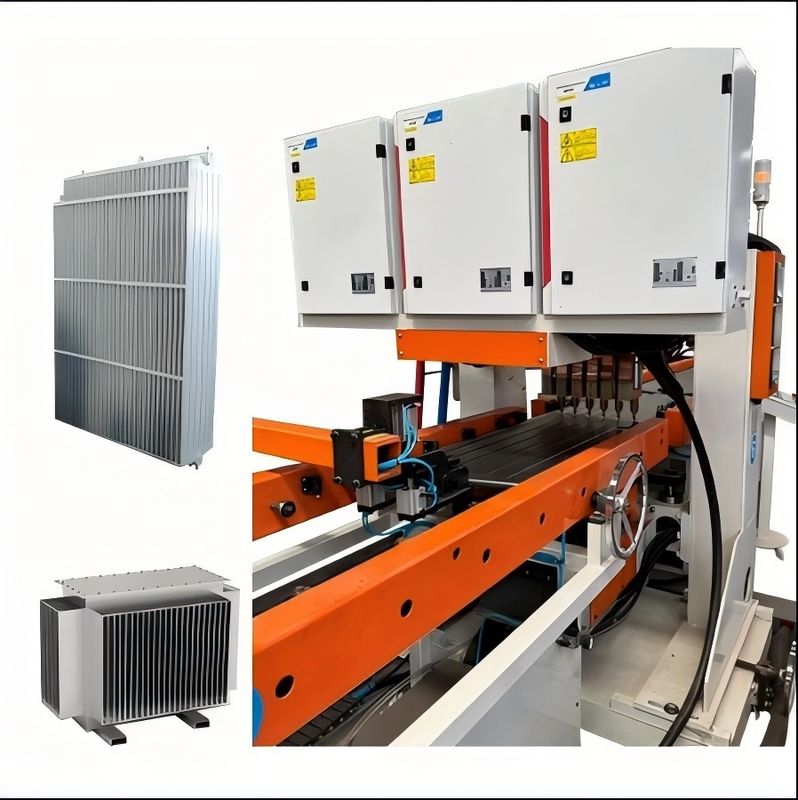

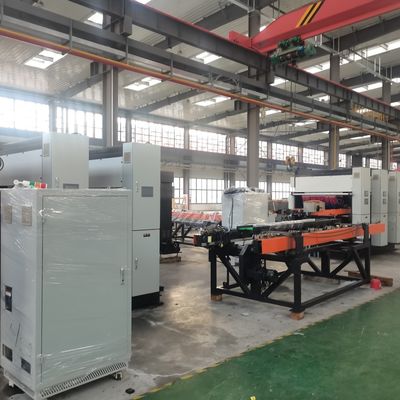

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori

Grande immagine : Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori

Dettagli:

Luogo di origine:	CINA
Marca:	Trintfar
Certificazione:	CE

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	10000~80000
Imballaggi particolari:	supporti in legno/casse in legno
Tempi di consegna:	90~120
Termini di pagamento:	L/C, D/A, D/P, T/T
Capacità di alimentazione:	500

Contatto

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori

descrizione

Materiale del pezzo:	piatto laminato a freddo	Spessore del pezzo:	Spessore 1 mm + 1 mm Spessore 1,2 mm + 1,2 mm
Lunghezza del prodotto:	650-4000 mm	Larghezza del prodotto:	520 mm e 380 mm
Altezza operativa:	1 m	Capacità produttiva:	75 pezzi/ora (lastra lunga 2 m)

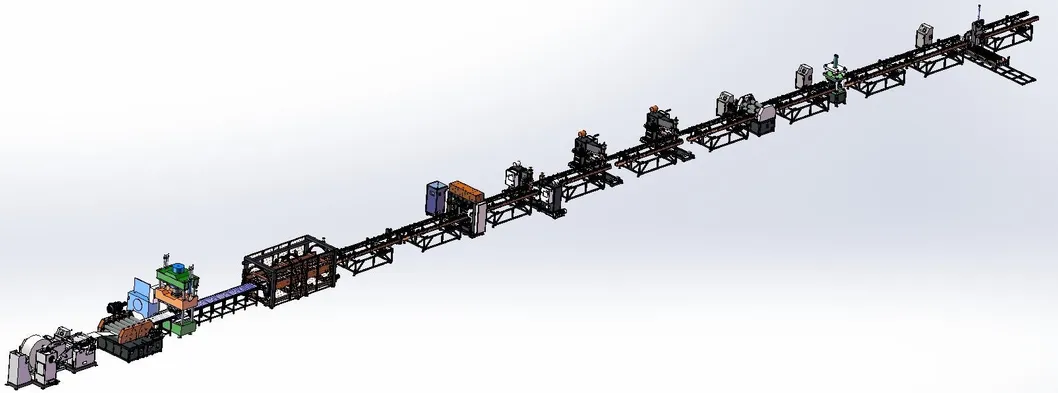

Flusso di lavoro

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 0

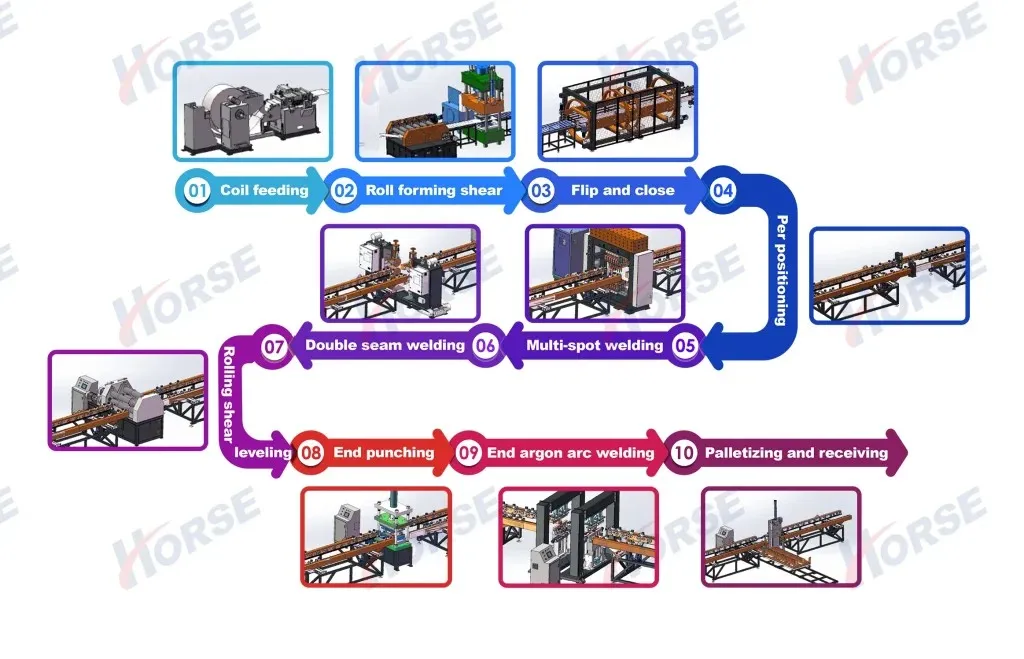

Flusso di lavoro:Svolgimento→formatura a rulli→pressa idraulica→ribaltamento→saldatura a punti multipli→saldatura della cucitura laterale→saldatura della testa→taglio laterale→taglio della testa→prodotto finale→macchina automatica di impilaggio pannelli

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 1

NO	Nome	Quantità	Note
1	Capacità	configurazione 75 pezzi/ora	Basato su prodotti lunghi 2 metri
2	Operatori	1 persona	Una persona è responsabile dell'ispezione e della manutenzione della linea, della fornitura di materiale alla linea e della sostituzione del rack di materiale
3	Area dell'attrezzatura		65 metri di lunghezza * 6,5 metri di larghezza * 2 metri di altezza
4	Distribuzione dell'alimentazione dell'attrezzatura		Tensione di alimentazione 415 V +/- 10%, 330KVA

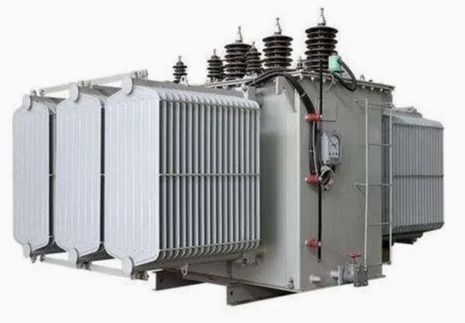

Legenda del prodotto

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 2

NO	Nome	Note
1	Materiale del pezzo	Lamiera laminata a freddo
2	Spessore del pezzo	Spessore 1mm+1mm 1.2mm+1.2mm
3	Lunghezza del prodotto	650-4000 mm
4	Larghezza del prodotto	520 mm & 380mm
5	Altezza di funzionamento	1m
6	Capacità di produzione	75 pezzi/ora (piastra lunga 2 m)
7	Spaziatura orizzontale dei punti	Minimo 75 mm Massimo 88 mm
8	Spaziatura verticale dei punti	40 - 100 mm
9	Larghezza di rifilatura riservata	5mm
10	Angolo di spalla	8°, spalla obliqua senza angoli arrotondati
11	Diametro del collettore	Φ89mm

Schema della struttura della formatrice a rulli

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 3

Stazione di formatura a rulli
1. Velocità di laminazione: 6-14 m/min
2. Pressione di laminazione regolabile
3. Punzone finale: pressa idraulica da 315 tonnellate
4. L'encoder rotativo e il sistema di azionamento servo controllano la lunghezza e la precisione delle dimensioni delle alette del radiatore
5. Dotato di un meccanismo di livellamento per garantire la planarità di un singolo pezzo
6. Il materiale non svolto viene posizionato sul rack di scarico (con una capacità di carico di 5 tonnellate)
attraverso il carrello di carico e laminato in fogli.

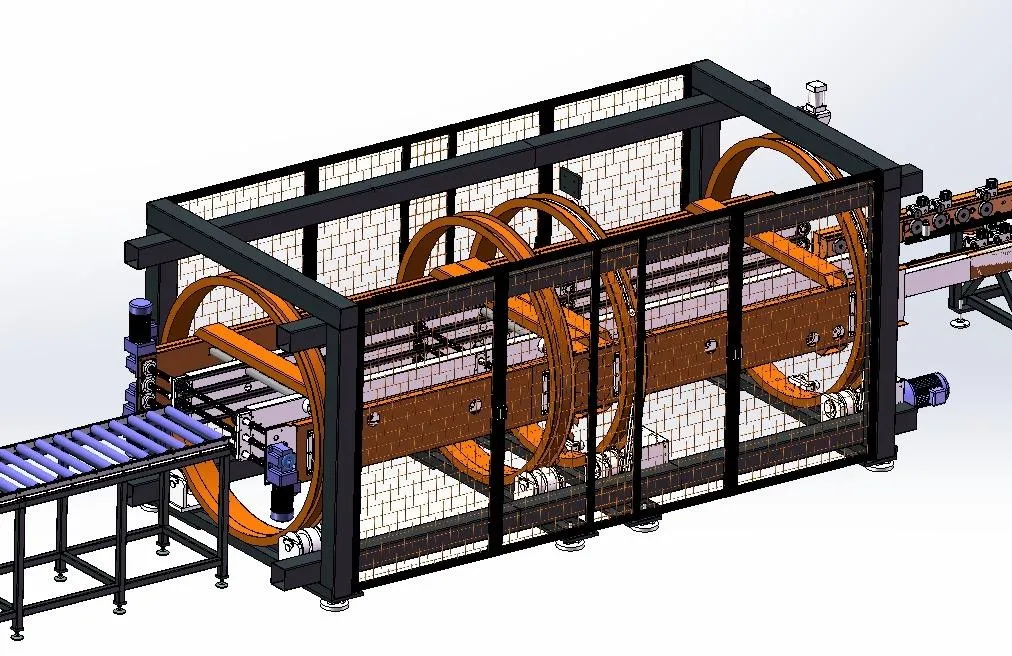

Schema della struttura della macchina di laminazione a ribaltamento

Stazione di ribaltamento e giunzione
1. Velocità di trasporto: 5~15M/min;
2. Realizzare il ribaltamento a 180° delle alette del radiatore;
3. Il dispositivo di ribaltamento è composto da telaio rotante, telaio di ribaltamento, sistema di trasmissione, dispositivo di ribaltamento, dispositivo di spinta e altri componenti.
4. Quando il primo foglio raggiunge la posizione predeterminata, il dispositivo di ribaltamento lo ribalta sul telaio di trasporto sull'altro lato. Quindi, quando il secondo foglio raggiunge la posizione preimpostata, il dispositivo di spinta funziona e lo spinge sul primo foglio e la giunzione è completata.

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 4

Schema della saldatrice a punti pre-saldatura a doppia testa

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 5

Stazione di saldatura a punti pre-saldatura a doppia testa
1. Due set di dispositivi di pressione per saldatura a punti;
2. Potenza 60KVA;
3. Dopo che il ribaltamento e l'assemblaggio sono stati completati, la saldatrice a punti pre-saldatura viene utilizzata per fissare e allineare i due pezzi per garantire l'uso della saldatura a punti multipli.
4. Componenti pneumatici: AirTac, SMC;
5. Motore di trasmissione: Wanxin.
6. PLC: Mitsubishi;
7. Touch screen: Weiluntong;
8. Componenti elettrici: Schneider.

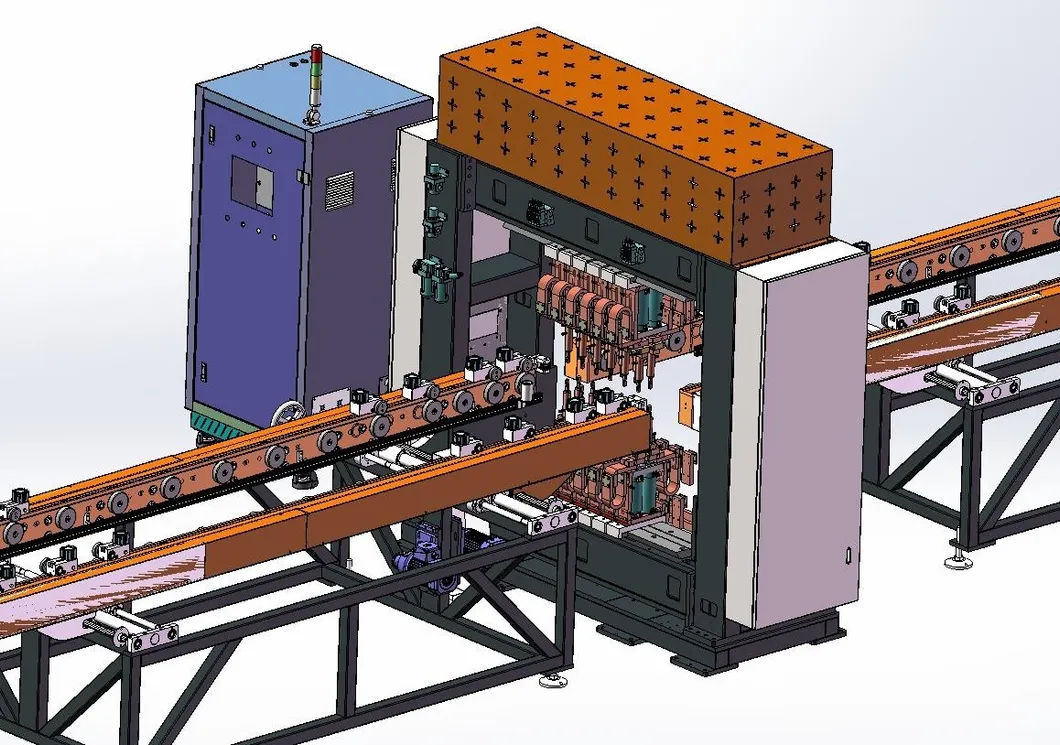

Schema della saldatrice a punti multipli a portale

Stazione di saldatura a punti multipli a portale
1.12 set di dispositivi di pressione per saldatura a punti;
2. Testa di saldatura a doppia testa, 6 punti per riga;
3. Numero di alimentatori CA: 12 set;
4. Potenza: 12*50KVA;
5. Saldatura a doppia fila per migliorare l'efficienza;
6. Componenti pneumatici: AirTac, SMC;
7. Motore di trasmissione: Wanxin. 8. PLC: Mitsubishi; Touch screen: Weiluntong;
9. Componenti elettrici: Schneider.

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 6

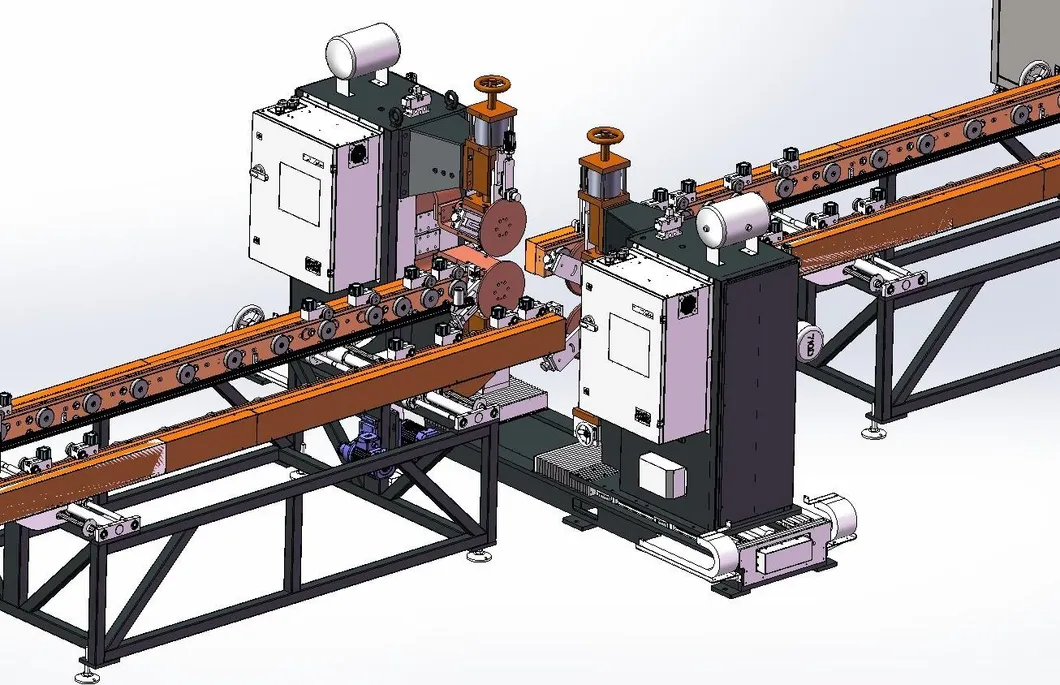

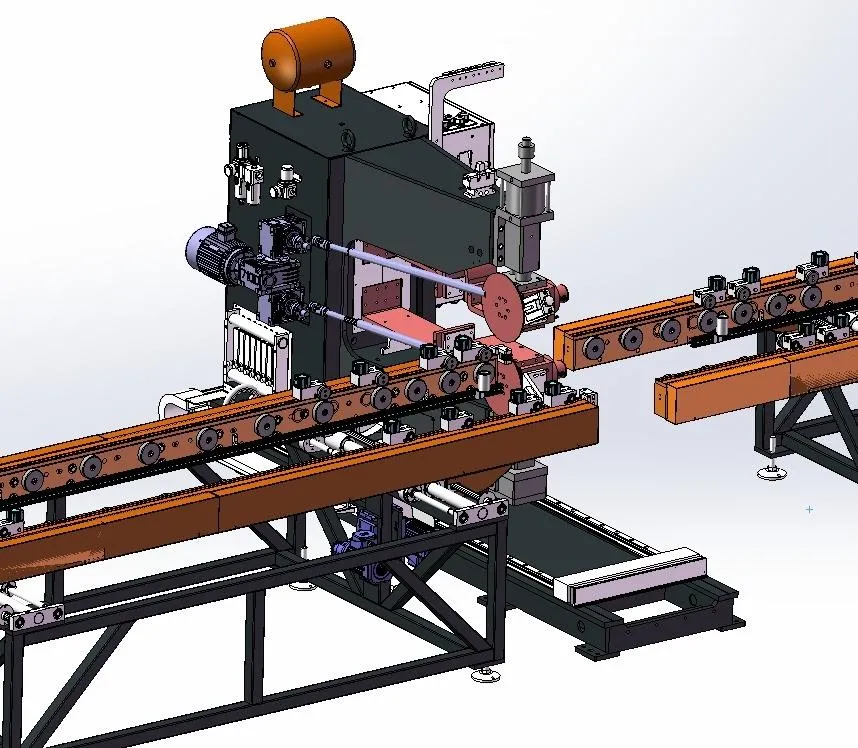

Schema della saldatrice a doppia cucitura

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 7

Saldatura a doppia cucitura
stazione di saldatura a macchina
1. Due set di saldatrici a cucitura sono disposti simmetricamente su entrambi i lati;
2. 4 set di teste di pressione per saldatura a cucitura;
3. Numero di alimentatori di saldatura a frequenza variabile: 2 set;
4. Potenza: 2*160KVA;
5. Pressione massima: 12000N;
6. Viene adottato il meccanismo di trasmissione differenziale;
7. Velocità di saldatura a cucitura: 0-2,8 m/min;
8. Componenti pneumatici: AirTac, SMC;
9. Motore di trasmissione: Wanxin. 10. PLC: Mitsubishi; Touch screen: Weiluntong;
11. Componenti elettrici: Schneider;
12. Guida lineare: Hiwin.

Saldatrice a cucitura laterale corta

Stazione di saldatura della saldatrice a cucitura laterale corta -2 set
1. Ogni set di testa di pressione per saldatura a cucitura;
3. Numero di alimentatore di saldatura a inverter singolo: 1 set;
4. Potenza del singolo apparecchio: 200KVA;
5. Pressione massima: 12000N;
6. Utilizzare il meccanismo di trasmissione differenziale;
7. Velocità di saldatura a cucitura: 0-2 m/min;

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 8

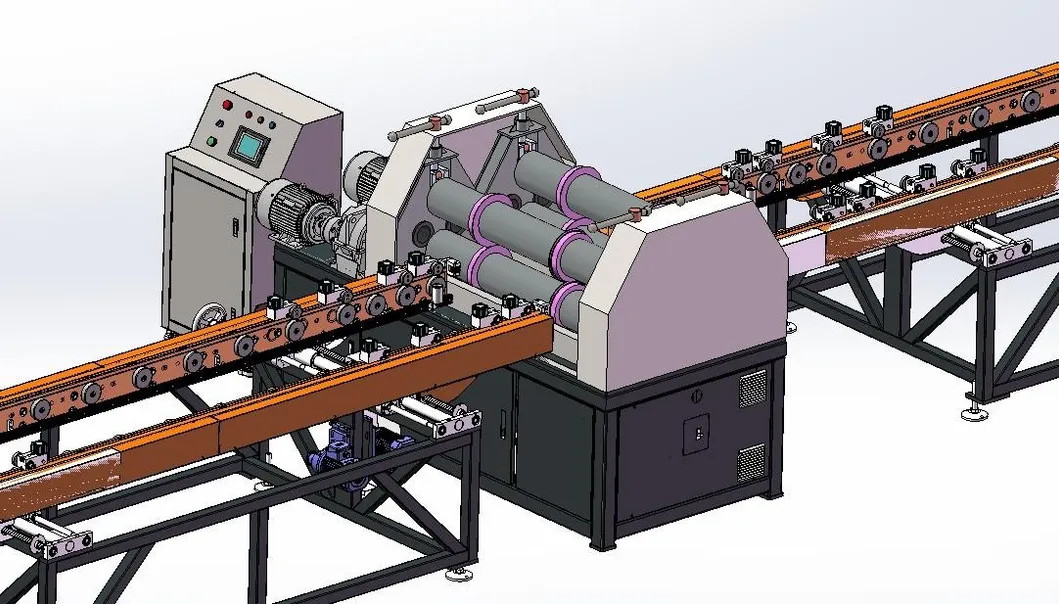

Schema della macchina di livellamento a taglio rotativo

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 9

Stazione di taglio e livellamento rotativo
1. È composto da scatola macchina, dispositivo di azionamento, dispositivo di taglio, meccanismo di frantumazione dei bordi, meccanismo di livellamento, sistema di controllo elettronico, sistema pneumatico, ecc.;
2. Il disco di taglio rotativo viene utilizzato per tagliare i due lati. Il materiale del disco di taglio è acciaio per utensili in lega, resistente agli urti, resistente all'usura e con una lunga durata;
3. La spaziatura della larghezza su entrambi i lati del taglio rotativo è regolabile e bloccata saldamente;
4. Il materiale del bordo dopo il taglio rotativo viene tagliato dalla ruota di taglio rotativa;
5. Il prodotto dopo il taglio rotativo viene raddrizzato dalla ruota di livellamento;
6 Velocità di taglio rotativo 2-6 m/min;
7. Potenza di azionamento: 4KW.

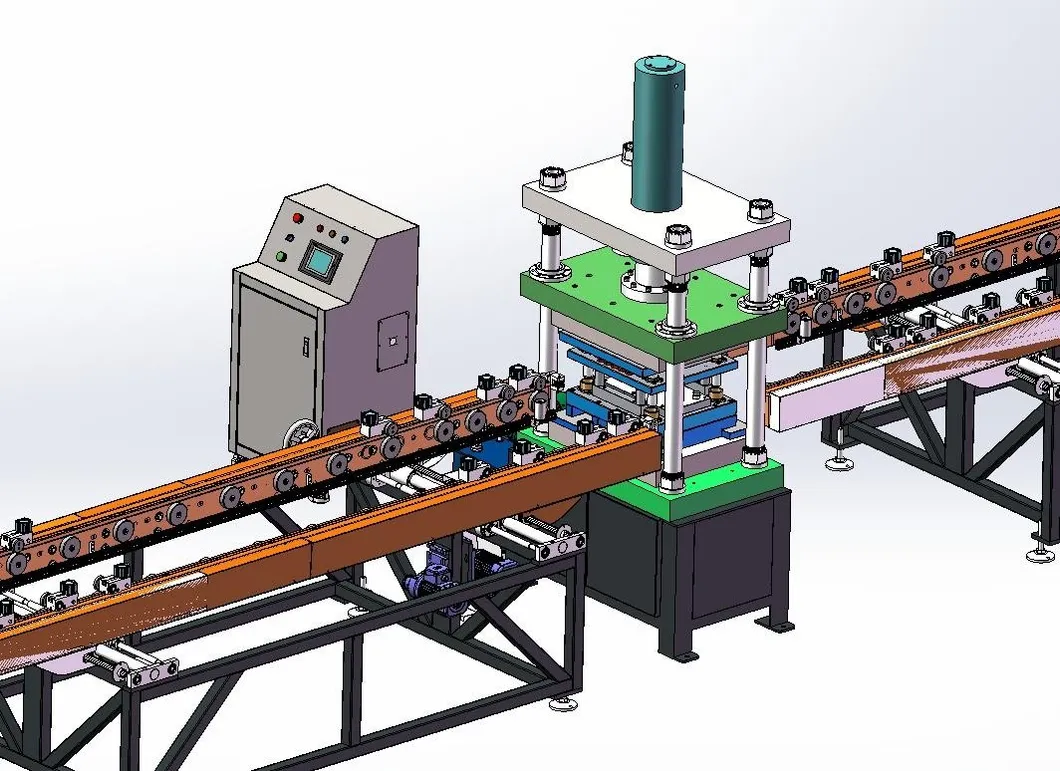

Schema della punzonatrice finale

Stazione di punzonatura finale
1. È composto da una base, un meccanismo di sollevamento, un telaio di punzonatura, uno stampo di punzonatura, un cilindro di punzonatura, un cilindro di sollevamento e una stazione idraulica;
2. Viene utilizzato per il taglio delle estremità sciolte per garantire l'allineamento e la coerenza dei bordi;
3. Lo stampo di punzonatura è progettato con un bordo smussato per ridurre la forza di punzonatura;
4. Pressione della punzonatrice: 160T.

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 10

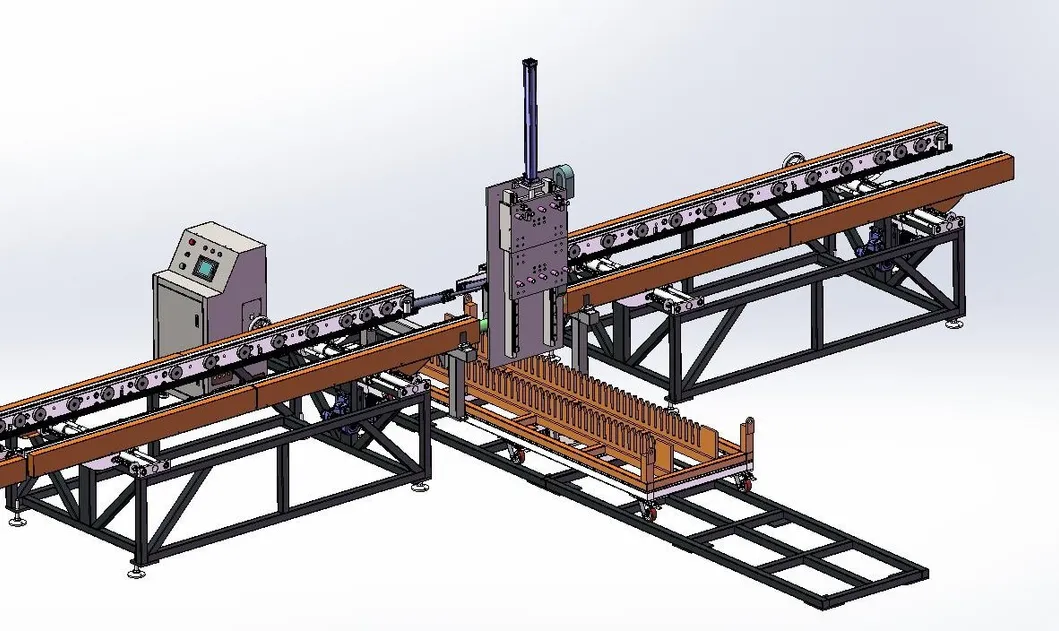

Schema del pallettizzatore del prodotto finito

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 11

Stazione di pallettizzazione
1. Quantità di stoccaggio di un singolo rack di pallettizzazione: 40 pezzi;
2. Spaziatura dei pallet: 45 mm;
3. Metodo di presa: quando il materiale scorre, il cilindro si blocca e l'afferratore ruota di 90 gradi per posizionare il materiale sul rack di pallettizzazione;
4. Metodo di lavoro del carrello portamateriali: utilizza il movimento passo-passo servo e si sposta nella posizione successiva di posizionamento del materiale dopo aver posizionato un pezzo, fino a quando l'intero rack è pieno, quindi il carrello portamateriali viene sostituito manualmente;

Elenco di configurazione delle apparecchiature

NO	Nome	modello	qtà	Unità	Osservazione
1	Avvolgitrice automatica	FJJ-0-0	1	Set
2	Cesoiatura per formatura a rulli	CXJ-0-0	1	Set
3	Macchina di chiusura a ribaltamento	FZJ-0-0	1	Set
4	Saldatrice a punti pre-saldatura a doppia testa	DN60-2C	1	Unità
5	Saldatrice a punti a portale a 12 teste	LM-12C	1	Unità
6	Saldatrice a cucitura laterale lunga	2*FVM160	1	Unità
7	Saldatrice a cucitura laterale corta	2*FVM160	1	Unità
8	Macchina di appiattimento a rulli	JPJ-0-0	1	Unità
9	Punzonatrice finale	CQJ-0-0	1	Unità
10	Pallettizzatore del prodotto finito	MDJ-0-0	1	Unità
11	Rack trasportatore	SSJ-0-0	11	Set

Specifiche

BVM-170KVA	parametri
Tensione di ingresso	380±10% (trifase) 50HZ
Potenza in ingresso	2x250KVA
Tensione secondaria	11,3 V
Corrente di cortocircuito massima	50KA
Resistenza di isolamento	Resistenza di isolamento della potenza in ingresso alla fusoliera ≥ 2,5 MΩ
Ambiente di lavoro	temperatura≤40ºC, umidità≤90%
Modello cilindro	*Φ16080**
Pressione massima di esercizio	12000N
Pressione della sorgente d'aria	0,6 MPa
Pressione della sorgente d'acqua	0,15 MPa~0,30 MPa
Flusso d'acqua	30 l/min
Diametro della ruota di saldatura	280 mm

Profilo Aziendale

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 12

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 13

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 14

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 15

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 16

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori 17

Prodotto Tag:

saldatrice di saldatura del punto di 3mm,

Macchina della saldatura a laser della fibra del CE,

Attrezzatura della saldatura a laser del refrigeratore di acqua

Dettagli di contatto

Shanghai Trintfar Intelligent Equipment Co., Ltd.

Persona di contatto: Mr. tianwei

Telefono: +8615216883036

Altri prodotti

macchina di pulizia di rimozione della ruggine del pulitore del laser di 50w 100w

nome: macchina di pulizia di rimozione della ruggine del laser della fibra di 50w 100w 150w 500w 1000w per

Tipo del laser:: Laser della fibra

Servizio di assistenza al cliente fornito: Supporto online

Applicazione: Pulizia delle superfici metalliche

Macchina di pulizia del laser della fibra ad alta velocità del dissolvente di ruggine

Nome: Prezzo del pulitore per la rimozione della ruggine per la rimozione della macchina per la pulizia la

Tipo del laser:: Laser della fibra

Servizio di assistenza al cliente fornito: supporto online

Applicazione: Pulizia delle superfici metalliche

Pezzi di ricambio di pulizia della macchina 0.5ms della saldatura a laser della fibra della macchina della ruggine del laser per metallo

Nome: Macchina per la pulizia della ruggine laser con pezzi di ricambio per macchine per la pulizia laser

Tipo del laser:: Laser della fibra

Servizio di assistenza al cliente fornito: Supporto online

Sistema di raffreddamento:: Il raffreddamento ad acqua

Rimozione della ruggine di pulizia del pulitore del laser della fibra della macchina 500w 1000w del laser del metallo

Nome: Macchina per la pulizia laser 500w 1000w Laser per la rimozione della ruggine

Tipo del laser:: Laser della fibra

Servizio di assistenza al cliente fornito: Supporto online

Applicazione: Pulizia delle superfici metalliche

Saldatura a laser di alluminio 1000W di acciaio inossidabile della macchina della saldatura a laser della fibra di Wave continuo del CE

Nome: Macchina per saldatura laser a onda continua portatile da 1000 W Saldatura laser / saldatrice per me

Lunghezza fibra ottica:: ≥10m, può essere personalizzato

Materiali saldabili:: Acciaio inossidabile, lamiera zincata, lega di alluminio, ottone......

Sistema di raffreddamento:: Il raffreddamento ad acqua

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori

Macchine della saldatura a punti

Saldatore di accumulo di energia

Macchina di saldatura personalizzata

Linea di produzione di finestre per radiatori di trasformatori

Macchina della saldatura continua

saldatrice per perni

Linea di produzione di saldatura del tamburo d'acciaio

Macchina della saldatura a rilievo

Macchina della saldatura di testa

Macchina della saldatura a laser della fibra

Saldatrice di diffusione

Saldatrice a rete metallica

Braccio robotico

L'altra saldatrice

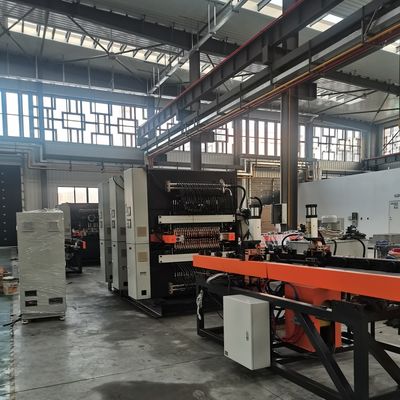

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori

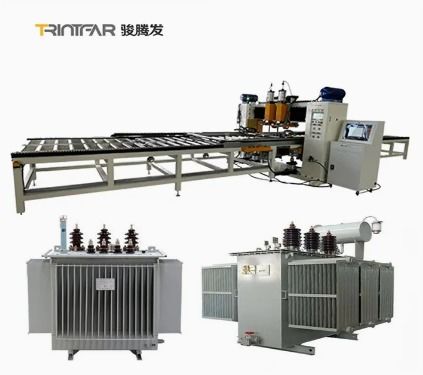

Linea di produzione automatizzata per alette dissipatrici di calore per trasformatori

Flusso di lavoro

saldatrice di saldatura del punto di 3mm,

Macchina della saldatura a laser della fibra del CE,

Attrezzatura della saldatura a laser del refrigeratore di acqua

macchina di pulizia di rimozione della ruggine del pulitore del laser di 50w 100w

Macchina di pulizia del laser della fibra ad alta velocità del dissolvente di ruggine

Pezzi di ricambio di pulizia della macchina 0.5ms della saldatura a laser della fibra della macchina della ruggine del laser per metallo

Rimozione della ruggine di pulizia del pulitore del laser della fibra della macchina 500w 1000w del laser del metallo

Saldatura a laser di alluminio 1000W di acciaio inossidabile della macchina della saldatura a laser della fibra di Wave continuo del CE

Macchine della saldatura a punti

Serrature di porta del compressore che appendono la saldatrice di Projection Semi Automatic del saldatore a punti

Macchine della saldatura a punti dell'invertitore di CC della saldatrice dell'invertitore di CC di MF 120KA

Macchine di saldatura automatiche a punto in alluminio

Saldatore di accumulo di energia

Vite della copertura superiore del compressore e macchina di Resistance Point Welding del saldatore a punti del dado

Saldatrice a punti a resistenza intelligente a condensatore pneumatico per saldatrice a punti personalizzata

Serrature porta compressore Inverter automatico Accumulatore di energia Macchinari per saldatura
