Flusso di lavoro
Flusso di lavoro:
Elaborazione telaio: Saldatura telaio → Piegatura telaio → Tubo → Inserimento e bloccaggio → Punzonatura e foratura telaio
Elaborazione base: Piegatrice tubi base → Saldatura base
Principali attrezzature
Macchina per la lavorazione del telaio
| |

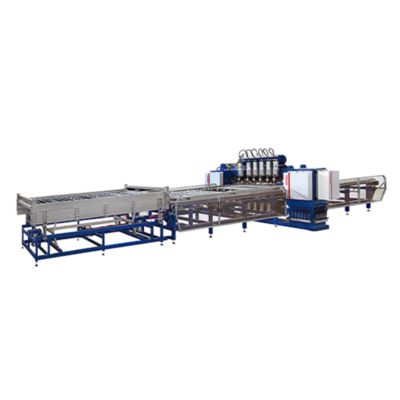

Saldatrice per telai
Efficienza di saldatura: 45 secondi/pezzo
Struttura a portale rinforzata per elevata rigidità e funzionamento stabile.
Alimentatore a inverter a media frequenza per una saldatura a risparmio energetico.
6 teste di saldatura e sistemi di alimentazione, ciascuno con regolazione indipendente della corrente per punti di saldatura affidabili.
Design a doppio strato per un funzionamento continuo: mentre un alimentatore salda, l'altro carica i materiali.
Saldatura automatica a passo con cinghia di avanzamento servoassistita per un posizionamento preciso.
Demolizione automatica: il cilindro espelle dopo la saldatura per prepararsi allo scarico.
Scarico automatico: l'afferratore servoassistito sposta il prodotto saldato nella posizione designata, riducendo la manodopera e migliorando l'efficienza. Alimentatore di scarico rotante a 90° per un facile trasporto. |
Piegatrice per telai
Lavorazione dell'intero telaio per un'elevata precisione di piegatura, funzionamento stabile ed efficienza. Piega un telaio ogni 15-20 secondi.
Sistema speciale di bilanciamento della piegatura garantisce l'accuratezza diagonale del telaio.
Controllo HMI + PLC per un'elevata automazione.
Opzione manipolatore per carico/scarico automatico, riducendo il personale.
Cambio stampo rapido per piegare tubi diversi.
Sistema servo-idraulico con risposta rapida, bassa inerzia ed elevata precisione.
Design modulare consente la personalizzazione per l'automazione in base alle esigenze del cliente.
Macchina per il bloccaggio del telaio
Efficienza e qualità: il processo di bloccaggio richiede circa 25-30 secondi per essere completato.
Telaio della macchina lavorato nel suo insieme per un'elevata precisione di inserimento, un bloccaggio forte, un funzionamento stabile ed efficiente.
Controllo HMI + PLC per un'elevata automazione.
Opzione manipolatore per carico/scarico automatico, riducendo il personale.
Cambio stampo rapido per soddisfare i diversi requisiti di bloccaggio dei tubi con una facile sostituzione dello stampo.
Sistema servo-idraulico con risposta rapida, bassa inerzia ed elevata precisione.
Design modulare consente la personalizzazione dell'automazione in base alle esigenze del cliente.
Punzonatrice e foratrice
Efficienza e qualità: il processo di bloccaggio richiede circa 25-30 secondi per essere completato.
Telaio della macchina: lavorazione integrale per un'elevata precisione, un funzionamento stabile ed efficiente.
Sistema di controllo: HMI + PLC per un'elevata automazione.
Manipolatore: opzione per carico/scarico automatico, riducendo il personale.
Cambio stampo rapido: sostituire facilmente gli stampi per soddisfare le diverse esigenze di punzonatura dei tubi.
Sistema servo-idraulico: risposta rapida, bassa inerzia ed elevata precisione.
Design modulare: automazione personalizzabile in base alle esigenze del cliente.
Macchina per la lavorazione della base
Piegatrice tubi base
Saldatrice tubi base
Design:Struttura orizzontale con 7 teste di saldatura per la saldatura del telaio di base. L'operatore deve solo caricare/scaricare; la saldatura è automatica.
Potenza:3 set di MF DC 160KVA.
Vantaggi:Migliora la qualità del prodotto e il tasso di produzione, riduce i costi ed elimina l'instabilità causata dalla saldatura manuale. Maggiore automazione ed efficienza produttiva.
Altre informazioni

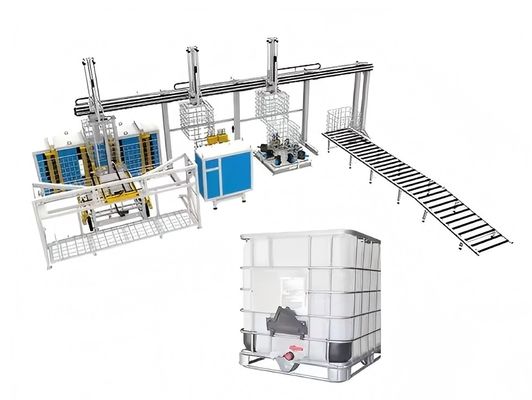

Diagramma del layout della linea di produzione del telaio della gabbia IBC
Risultati della produzione
Servizi tecnici
Aderire all'orientamento al cliente e fornire alla tua azienda servizi completi di prevendita e post-vendita come installazione, messa in servizio, formazione e manutenzione.
Servizio di prevendita:Prima della firma del contratto, l'azienda fornisce ai clienti varie soluzioni di processo di produzione e servizi di consulenza tecnica per le apparecchiature.
Installazione e messa in servizio:In base al contratto, la nostra azienda trasporterà in sicurezza l'apparecchiatura al sito di installazione designato dall'utente entro il tempo specificato e invierà tecnici di assistenza tecnica per installarla in loco. Quando l'utente dispone dei pezzi di ricambio di base per l'installazione e la messa in servizio, il tecnico di assistenza tecnica installerà e metterà in funzione la macchina per l'utente, garantendo che l'ambiente del sito di installazione e messa in servizio sia ordinato, pulito e ordinato.
Formazione post-vendita: L'azienda offre formazione tecnica gratuita (min. 5 giorni) presso il sito dell'acquirente o il centro di formazione del venditore. Gli argomenti chiave includono:
- -Utilizzo del software di controllo
- -Procedure di accensione/spegnimento
- -Impostazioni dei parametri del pannello e del software
- -Pulizia e manutenzione di base della macchina
- -Gestione dei guasti hardware comuni
- -Precauzioni operative
Manutenzione delle apparecchiature
- -Un anno di garanzia dopo l'accettazione finale;
- -Il tempo di risposta del servizio clienti è entro 24 ore;
- -Le riparazioni a pagamento sono fornite dopo il periodo di garanzia.
Elenco di configurazione delle apparecchiature
| NO |
Nome dell'attrezzatura |
Unità |
Quantità |
Funzioni principali |
| 1 |
Saldatrice a portale a rete |
Unità |
1 |
Saldatura multipunto a rete |
| 2 |
Macchina di alimentazione automatica a rete |
Set |
1 |
Caricamento automatico di tubi lunghi e corti |
| 3 |
Manipolatore per la presa di materiale a rete |
Unità |
1 |
Scarico (impilamento) a rete |
| 4 |
Piegatrice a quattro assi |
Set |
1 |
Piegatura e formatura della rete con testa di restringimento |
| 5 |
Macchina di bloccaggio |
Set |
1 |
Piegatura e interblocco della rete |
| 6 |
Punzonatrice di appiattimento |
Set |
1 |
Punzonatura e taglio del tubo inferiore sotto il telaio |
| 7 |
Manipolatore del telaio |
Set |
1 |
Tre manipolatori che si muovono su e giù per afferrare il telaio |
| 8 |
Saldatrice per piedi in acciaio |
Set |
1 |
Saldatura dei piedi in acciaio del telaio inferiore |
| 9 |
Manipolatore per la presa di materiale della saldatrice per piedi in acciaio |
Set |
1 |
Estrazione, trasferimento e impilamento del telaio inferiore dopo la saldatura |
| 10 |
Macchina ermetica automatica |
Set |
1 |
Test della tenuta del rivestimento |
| 11 |
Piegatrice doppia automatica per tubo inferiore |
Set |
1 |
Restringimento, goffratura e piegatura del tubo inferiore |
| 12 |
Piattaforma di prova delle vibrazioni |
Set |
1 |
Test della robustezza e della protezione dei barili IBC |
