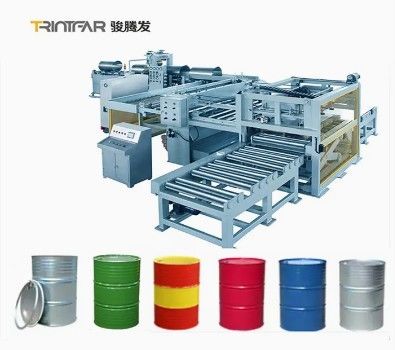

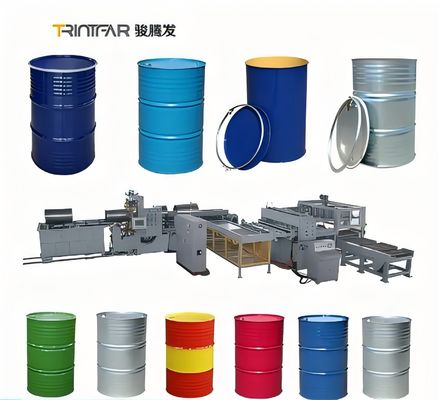

La linea di produzione di saldatura per fusti in acciaio da 200L richiede 11 operai per il carico e lo scarico manuale.

Grande immagine : La linea di produzione di saldatura per fusti in acciaio da 200L richiede 11 operai per il carico e lo scarico manuale.

Dettagli:

Luogo di origine:	Cina
Marca:	Trintfar
Certificazione:	CE

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	10,000-80,000
Imballaggi particolari:	Staffe in legno/custodie in legno
Tempi di consegna:	90 ~ 120
Termini di pagamento:	L/C, D/A, D/P, T/T

Contatto

La linea di produzione di saldatura per fusti in acciaio da 200L richiede 11 operai per il carico e lo scarico manuale.

descrizione

Configurazione della capacità:	2-10 tamburi/min	Operatori:	Circa 11 persone
Consumo energetico:	1 kWh/Tamburo	Garanzia:	1 anno
Voltaggio:	220V/380V/440V	Servizio post-vendita fornito:	Supporto tecnico video

Flusso di lavoro

Flusso di lavoro:Rondamento → saldatura delle cuciture → confezione di perline/flangelli → corrugatura/confezione di perline W → prova di perdita (prima della cucitura) → cucitura → prova di perdita (dopo la cucitura) → olio pulito, lavaggio, Fe-fosforizzazione,Lavaggio → lavaggio asciugatura → verniciatura esterna → asciugatura dopo verniciatura esterna → raffreddamento → magazzinaggio (offline)

Attrezzature principali

Macchine per la produzione di corpi di tamburi in acciaio

Macchina per la produzione di lamiere di acciaio per il corpo del tamburo

Carrello a bobina: motore a tre in uno, azionamento idraulico su/giù

Unità di svincolo: Azionamento idraulico, senza rotazione azionata, diametro della bobina Ф508-Ф610mm, carico massimo: 15 tonnellate

Livellatore a 7 rulli: 7 rulli, velocità del motore regolabile per frequenza

Strumento di misura: Precisione della lunghezza tramite motore di servizio A.C. di fabbricazione giapponese

Macchine per tagliare fogli: 3*1500mm, controllato dal PLC

Trasportatore: Trasferimento delle lamiere da taglio al saldatore automatico

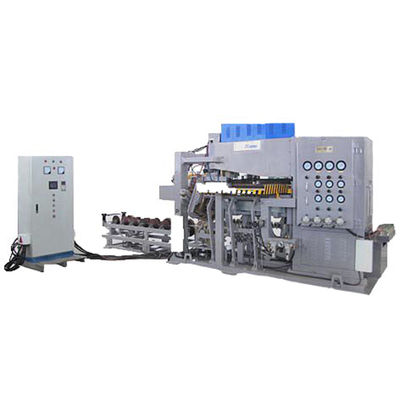

Macchina di saldatura automatica del corpo del tamburo

Controllo delle sovrapposizioni: La barra guida posiziona il tamburo; la barra Z garantisce una sovrapposizione di 2 mm con facile manutenzione tramite strisce di usura staccabili e un naso profilato per un contatto preciso con le ruote di saldatura.

Rotoli di vetro a ore: montato su un telaio con sensori, che garantisce un dimensionamento graduale, una sovrapposizione costante e una marcatura superficiale ridotta al minimo; i rotoli inferiori ruotano per la manutenzione,regolare il rotolamento superiore per la tolleranza di dimensioni con cilindri pneumatici.

Capi di saldatura: motore CA a comando inverter SEW con cambio e pressione pneumatica per velocità costante; ruote di saldatura indicizzate per l'usura uniforme, auto lubrificate,e può essere tagliato manualmente o semiautomaticamente per ridurre i tempi di inattività.

Slide del cilindro della testa di saldatura: testa di saldatura inferiore montata su ram di lega leggera con cilindro pneumatico e molla a soffio per stabilizzare la forza e smorzare le reazioni all'avvio della saldatura.

Controllo della saldatura: CA a tre fasi a basso consumo energetico, a comando con display LCD.

Trasformatore: SP 350KVA.

Rulli di levigatura: facoltativo.

Macchina per flange

Formazione di flange ad alta efficienza, adatta per l'acciaio laminato a freddo, a controllo PLC, azionamento idraulico.

Macchine per la confezione di perline

Con 8 stampi convali che si muovono verso l'esterno per formare perline regolabili da 12 mm. Controllato da PLC, azionamento idraulico, potenza dell'unità: 15KW.

Macchine per la corrugatura

Formazione di flange ad alta efficienza, adatta per l'acciaio laminato a freddo, a controllo PLC, azionamento idraulico.

Macchine per cucire

Pressa a carico automatico e saldatura a cucitura. Doppi motori e alberi principali. Meccanismo a camma ruote a rotoli, facile da regolare, controllato da PLC. Potenza dell'unità: 41KW.

Macchine per la produzione del fondo del tamburo e della copertura superiore in acciaio

Macchine per la rettificazione e la rasatura del decollaggio

Macchina per decollare:

Larghezza del foglio: 600-1320 mm
Spessore: 0,6-1,4 mm
Capacità di produzione: 15 pezzi/min
Velocità massima di taglio: 50-60 m/min

Macchina di raddrizzatura a sette rulli:

Precisione di raddrizzamento: ≤ 1,5 mm/m2

Macchine per la tosatura:

Spessore di taglio: ≤ 3 mm
Larghezza di taglio: ≤ 1500 mm

Macchina per premere la copertura

Macchina per la spremitura di coperture (pressa da 160 tonnellate)

Funzione:Forma la copertura e il fondo utilizzando due pressature da 160 tonnellate.

Macchine per la stampa a doppio blocco (pressatura da 63 tonnellate)

Funzione:Utilizzato per perforare e bloccare normali fori di tamburo.

Automazione:Il carico e lo scarico sono completamente automatizzati.

Potenza unitaria:15 kW

Pre-curling & Spray Sealing Glue Machine

Macchine per la palletizzazione automatica

Macchine per la verniciatura a spruzzo

Linea di lavaggio

I tamburi vengono puliti e collocati sulla catena di trasporto della vernice, passando dall'orizzontale alla verticale.
Distanza di trasporto del lavaggio:55 m
Canale di asciugatura:L28m;W1.5m;H1.7m

Attrezzature per la verniciatura

Dipinto a tre colori:

Interno: vernice impermeabile

Esterno: vernice magnetica con alcol acido

Dimensioni: L4.8m; W4m; H2.4m

Attrezzature per l'essiccazione

Asciugatura verticale a 3 file
Intervallo di regolazione della temperatura:temperatura ambiente a 200°C, regolabile
Accuratezza del controllo della temperatura:± 5°C
Dimensione:L36M; W2.6M; H2.1M

Attrezzature di raffreddamento

Funzione: Superficie di lacca dura dopo cottura
Potenza: 6,6 kW

Macchine per la prova delle perdite

Prova di tipo orizzontale, pressione d'aria 0,03 MPa.Controllato da PLC, guida ad aria compressa.

Altre informazioni

Dettagli del prodotto

Diagramma della linea di produzione di tamburi in acciaio

Risultati della produzione

Metodo di saldatura:

Questa apparecchiatura utilizza un metodo di saldatura a cucitura a rotoli, con elettrodi sotto forma di rulli cilindrici.consentendo il controllo dello spessore dell'articolazione. Durante il processo di saldatura, viene applicata una pressione di elettrodo più elevata e una corrente di saldatura continua.può essere raggiunta una qualità di saldatura stabileLa macchina è in grado di eseguire il processo di saldatura a cucitura su cuciture longitudinali di tamburi metallici con diametri che vanno da 516 mm (per i tamburi conici) a 571,5 mm.

Elenco delle configurazioni delle apparecchiature

La linea di produzione della batteria termina
SN.	Numero modello.	Nome	Unità	Quantità	Nota
1	ST2311.00B	Carrello a bobina	set	1	Azionamento idraulico
2	STK2010.01.00C	Unità di svincolo	Impostato	1	Azionamento idraulico; regolazione della frequenza di rotazione del motore
3	STK1213100	9 livellatore a rulli e strumento di misura	Impostato	1	controllo servo
4	ST1319.00	Convogliatore dal livellatore alla macchina di stampa	Impostato	1
5	JD21-160	Macchina per premere la copertura	Impostato	2	160 tonnellate
6	MJ571.5	Moffa per copertura e fondo	Impostato	2
7	ST1318.00	Convogliatore per copertura della macchina di pre-involucro e di spruzzo di colla	Impostato	2	Includere trasportatore e impilamento
8	YJX200900	macchine per la colla pre-involucrata e spray	Impostato	2	controllo PLC;
9	St-1001	Impilazione automatica per coperchi di tamburi	Impostato	2
10	Q11-2000	Macchine per tagliare fogli di scarto	Impostato	1	3*2000 mm
11	KJKZ2011.00	Casella di controllo elettrica	Impostato	1
12	KJ2011.02.00	Stazione idraulica	Impostato	1

Perforazione automatica di 2′& 3/4′ di buco e chiusura 2′& 3/4′ di chiusura
SN.	Nome	Unità	Quantità
1	Pressa di 63 tonnellate a potenza di gola profonda	Impostato	2
2	Stampo a doppia pressione	Impostato	1
3	Stampo a doppio blocco	Impostato	1
4	Linea di trasporto auto per copertura	Impostato	1
5	Sistema di controllo elettrico	Impostato	1

Taglio in linea di lunghezza (per il corpo del tamburo)
SN.	Numero modello.	Nome	Unità	Quantità	Nota
1	ST2311.00B	Carrello a bobina	set	1	Azionamento idraulico
2	STK2010.01.00C	Unire la bobina	Impostato	1	Azionamento idraulico
3	STK1213100	Macchine di livellamento a 9 rulli	Impostato	1	Velocità di regolazione della frequenza
4	STK1213200	Strumento di misura	Impostato	1	servomotore
5	Q11-1500	Macchine per tagliare fogli	Impostato	1	3*1500 mm
6	KJKZ2011	Casella di controllo elettrica	Impostato	1
7	KJ2011.02.00	Stazione idraulica	Impostato	1

Linea di produzione del corpo del tamburo in acciaio
SN.	Numero modello.	Nome	Unità	Quantità	Nota
1	KJJQ.00	Convoglio			Linea di taglio
2	FHJ-250-2	Macchine per saldatori automatici	Impostato	1	Invertitore a media frequenza trifase
3	YP-line201	Linea di saldatura di laminazione di compattazione e tagliare la lingua di ferro	Impostato	2
4	STG2201.00	Macchine per flange di estrusione	Impostato	1	Include la catena a più fasi di lavoro e il controllo elettrico, controllo idraulico
5	STG2203.00	Macchine per la lavorazione delle perline	Impostato	1	Include la catena a più fasi di lavoro e il controllo elettrico, controllo idraulico
6	STG2202.00	Macchine per la corrugatura	Impostato	1	Include la catena a più fasi di lavoro e il controllo elettrico, controllo idraulico
7	STG1005.00	linea di saldatura	Impostato	1	Include la catena a più fasi di lavoro e il controllo elettrico, controllo idraulico
8	ST2204.05.00	Alimentazione automatica per le estremità del tamburo	Impostato	1	Include catena a più fasi di lavoro e controllo elettrico
9	ST2204.00X	Macchine per cucire	Impostato	1	Include la catena a più fasi di lavoro e il controllo elettrico, controllo idraulico
10	STG1005.00	Macchina di prova delle perdite	Impostato	1

Trattamento posteriore (lavaggio, asciugatura, sistema di verniciatura, ecc.)
SN.	Nome	Unità	Quantità	Nota
1	Macchine per sollevamento	Impostato	1
2	Lavaggio, pulizia e trasporto	Impostato	1
3	Asciugatura e trasporto	Impostato	1
4	Macchine per girare	set	2
5	Sala pittura (fuori)	set	2	3 colori
6	Distribuzione frontale	Impostato	2
7	Apparecchiature per l'essiccazione a tre canali verticali	Impostato	1	(fuori)
8	Frigorifero	Impostato	1
9	Distribuzione posteriore	Impostato	1
