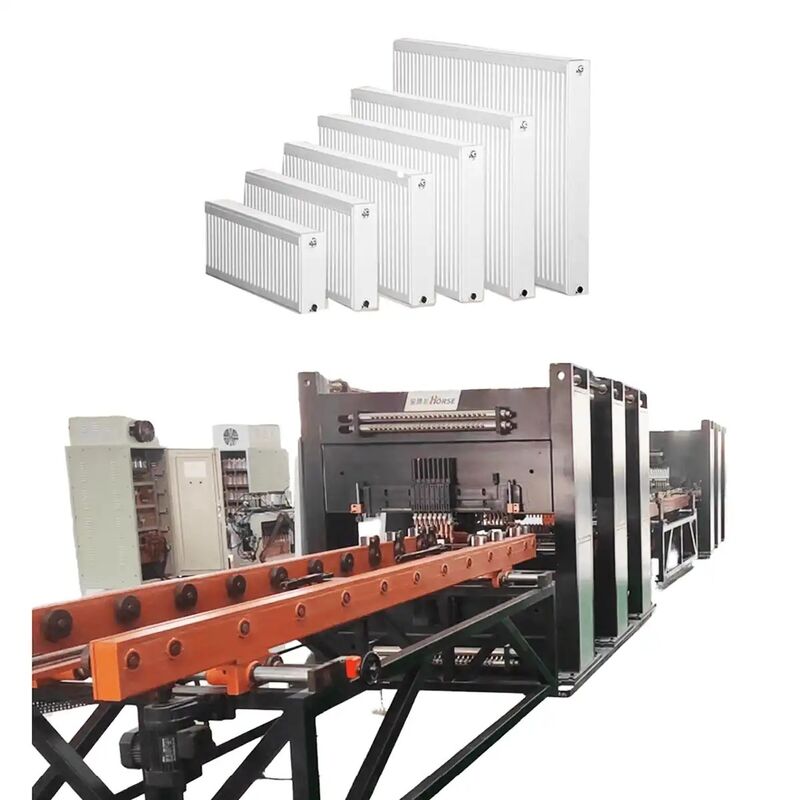

Linea di produzione di radiatori per pannelli in acciaio

Grande immagine : Linea di produzione di radiatori per pannelli in acciaio

Dettagli:

Luogo di origine:	Cina
Marca:	TRINTFAR
Certificazione:	CE
Numero di modello:	FVM-170KVA

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD 10000-50000 set
Imballaggi particolari:	Scatola di legno
Tempi di consegna:	Entro 90 giorni dal pagamento finale
Termini di pagamento:	L/C, D/A, D/P, T/T
Capacità di alimentazione:	50 all'anno

Contatto

Linea di produzione di radiatori per pannelli in acciaio

descrizione

Capacità del macchinario::	120 m/min	Dopo il servizio di garanzia:	Supporto tecnico video
Grado automatico:	Automatico	Condizione:	Nuovo
Voltaggio:	220 V/380 V	potenza (w):	220-450KW
Nome:	Linea di produzione di radiatori a piastre in acciaio cinese ad alta efficienza	Componenti principali::	PLC, motore, cuscinetto, cambio, motore, recipiente a pressione, ingranaggio,

Descrizione del prodotto

Flusso di lavoro

Flusso di lavoro:Macchina di carico traliccio pannello → Macchina di carico e pressatura anello canale acqua → Macchina di rotazione e assemblaggio 1 → Macchina di saldatura a punti di posizionamento preliminare pannello → Macchina di saldatura a punti multipli a portale pannello → Macchina di saldatura a punti preliminare lamiera convezione → Macchina di saldatura a punti multipli a portale lamiera convezione → Trasportatore di trasferimento a linea a forma di U → Saldatrice a cucitura a doppia testa lato lungo → Saldatrice a cucitura a doppia testa lato corto a portale 1 → Saldatrice a cucitura a doppia testa lato corto a portale 2 → Macchina di pulizia e rifilatura a due lati → Taglierina → Macchina di taglio ad arco a quattro angoli → Macchina di rotazione e assemblaggio 2 → Saldatrice automatica a tre vie a doppia testa → Saldatrice automatica gancio di supporto → Macchina automatica di rilevamento tenuta all'aria a pressione → Trasportatore di scarico
Principali attrezzature

Macchina di carico traliccio pannello

Caricamento manuale dei materiali impilati sui carrelli della piattaforma di alimentazione utilizzando il braccio, con due posizioni di posizionamento del materiale su ciascun lato.
L'afferratore del traliccio afferra automaticamente i materiali da entrambi i lati della piastra e li posiziona sulla linea di trasporto.
Il meccanismo di posizionamento a serraggio centrale allinea il pannello sul trasportatore.
Il meccanismo servoassistito sposta la piastra sulla macchina di saldatura a punti preliminare per la saldatura a punti su entrambi i lati.

Macchina di carico e pressatura anello canale acqua

L'anello del canale idrico utilizza l'alimentazione a piastra vibrante con un sistema a doppio binario.
Due teste di pressatura su ciascun lato premono gli anelli del canale idrico sui lati anteriore e posteriore.
Il trasporto del materiale utilizza l'alimentazione a rulli motorizzati.

Macchina di rotazione e assemblaggio

Rotazione rapida e precisa.
Catene di alta qualità per la trasmissione; motore di riduzione da 400 W come azionamento.
Motoriduttore con sensore per un posizionamento preciso della rotazione.
Controllo automatico, nessun intervento manuale.
Composto da corpo rotante, dispositivo di carico, console elettrica, sistema operativo e recinzione di sicurezza. Si adatta a vari requisiti di rotazione del prodotto, garantendo un trasferimento sicuro, regolare ed efficiente dei materiali tra le operazioni.

Macchina di saldatura a punti di posizionamento preliminare pannello

Il pannello scorre automaticamente nella posizione di arresto della saldatura sul telaio del trasportatore e i saldatori su entrambi i lati avviano la saldatura a punti preliminare. Saldatura a punti preliminare richiesta per una sola fila. Utilizza 1 set di alimentazione CA DN75.

Macchina di saldatura a punti multipli a portale pannello

3 saldatrici a punti multipli a portale per la saldatura. Ogni unità ha 18 set di giunti di saldatura a cilindro. Alimentatore di saldatura CA per saldare una fila di giunti di saldatura alla volta. Il servo passo-passo ad alta velocità collega l'afferratore in avanti per alimentare la piastra del canale idrico.

Macchina di saldatura a punti preliminare lamiera convezione

Lamiera di convezione caricata manualmente sulla guida di attrezzatura online. Saldatura eseguita utilizzando una saldatrice a punti preliminare a 4 teste a portale. I materiali vengono spinti manualmente nella prima fila di posizioni pre-puntate per la saldatura. L'apparecchiatura si sposta automaticamente per i restanti punti di saldatura.

Macchina di saldatura a punti multipli a portale lamiera convezione

Percorso preimpostato: La lamiera di convezione segue il percorso preimpostato nella guida di attrezzatura.
Saldatura a doppio portale: 2 saldatrici a punti multipli a portale.
Giunti pneumatici: 16 set per unità.
Alimentazione CA: CA e unilaterale per la saldatura a file.
Servo passo-passo: Il servo passo-passo ad alta velocità alimenta l'afferratore per la piastra del canale idrico.

Trasportatore di trasferimento a linea a forma di U

Utilizzare il telaio del trasportatore a rulli per trasferire i materiali in un layout a forma di U.
Efficienza dello spazio: la forma a U consente di risparmiare spazio, ottimizza il processo.
Facilità d'uso: Gamma di lavoratori più piccola, comoda, riduce l'intensità.

Saldatrice a cucitura a doppia testa lato lungo

Saldatura simultanea: Saldare entrambi i lati lunghi contemporaneamente.
Alimentazione: CA a media frequenza da 300 KVA per una saldatura stabile a lungo termine.

Saldatrice a cucitura a doppia testa lato corto a portale 2 Set

Utilizzare una fonte di alimentazione di saldatura CA a media frequenza per garantire una saldatura altamente stabile per lungo tempo.

Macchina di pulizia e rifilatura a due lati

Pulire e rifilare i prodotti saldati sul lato lungo.

Taglierina

Processo di taglio: Eseguire il taglio sui materiali richiesti.
Materiale della taglierina: Lama in acciaio bianco.
Metodo di taglio: Taglio con forbici.

Macchina di taglio ad arco a quattro angoli

Sagomatura degli angoli: Tagliare gli angoli vivi per formare bordi arrotondati.
Materiale della taglierina: Acciaio bianco.
Metodo di taglio: Punzonatura idraulica.

Saldatrice automatica a tre vie a doppia testa

Potenza di saldatura: Fonte di alimentazione MD80 a media frequenza.
Flusso di materiale: Canali a doppia faccia per l'attracco e la rotazione. Metodo di trasporto: Piastra a catena per il trasporto del materiale a tre vie. Alimentazione automatica: Afferratore e posizionamento di saldatura per un funzionamento preciso.

Saldatrice automatica gancio di supporto

Potenza di saldatura: Fonte di alimentazione MD40 a media frequenza.
Metodo di alimentazione: Impilamento a clip per l'alimentazione del materiale.
Caricamento: L'afferratore pneumatico carica i materiali nella posizione di saldatura.

Macchina automatica di rilevamento tenuta all'aria a pressione

Pressione di prova: 10 bar.
Metodo di prova: Test automatico della pressione in vasca.

Altre informazioni

Dettagli del prodotto

Servizi tecnici

Diagramma del layout di ritorno a forma di U della linea di produzione del radiatore a pannello in acciaio

Attenersi all'orientamento al cliente e fornire alla propria azienda servizi completi di prevendita e post-vendita come installazione, messa in servizio, formazione e manutenzione.

Servizio di prevendita: Prima della firma del contratto, l'azienda fornisce ai clienti varie soluzioni di processo di produzione e servizi di consulenza tecnica per le apparecchiature.

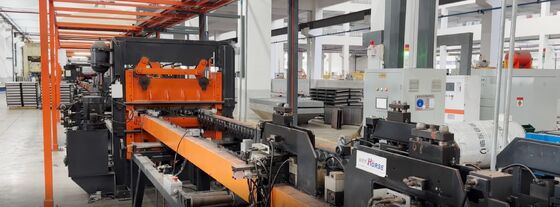

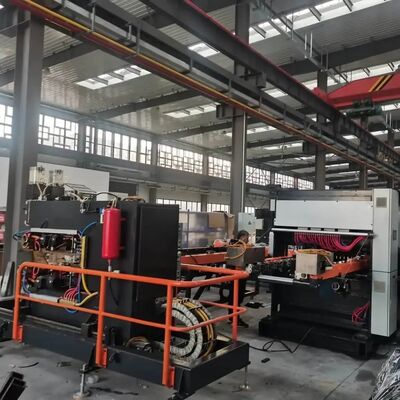

Risultati della produzione

Installazione e messa in servizio: In base al contratto, la nostra azienda trasporterà in sicurezza l'apparecchiatura al sito di installazione designato dall'utente entro il tempo specificato e invierà tecnici di assistenza tecnica per installarla in loco. Quando l'utente dispone dei pezzi di ricambio di base per l'installazione e la messa in servizio, il tecnico di assistenza tecnica installerà e metterà in funzione la macchina per l'utente, garantendo che l'ambiente del sito di installazione e messa in servizio sia ordinato, pulito e ordinato.

Formazione post-vendita: L'azienda offre formazione tecnica gratuita (min. 5 giorni) presso il sito dell'acquirente o il centro di formazione del venditore. Gli argomenti chiave includono:
-Utilizzo del software di controllo -Procedure di accensione/spegnimento
-Impostazioni dei parametri del pannello e del software
-Pulizia e manutenzione di base della macchina
-Gestione dei guasti hardware comuni
-Precauzioni operative
Manutenzione delle apparecchiature
-Un anno di garanzia dopo l'accettazione finale;
-Il tempo di risposta del servizio clienti è entro 24 ore;
-Le riparazioni a pagamento sono fornite dopo il periodo di garanzia.

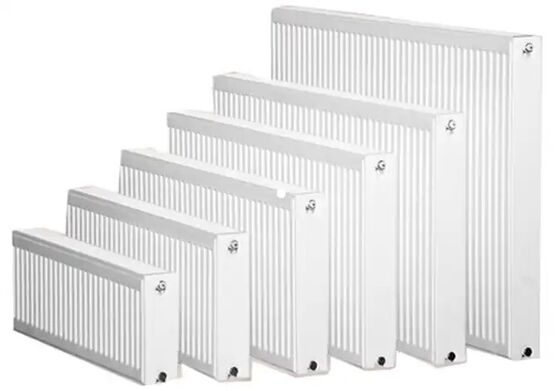

NO	Nome	Materiale	Note
1	Pannello	Lamiera di acciaio laminata a freddo	Spessore 1,1 mm
2	Piastra di convezione	Lamiera di acciaio laminata a freddo	Spessore 0,3 mm
3	Tipo di interfaccia		Interfaccia filettata interna 4x G 1/2
4	Lunghezza del prodotto		400-3000 mm
5	Larghezza del prodotto		300/400/500/600/900 mm

Elenco di configurazione delle apparecchiature

NO	Nome dell'apparecchiatura	Modello	Quantità	Unità
1	Macchina di carico traliccio pannello	HJ-0-0	1	set
2	Macchina di carico e pressatura anello canale acqua	YZJ-0-0	1	set
3	Macchina di rotazione e assemblaggio 1	FZJ-0-0	1	set
4	Macchina di saldatura a punti di posizionamento preliminare pannello	DN75-2C	1	set
5	Macchina di saldatura a punti multipli a portale pannello	10*DN60-36C	3	set
6	Macchina di saldatura a punti preliminare lamiera convezione	2*DN63-4C	1	set
7	Macchina di saldatura a punti multipli a portale lamiera convezione	4*DN63-16C	3	set
8	Trasportatore di trasferimento a linea a forma di U	ZJG-0-0	1	set
9	Saldatrice a cucitura a doppia testa lato lungo	2*FVM300-2C	1	set
10	Saldatrice a cucitura a doppia testa lato corto a portale 1	2*FVM300-2C	1	set
11	Saldatrice a cucitura a doppia testa lato corto a portale 2	2*FVM300-2C	1	set
12	Macchina di pulizia e rifilatura a due lati	XBJ-0-0	1	set
13	Taglierina	JCJ-0-0	1	set
14	Macchina di taglio ad arco a quattro angoli	QJJ-0-0	1	set
15	Macchina di rotazione e assemblaggio 2	FZJ-0-0	1	set
16	Saldatrice automatica a tre vie a doppia testa	2*MD80-2C	1	set
17	Saldatrice automatica gancio di supporto	2*MD40-4C	1	set
18	Macchina automatica di rilevamento tenuta all'aria a pressione	JCJ-0-0	1	set
19	Trasportatore di scarico	SSJ-0-0	1	set

Configurazione di acqua, elettricità e gas

Progetto	Parametri
Distribuzione totale dell'energia	1600KVA (la potenza totale effettiva utilizzata è di circa 1000KVA)
Pressione della sorgente di gas	0,6 MPa
Pressione della sorgente idrica	0,15 MPa~0,30 MPa
Requisiti della sorgente di aria compressa	1000 l/min
Portata totale dell'acqua	1200 l/min
Lunghezza*larghezza di occupazione dell'apparecchiatura circa.	60 m*10 m
