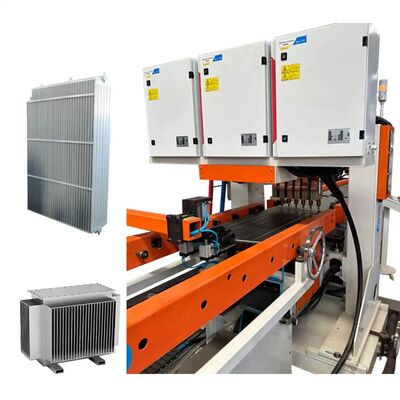

Produttore di radiatori per trasformatori di potenza - Linea di produzione di lamiere ondulate per trasformatori

Grande immagine : Produttore di radiatori per trasformatori di potenza - Linea di produzione di lamiere ondulate per trasformatori

Dettagli:

Luogo di origine:	Cina
Marca:	TRINTFAR
Certificazione:	CE
Numero di modello:	FVM-170KVA

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD 10000-50000 set
Imballaggi particolari:	Scatola di legno
Tempi di consegna:	Entro 90 giorni dal pagamento finale
Termini di pagamento:	L/C, D/A, D/P, T/T
Capacità di alimentazione:	50 all'anno

Contatto

Produttore di radiatori per trasformatori di potenza - Linea di produzione di lamiere ondulate per trasformatori

descrizione

Capacità del macchinario::	120 m/min	Dopo il servizio di garanzia:	Supporto tecnico video
Grado automatico:	Automatico	Condizione:	Nuovo
Voltaggio:	220 V/380 V	potenza (w):	220-450KW
Nome:	Linea di produzione di radiatori a piastre in acciaio cinese ad alta efficienza	Componenti principali::	PLC, motore, cuscinetto, cambio, motore, recipiente a pressione, ingranaggio,

Flusso di lavoro

Flusso di lavoro:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automatic panel stacking machine

Attrezzature principali

Stazione di trasformazione
velocità di rotolamento: 6-14 m/min
Pressione regolabile Punzione finale: pressa idraulica da 315 tonnellate
Encoder rotativo e servo drive per la precisione lunghezza/dimensione delle pinne
Meccanismo di livellamento che garantisce la piattezza del singolo pezzo
Materiale non laminato collocato su un portacarico da 5 tonnellate tramite carrello di carico e arrotolato in fogli
Fossa di riserva facoltativa per richiesta del cliente

Stazione di ribaltamento e di attacco
Velocità di trasporto: 5-15 m/min
180° di ribaltamento delle pinne del radiatore
Dispositivo di ribaltamento: supporto rotativo, supporto di ribaltamento, sistema di trasmissione, dispositivo di ribaltamento, dispositivo di spinta, ecc.
Il primo foglio raggiunge la posizione prestabilita → ribaltato sul rack di trasporto opposto
Il secondo foglio raggiunge la posizione predefinita → il dispositivo di spinta lo sposta sul primo foglio, completando il collegamento

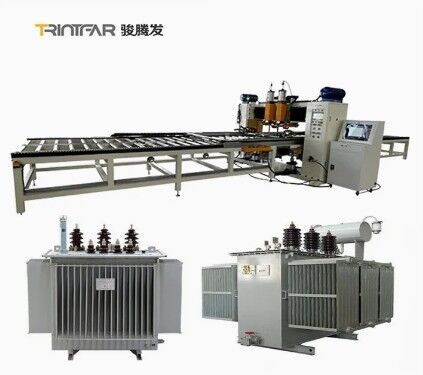

Stazione di saldatura pre-spot a doppia testa
Due serie di dispositivi di pressione per saldatura a punto
Potenza: 60 KVA
Dopo il ribaltamento e l'assemblaggio, la macchina di saldatura pre-spot allinea e fissa i pezzi da lavorare per la saldatura a più punti

Stazione di saldatura multi-punto a cornici
12 serie di dispositivi di pressione per saldatura a punto
Testa di saldatura a doppia testa, 6 punti/righe
Forniture di alimentazione CA: 12 serie
Potenza: 12 * 50 KVA Saldatura a doppia fila per una maggiore efficienza

Stazione di saldatura a cucitura a doppio lato
2 serie di saldatrici a cuciture, disposte simmetricamente
4 serie di teste a pressione di saldatura a cucitura
2 serie di alimentatori di saldatura a frequenza variabile
Potenza: 2 * 160 KVA
Pressione massima: 12.000 N
Meccanismo di trasmissione differenziale
Velocità di saldatura a cucitura: 0-2,8 m/min

Stazione di laminazione e livellamento
Composto da scatola della macchina, dispositivo di azionamento, dispositivo di taglio, meccanismo di frantumazione dei bordi, meccanismo di livellamento, sistema di controllo elettronico, sistema pneumatico, ecc.
Dischi di taglio a laminazione che tagliano entrambi i lati; dischi di taglio in acciaio per utensili in lega (resistenti agli urti, resistenti all'usura, lunga durata)
Velocità di laminazione: 2-6 m/min
Potenza motrice: 4 kW

Stazione di perforazione terminale
Composto da base, meccanismo di sollevamento, telaio per perforare, matrice per perforare, cilindro per perforare, cilindro per sollevare e stazione idraulica
Utilizzato per tagliare le estremità sciolte per garantire l'allineamento e la consistenza dei bordi
Perforazione a stampo con bordo a foratura per ridurre la forza di perforazione
Pressione della macchina da perforazione: 160 T

Stazione di saldatura ad arco di argon
2 serie di apparecchiature disposte simmetricamente
1 set per saldare l'estremità anteriore, 1 set per saldare l'estremità posteriore del pezzo
4 serie di alimentatori di saldatura ad arco di argon Panasonic
Intervallo di corrente: 5-315 A
velocità di saldatura: 300-600 mm/min

Stazione di palettizzazione
Quantità di stoccaggio per portapaletti: 40 pezzi
Distanza tra i pallet: 45 mm
Metodo di afferrazione: materiale di chiusura del cilindro, la pinza ruota di 90° per collocarla sul rack
Metodo di funzionamento del carrello di materiali: movimento a passo servo, si sposta alla posizione successiva dopo aver posizionato 1 pezzo, sostituzione manuale del carrello quando il rack è pieno

Macchine per la perforazione di tubi

La Header Punch Machine indexa automaticamente per creare fino a 40 coppie di slot su un tubo (massimo 40 pannelli).Il supporto interno previene la deformazione durante il foraggioTempo di ciclo per pugno: ~6 secondi.

Fabbricazione
L'assemblaggio orizzontale aiuta a montare i pannelli del radiatore sui tubi di testa.Una estremità è regolato manualmente per la lunghezza, mentre l'altra estremità utilizza una pressa idraulica per tenere e posizionare per la saldatura del gancio.

Tavola di saldatura delle flange
Il dispositivo di montaggio è progettato per allineare con precisione le flange sul centro del radiatore.consente una rapida riconfigurazione per i cambiamenti di produzioneIl posizionamento del servomotore garantisce assemblaggi precisi.

Tavola di ritorno per il montaggio della saldatura
L'apparecchio di rotazione azionato è progettato per rotazionare gli elementi del radiatore per l'assemblaggio del radiatore, dopo aver saldato il tubo della testata da un lato, quindi rotazionare il radiatore per saldare l'altro lato.

Altre informazioni

Dettagli del prodotto

Servizi tecnici

La linea di produzione Trintfar di radiatori per trasformatori a cavallo soddisfa gli standard internazionali e offre un prezzo più economico e competitivo.

Disegno della linea di produzione del radiatore a pinna del trasformatore completamente automatico

Risultati della produzione

Aderiamo al cliente e forniamo alla nostra azienda servizi completi prima e dopo la vendita, quali installazione, messa in servizio, formazione e manutenzione.

Servizio pre-vendita:Prima della firma del contratto, la società fornisce ai clienti varie soluzioni di processo di produzione e servizi di consulenza tecnica per le attrezzature.

Installazione e messa in servizio:Secondo il contratto, la nostra azienda trasporterà in modo sicuro l'attrezzatura al sito di installazione designato dall'utente entro il tempo specificato,e inviare gli ingegneri del servizio tecnico per installarlo sul postoQuando l'utente dispone delle parti di ricambio di base per l'installazione e la messa in servizio, l'ingegnere del servizio tecnico installa e depura la macchina per l'utilizzo dell'utente,garantire che l'ambiente del sito di installazione e di messa in servizio sia pulito, pulito e ordinato.

Formazione post-vendita: L'azienda offre una formazione tecnica gratuita (min. 5 giorni) presso il sito dell'acquirente o il centro di formazione del venditore.

- Controllo dell'utilizzo del software
- Procedure di accensione/spena
- impostazioni dei parametri del pannello e del software
- Pulizia e manutenzione di base delle macchine
- Gestione di guasti hardware comuni
- Precauzioni operative

Manutenzione delle attrezzature

- Garanzia di un anno dopo l'accettazione finale;
- Il tempo di risposta del servizio clienti è entro 24 ore;
- Le riparazioni a pagamento sono fornite dopo il periodo di garanzia.

- No, no.	Nome	Modello	Quota	Unità
1	Macchine per il ripiegamento automatico	FJJ-0-0	1	Impostato
2	Macchine per la lavorazione del legno	CXJ-0-0	1	Impostato
3	Macchine per la tornitura e l'assemblaggio	FZJ-0-0	1	Impostato
4	Macchine per saldatura a doppia testa	DN60-2C	1	Unità
5	Macchine per saldatura a punti a 12 teste	LM-12C	1	Unità
6	Macchine di saldatura a cucitura a doppio lato	2*FVM160-2C	1	Unità
7	Macchine per laminare e livellare	JPJ-0-0	1	Unità
8	Macchine per perforare le estremità	CQJ-0-0	1	Unità
9	Saldatrici ad arco di argon	YHH-4C	2	Unità
10	Macchine per impilare prodotti finiti	MDJ-0-0	1	Unità
11	Scaffalatura per trasportatori	SSJ-0-0	10	Unità

Sistema di controllo Elenco

Pneumatici	Attacco aereo
Controllo	Mitsubishi o Siemens
Servo sistemi	Yaskawa
Cuscinetti lineari e attuatori	THK
Fabbricazione a caldo	Yuci
Altri dispositivi	Siemens
