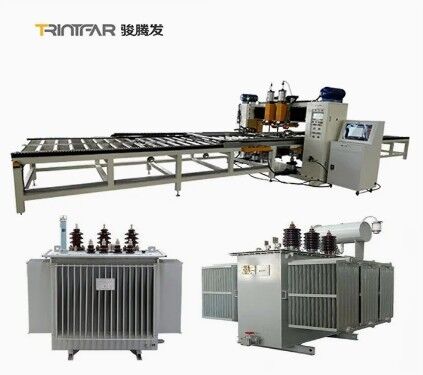

Linea di produzione completamente automatica per radiatori di trasformatori di potenza, produzione industriale, comprese linee di produzione completamente automatiche come pressa a caldo, saldatrice a cucitura e robot di pallettizzazione

Grande immagine : Linea di produzione completamente automatica per radiatori di trasformatori di potenza, produzione industriale, comprese linee di produzione completamente automatiche come pressa a caldo, saldatrice a cucitura e robot di pallettizzazione

Dettagli:

Luogo di origine:	Cina
Marca:	TRINTFAR
Certificazione:	CE
Numero di modello:	FVM-170KVA

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD 10000-50000 set
Imballaggi particolari:	SCATOLA IN LEGNO
Tempi di consegna:	Entro 90 giorni dal pagamento finale
Termini di pagamento:	L/C, D/A, D/P, T/T
Capacità di alimentazione:	50 all'anno

Contatto

Linea di produzione completamente automatica per radiatori di trasformatori di potenza, produzione industriale, comprese linee di produzione completamente automatiche come pressa a caldo, saldatrice a cucitura e robot di pallettizzazione

descrizione

Capacità del macchinario::	120 m/min	Dopo il servizio di garanzia:	Supporto tecnico video
Grado automatico:	Automatico	Condizione:	Nuovo
Voltaggio:	220 V/380 V	potenza (w):	220-450KW
Nome:	Linea di produzione di radiatori a piastre in acciaio cinese ad alta efficienza	Componenti principali::	PLC, motore, cuscinetto, cambio, motore, recipiente a pressione, ingranaggio,

Flusso di lavoro

Flusso di lavoro:Svolgimento→formatura a rulli→ pressa idraulica→ ribaltamento → saldatura a punti multipla→ saldatura del giunto laterale → saldatura della testa → cesoiatura laterale → taglio della testa → prodotto finito → macchina automatica per l'impilamento di pannelli

Apparecchiature principali

Stazione di formatura a rulli
Velocità di laminazione: 6-14 m/min
Pressa idraulica da 315 tonnellate per punzonatura finale a pressione regolabile
Encoder rotativo e servocomando per la precisione di lunghezza/dimensione delle alette
Meccanismo di livellamento assicura la planarità del singolo pezzo
Materiale svolto posizionato su rastrelliera di scarico da 5 tonnellate tramite carrello di carico e laminato in lamiere
Fossa di accumulo opzionale su richiesta del cliente

Stazione di ribaltamento e giunzione
Velocità di trasporto: 5-15 m/min
Ribaltamento di 180° delle alette del radiatore
Dispositivo di ribaltamento: rastrelliera rotante, rastrelliera di ribaltamento, sistema di trasmissione, dispositivo di ribaltamento, dispositivo di spinta, ecc.
Il primo foglio raggiunge la posizione prestabilita → ribaltato sul rastrello di trasporto opposto
Il secondo foglio raggiunge la posizione prestabilita → il dispositivo di spinta lo sposta sul primo foglio, completando la giunzione

Stazione di pre-saldatura a doppia testa
Due set di dispositivi di pressione per saldatura a punti
Potenza: 60 KVA
Dopo il ribaltamento e l'assemblaggio, la macchina di pre-saldatura allinea e fissa i pezzi per la saldatura a punti multipla

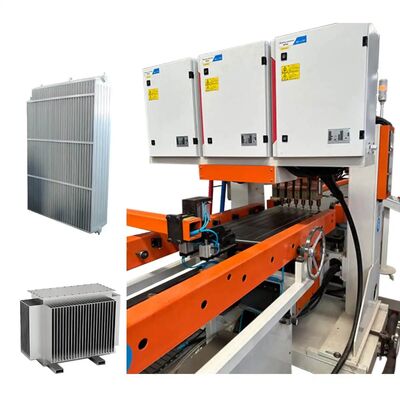

Stazione di saldatura a punti a portale
12 set di dispositivi di pressione per saldatura a punti
Testa di saldatura a doppia testa, 6 punti/riga
Alimentatori CA: 12 set
Potenza: 12 * 50 KVA Saldatura a doppia fila per una maggiore efficienza

Stazione di saldatura a giunto bilaterale
2 set di macchine per saldatura a giunto, disposti simmetricamente
4 set di teste di pressione per saldatura a giunto
2 set di alimentatori per saldatura a frequenza variabile
Potenza: 2 * 160 KVA
Pressione massima: 12.000 N
Meccanismo di trasmissione differenziale
Velocità di saldatura a giunto: 0-2,8 m/min

Stazione di cesoiatura e livellamento a rulli
Composta da scatola macchina, dispositivo di azionamento, dispositivo di cesoiatura, meccanismo di schiacciamento del bordo, meccanismo di livellamento, sistema di controllo elettronico, sistema pneumatico, ecc.
La cesoia a rulli taglia entrambi i lati; disco taglierina in acciaio per utensili legati (resistente agli urti, all'usura, lunga durata)
Velocità di cesoiatura a rulli: 2-6 m/min
Potenza di azionamento: 4 kW

Stazione di punzonatura terminale
Composta da base, meccanismo di sollevamento, telaio di punzonatura, matrice di punzonatura, cilindro di punzonatura, cilindro di sollevamento e stazione idraulica
Utilizzato per cesoiare le estremità libere per garantire l'allineamento e la coerenza del bordo
Matrice di punzonatura con bordo smussato per ridurre la forza di punzonatura
Pressione della macchina di punzonatura: 160 T

Stazione di saldatura ad arco argon terminale
2 set di attrezzature, disposti simmetricamente
1 set per la saldatura dell'estremità anteriore, 1 set per la saldatura dell'estremità posteriore del pezzo
4 set di alimentatori per saldatura ad arco argon Panasonic
Intervallo di corrente: 5-315 A
Velocità di saldatura: 300-600 mm/min

Stazione di pallettizzazione
Quantità di stoccaggio per rastrelliera di pallettizzazione: 40 pezzi
Distanza tra i pallet: 45 mm
Metodo di presa: il morsetto cilindrico afferra il materiale, la pinza ruota di 90° per posizionarlo sulla rastrelliera
Metodo di lavoro del carrello materiale: movimento passo-passo servoassistito, si sposta alla posizione successiva dopo aver posizionato 1 pezzo, sostituzione manuale del carrello quando la rastrelliera è piena

Macchina punzonatrice per tubi di mandata

La macchina punzonatrice per tubi di mandata si indicizza automaticamente per creare fino a 40 coppie di fessure su un tubo (massimo 40 pannelli). Il tubo viene tagliato con 2 fessure rettangolari appositamente sagomate per pannello. Il supporto interno impedisce la deformazione durante la punzonatura. Tempo ciclo per punzonatura: circa 6 secondi.

Attrezzatura di assemblaggio
L'attrezzatura di assemblaggio orizzontale aiuta nell'assemblaggio dei pannelli del radiatore sui tubi di mandata. I pannelli vengono posizionati in un'attrezzatura a rastrelliera sulla macchina di impilamento automatica e quindi nell'attrezzatura. Un'estremità viene regolata manualmente per la lunghezza, mentre l'altra estremità utilizza una pressa idraulica per tenere e posizionare per la saldatura a punti.

Tavolo di saldatura flange
L'attrezzatura a montaggio flangiato motorizzata è progettata per allineare con precisione le flange di montaggio sull'asse centrale del radiatore. Con regolazioni motorizzate per la lunghezza del pannello e la profondità di assemblaggio, consente una rapida riconfigurazione per le modifiche di produzione. Il posizionamento del servomotore garantisce assemblaggi precisi.

Tavolo girevole per assemblaggio saldatura
L'attrezzatura girevole motorizzata è progettata per girare gli elementi del radiatore per l'assemblaggio del radiatore, dopo aver saldato il tubo di mandata da un lato, quindi girare il radiatore per saldare l'altro lato.

Altre informazioni

Dettagli del prodotto

Servizi tecnici

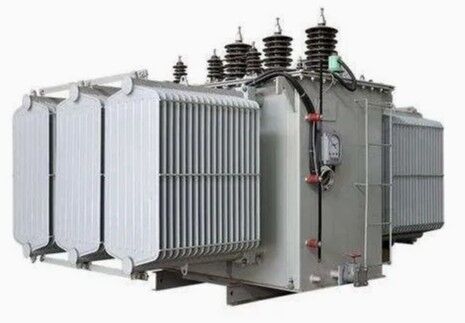

La linea di produzione di alette per radiatori per trasformatori Trintfar Horse soddisfa gli standard internazionali e offre un prezzo più economico e competitivo.

Diagramma di disposizione della linea di produzione completamente automatica di alette per radiatori per trasformatori

Risultati di produzione

Aderire alla centralità del cliente e fornire alla vostra azienda servizi completi di pre-vendita e post-vendita come installazione, messa in servizio, formazione e manutenzione.

Servizio di pre-vendita: Prima della firma del contratto, l'azienda fornisce ai clienti varie soluzioni di processo produttivo e servizi di consulenza tecnica per le attrezzature.

Installazione e messa in servizio: Secondo il contratto, la nostra azienda trasporterà in sicurezza le attrezzature nel sito di installazione designato dall'utente entro il tempo specificato e invierà ingegneri del servizio tecnico per installarle in loco. Quando l'utente dispone dei pezzi di ricambio di base per l'installazione e la messa in servizio, l'ingegnere del servizio tecnico installerà e debuggerà la macchina per l'uso da parte dell'utente, garantendo che l'ambiente del sito di installazione e messa in servizio sia ordinato, pulito e organizzato.

Formazione post-vendita: L'azienda offre formazione tecnica gratuita (min. 5 giorni) presso il sito dell'acquirente o il centro di formazione del venditore. Gli argomenti chiave includono:

-Utilizzo del software di controllo
-Procedure di accensione/spegnimento
-Impostazioni dei parametri del pannello e del software
-Pulizia e manutenzione di base della macchina
-Gestione dei guasti hardware comuni
-Precauzioni operative

Manutenzione delle attrezzature

-Garanzia di un anno dopo l'accettazione finale;
-Il tempo di risposta del servizio clienti è entro 24 ore;
-Riparazioni a pagamento fornite dopo il periodo di garanzia.

No	Nome	Modello	Quantità	Unità
1	Macchina svolgitrice automatica	FJJ-0-0	1	Set
2	Macchina formatrice e cesoiatrice a rulli	CXJ-0-0	1	Set
3	Macchina girevole e di assemblaggio	FZJ-0-0	1	Set
4	Macchina di pre-saldatura a doppia testa	DN60-2C	1	Unità
5	Macchina di saldatura a punti a portale a 12 teste	LM-12C	1	Unità
6	Macchina di saldatura a giunto bilaterale	2*FVM160-2C	1	Unità
7	Macchina di laminazione e livellamento	JPJ-0-0	1	Unità
8	Macchina punzonatrice terminale	CQJ-0-0	1	Unità
9	Macchina di saldatura ad arco argon terminale	YHH-4C	2	Unità
10	Macchina impilatrice prodotto finito	MDJ-0-0	1	Unità
11	Rastrelliera di trasporto	SSJ-0-0	10	Unità

Elenco sistema di controllo

Pneumatica	Airtac
Controllo	Mitsubishi o Siemens
Sistemi Servo	Yaskawa
Cuscinetti Lineari e Attuatori	THK
Idraulica	Yuci
Elettrica	Siemens
