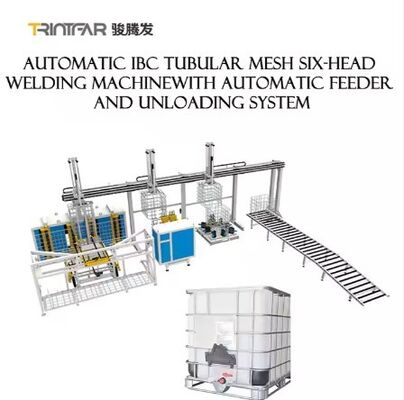

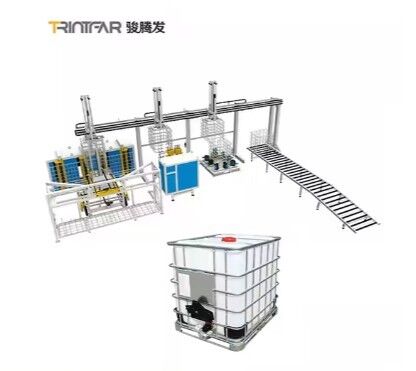

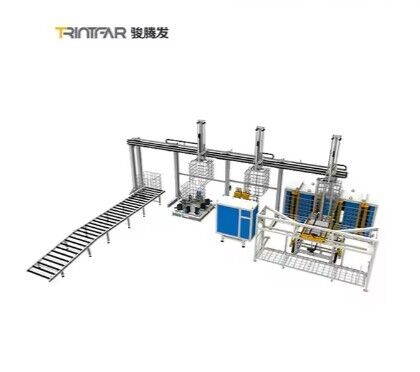

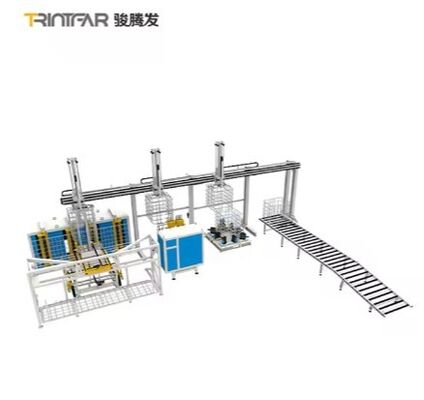

Diagramma di layout della linea di produzione del telaio del cage IBC
Risultati di produzione
Elenco configurazione attrezzature
| NO | Nome attrezzatura | Unità | Quantità | Funzioni principali |
| 1 | Saldatrice a portale per maglie | Unità | 1 | Saldatura multipunto per maglie |
| 2 | Alimentatore automatico per maglie | Set | 1 | Carico automatico di tubi lunghi e corti |
| 3 | Manipolatore per la presa di materiale per maglie | Unità | 1 | Scarico (impilamento) maglie |
| 4 | Piegatrice a quattro assi | Set | 1 | Piegatura e formatura di maglie con testa a restringimento |
| 5 | Macchina di bloccaggio | Set | 1 | Piegatura e interblocco di maglie |
| 6 | Piattaforma di punzonatura | Set | 1 | Punzonatura e taglio del tubo inferiore sotto il telaio |
| 7 | Manipolatore telaio | Set | 1 | Tre manipolatori che si muovono su e giù per afferrare il telaio |
| 8 | Saldatrice per piedi in acciaio | Set | 1 | Saldatura dei piedi in acciaio del telaio inferiore |
| 9 | Manipolatore per la presa di materiale per saldatura di piedi in acciaio | Set | 1 | Prelievo, trasferimento e impilamento del telaio inferiore dopo la saldatura |
| 10 | Macchina automatica a tenuta stagna | Set | 1 | Test della tenuta del liner |
| 11 | Piegatrice automatica a doppio tubo per il tubo inferiore | Set | 1 | Restringimento, goffratura e piegatura del tubo inferiore |
| 12 | Piattaforma di prova a vibrazione | Set | 1 | Test della solidità e protezione dei barili IBC |
