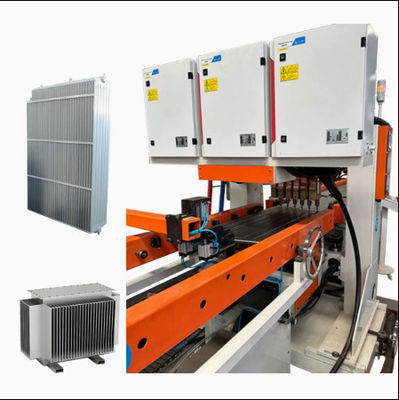

Linea di produzione di radiatori trasformatori

Linea di produzione di radiatori trasformatori

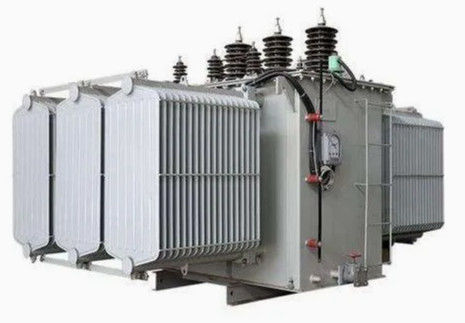

Transformer Radiator Production Line Production Radiator Machine
Linea di produzione di radiatori trasformatori Linea di produzione di radiatori trasformatori Linea di produzione di radiatori trasformatori Linea di produzione di radiatori trasformatori Linea di produzione di radiatori trasformatori

Grande immagine :  Linea di produzione di radiatori trasformatori

Dettagli:
Luogo di origine: Cina
Marca: Trintfar
Certificazione: CE
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: 10000~500000

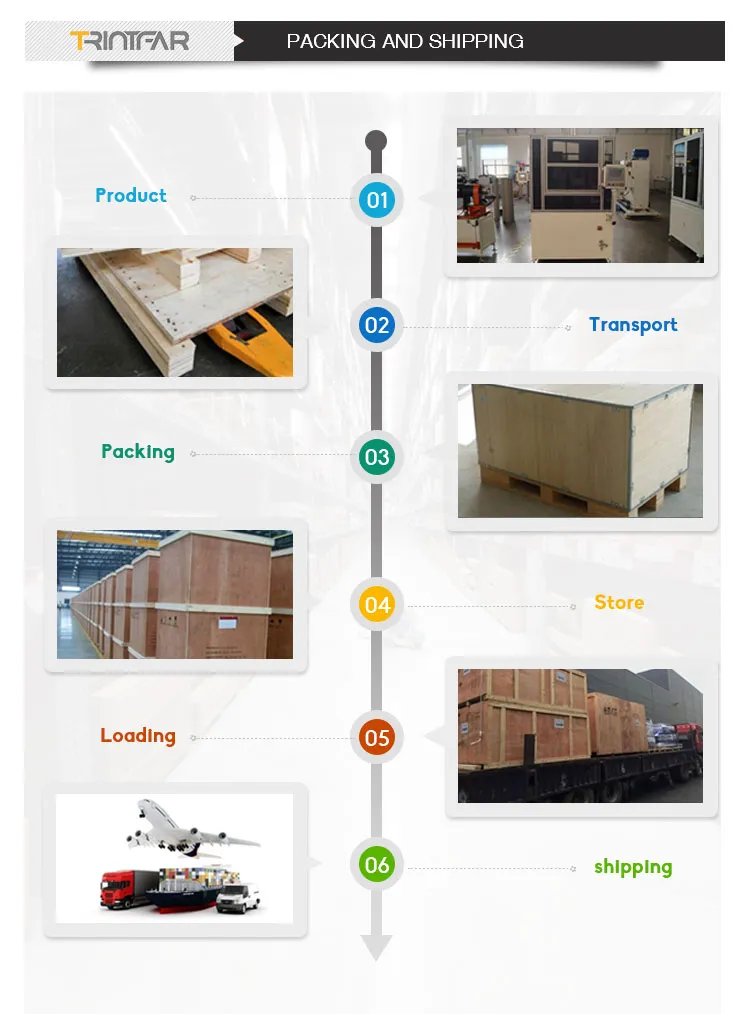

Imballaggi particolari: supporti in legno/casse in legno
Tempi di consegna: 60 ~ 90
Termini di pagamento: L/C, D/A, D/P, T/T
Contatto

Linea di produzione di radiatori trasformatori

descrizione
Modello n.: FVM-170KVA Portata di produzione: linea di prodotti
Certificazione: ISO, CE, ABS Servizio post-vendita: 1 anno di garanzia
Pacchetto di trasporto: Scatola di legno Marchio: TRINTFAR
Evidenziare:

Linea di produzione di macchine per radiatori

,

Linea di produzione del radiatore del trasformatore

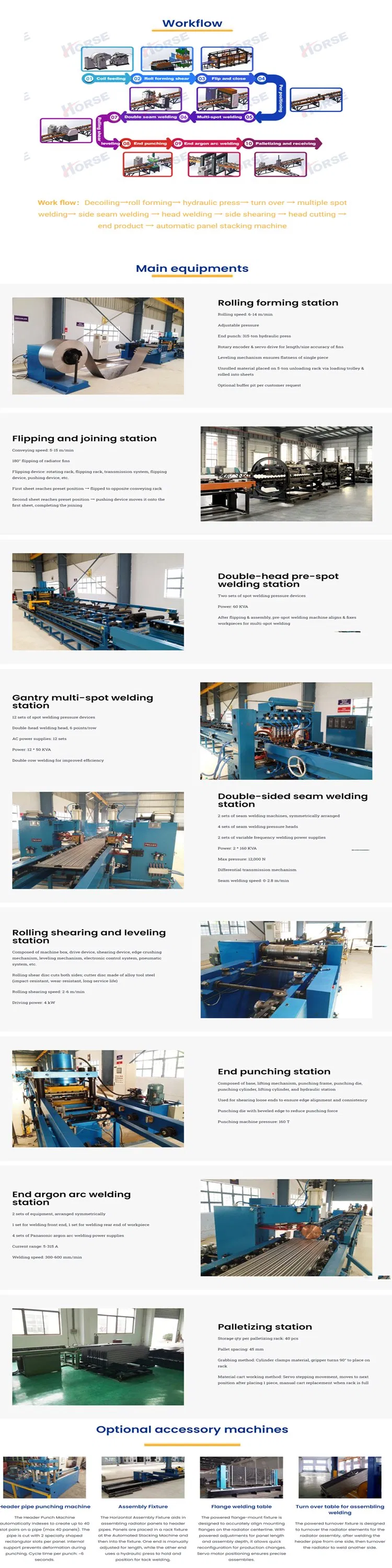

Flusso di lavoro

Linea di produzione di radiatori trasformatori 0

Flusso di lavoro:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
Attrezzature principali

Linea di produzione di radiatori trasformatori 1



Macchine per il caricamento delle traverse dei pannelli

Caricamento manuale di materiali impilati su carrelli di piattaforma di alimentazione con il carrello di rampa, con due posizioni di posizionamento del materiale su ciascun lato.
La pinza a traliccio afferra automaticamente i materiali da entrambi i lati del carrello e li colloca sul cavo trasportatore.
Il meccanismo di posizionamento di chiusura centrale allinea il pannello sul trasportatore.
Il meccanismo servo-driven sposta la scheda verso la macchina di saldatura pre-spot per la saldatura spot su entrambi i lati.

Macchine per il carico e la pressatura di anelli di canalizzazione dell'acqua

L'anello di navigazione utilizza una piastra vibrante alimentata da un sistema a doppia traccia.
Due teste di pressione su ciascun lato premono gli anelli di navigazione sul lato anteriore e posteriore.
La trasmissione del materiale utilizza una alimentazione a rulli azionata.

Linea di produzione di radiatori trasformatori 2

Macchine per la tornitura e l'assemblaggio

Veloce e accurato lancio.
Catene di alta qualità per la trasmissione; motore riduttore da 400W come motore.
Motore di riduzione delle marce con sensore per un posizionamento preciso della rotazione.
Controllo automatico, nessun intervento manuale.
Consiste in un corpo di tornitura, un dispositivo di carico, una console elettrica, un sistema operativo e un recinto di sicurezza.e un efficiente trasferimento di materiale tra le operazioni.

Saldatrice per il posizionamento pre-spot del pannello

Il pannello scorre automaticamente alla posizione di arresto della saldatura sul portabicchieri e i saldatori su entrambi i lati iniziano la saldatura pre-spot.Utilizza 1 serie di alimentatori CA DN75.

Linea di produzione di radiatori trasformatori 3

Saldatrice multi-punto a portiere a pannello

3 macchine di saldatura multi-punto a portiere per la saldatura. Ogni unità ha 18 serie di giunti di saldatura a cilindro.Stepper di collegamento servo ad alta velocità alimenta la pinza in avanti per alimentare la piastra del canale d'acqua.

Macchine per la saldatura pre-spot di lamiere a convezione

La lamina di convezione viene caricata manualmente sulla guida degli attrezzi in linea.Materiali spinti manualmente nella prima fila di posizioni predeterminate per la saldaturaL'apparecchiatura cambia automaticamente per i punti di saldatura rimanenti.

Linea di produzione di radiatori trasformatori 4

Saldatrici a convezione per lamiere a portiere a più punti

Percorso predefinito: Il foglio di convezione segue un percorso preimpostato nella guida degli utensili.
Saldatura a doppio grilletto: 2 saldatori multi-punto per portiere.
Articulazioni pneumatiche: 16 serie per unità.
Fornitura di corrente alternata: AC & unilaterale per la saldatura a fila.
Servo Stepper: Servo stepper ad alta velocità alimenta la pinza per la piastra del canale d'acqua.

Convogliatori a linea a forma di U

Utilizzare un carrello trasportatore per trasferire materiali in formato U.
Efficienza nello spazio: la forma a U consente di risparmiare spazio e ottimizza il processo.
Facilità di utilizzo: Una portata di lavoro più piccola, conveniente, riduce l'intensità.

Linea di produzione di radiatori trasformatori 5

Saldatrici a cucitura a doppia testa a lato lungo

Saldatura simultanea: Saldare entrambi i lati lunghi contemporaneamente.
Fornitore di alimentazione: 300 KVA di corrente alternata a media frequenza per saldatura stabile a lungo termine.

Saldatrice a cucitura a doppia testa a corto lato 2 Set

Utilizzare una fonte di alimentazione di saldatura a corrente alternata a media frequenza per garantire una saldatura altamente stabile per lungo tempo.

Linea di produzione di radiatori trasformatori 6

Macchine per la pulizia e il taglio a due lati

Pulire e tagliare i prodotti saldati a lato lungo.

Macchine per la tosatura

Processo di taglio: Eseguire il taglio dei materiali richiesti.
Materiale di taglio: Lama di acciaio bianco.
Metodo di taglio: Taglio con le forbici.

Linea di produzione di radiatori trasformatori 7

Macchine per il taglio di arco a quattro angoli

Formazione dell' angolo: Taglia gli angoli taglienti per formare i bordi arrotondati.
Materiale di taglio: Acciaio bianco.
Metodo di taglio: Punzione idraulica.

Saldatrici automatiche a doppia testa a tre vie

Potenza di saldatura: Fonte di alimentazione a media frequenza MD80.
Flusso di materiale: Canali a doppio lato per l'attracco e la rotazione. Metodo di trasporto: Piastra a catena per il trasporto di materiali a tre vie. Alimentazione automatica: Posizionamento della pinza e della saldatura per un funzionamento preciso.

Linea di produzione di radiatori trasformatori 8

Macchina di saldatura automatica con gancio di supporto

Potenza di saldatura: Fonte di alimentazione a media frequenza MD40.
Metodo di alimentazione: Impilazione a clip per l'alimentazione del materiale.
Caricamento: La pinza pneumatica carica i materiali in posizione di saldatura.

Macchine di rilevamento automatico di tenuta dell'aria a pressione

Pressione di prova: 10 bar.
Metodo di prova: Prova di pressione automatica nel serbatoio dell'acqua.
Altre informazioni
Dettagli del prodotto Servizi tecnici
Linea di produzione del radiatore a pannello di acciaio in forma di U Aderiamo al cliente e forniamo alla nostra azienda servizi completi prima e dopo la vendita, quali installazione, messa in servizio, formazione e manutenzione.
Linea di produzione di radiatori trasformatori 9 Servizio pre-vendita: Prima della firma del contratto, la società fornisce ai clienti varie soluzioni di processo di produzione e servizi di consulenza tecnica per le attrezzature.
Risultati della produzione Installazione e messa in servizio: Secondo il contratto, la nostra azienda trasporterà in modo sicuro l'attrezzatura al sito di installazione designato dall'utente entro il tempo specificato,e inviare gli ingegneri del servizio tecnico per installarlo sul postoQuando l'utente dispone delle parti di ricambio di base per l'installazione e la messa in servizio, l'ingegnere del servizio tecnico installa e depura la macchina per l'utilizzo dell'utente,garantire che l'ambiente del sito di installazione e di messa in servizio sia pulito, pulito e ordinato.
Linea di produzione di radiatori trasformatori 10 Formazione post-vendita L'azienda offre una formazione tecnica gratuita (min. 5 giorni) presso il sito dell'acquirente o il centro di formazione del venditore.
- Controllo dell'utilizzo del software - Procedure di accensione/spena
- impostazioni dei parametri del pannello e del software
- Pulizia e manutenzione di base delle macchine
- Gestione di guasti hardware comuni
- Precauzioni operative
Manutenzione delle attrezzature
- Garanzia di un anno dopo l'accettazione finale;
- Il tempo di risposta del servizio clienti è entro 24 ore;
- Le riparazioni a pagamento sono fornite dopo il periodo di garanzia.
- No Nome Materiale Altre note
1 Pannello Placca di acciaio laminata a freddo 1spessore di.1 mm
2 Placca di convezione Placca di acciaio laminata a freddo 0spessore di 0,3 mm
3 Tipo di interfaccia   4x G 1/2 interfaccia interna del filo
4 Lunghezza del prodotto   400-3000 mm
5 Larghezza del prodotto   300/400/500/600/900 mm

Elenco delle configurazioni delle apparecchiature



- No Nome dell'apparecchiatura Modello Quantità Unità
1 Macchine per il caricamento delle traverse dei pannelli HJ-0-0 1 set
2 Macchine per il carico e la pressatura di anelli di canalizzazione dell'acqua YZJ-0-0 1 set
3 Macchine di tornitura e di montaggio 1 FZJ-0-0 1 set
4 Saldatrice per il posizionamento pre-spot del pannello DN75-2C 1 set
5 Saldatrice multi-punto a portiere a pannello 10*DN60-36C 3 set
6 Macchine per la saldatura pre-spot di lamiere a convezione 2*DN63-4C 1 set
7 Saldatrici a convezione per lamiere a portiere a più punti 4*DN63-16C 3 set
8 Convogliatori a linea a forma di U ZJG-0-0 1 set
9 Saldatrici a cucitura a doppia testa a lato lungo 2*FVM300-2C 1 set
10 Saldatrice a cucitura a doppia testa a corto lato 1 2*FVM300-2C 1 set
11 Saldatrice a cucitura a doppia testa a corto lato 2 2*FVM300-2C 1 set
12 Macchine per la pulizia e il taglio a due lati XBJ-0-0 1 set
13 Macchine per la tosatura JCJ-0-0 1 set
14 Macchine per il taglio di arco a quattro angoli QJJ-0-0 1 set
15 Macchine di tornitura e di montaggio 2 FZJ-0-0 1 set
16 Saldatrici automatiche a doppia testa a tre vie 2*MD80-2C 1 set
17 Macchina di saldatura automatica con gancio di supporto 2*MD40-4C 1 set
18 Macchine di rilevamento automatico di tenuta dell'aria a pressione JCJ-0-0 1 set
19 Convogliatore di scarico SSJ-0-0 1 set



Configurazione dell'acqua, dell'elettricità e del gas

Progetto Parametri
Distribuzione totale della potenza 1600 KVA (la potenza totale utilizzata è di circa 1000 KVA)
Pressione della sorgente di gas 0.6MPa
Pressione della fonte d'acqua 0.15MPa~0.30MPa
Requisiti in materia di sorgenti di aria compressa 1000L/min
Flusso d'acqua totale 1200L/min
Lungo*larghezza dell'attrezzatura 60 m*10 m
