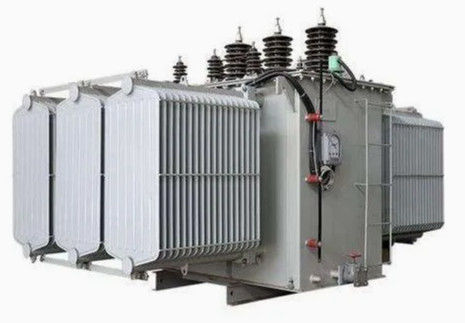

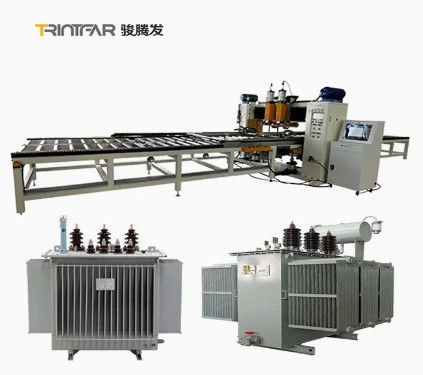

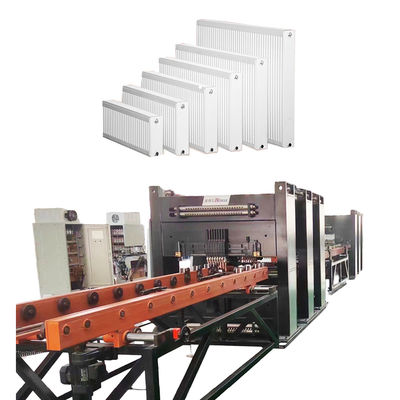

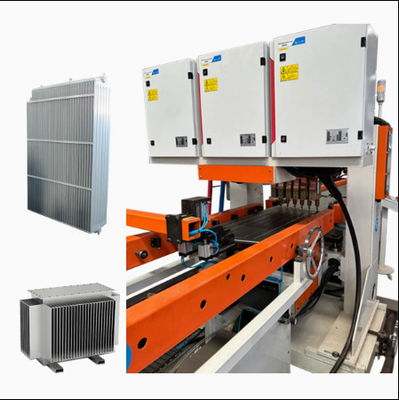

Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura

Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura
Cooling Corrugated Fin Walls Distribution Power Transformer Oil Immersed Radiator Fin Automatic Welding Production Line
Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura

Grande immagine :  Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura

Dettagli:
Luogo di origine: Cina
Marca: Trintfar
Certificazione: CE
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: 10000~80000
Imballaggi particolari: supporti in legno/casse in legno
Tempi di consegna: 90~120
Termini di pagamento: L/C, D/A, D/P, T/T
Contatto

Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura

descrizione
Linea di produzione automatica: Completo Produzione flessibile: Produzione intelligente
Automazione: Automazione Garanzia: Garanzia di 1 anno
Specification: other Origine: Cina
Portata di produzione: Linee di prodotti Certificazione: ISO, CE, ABS

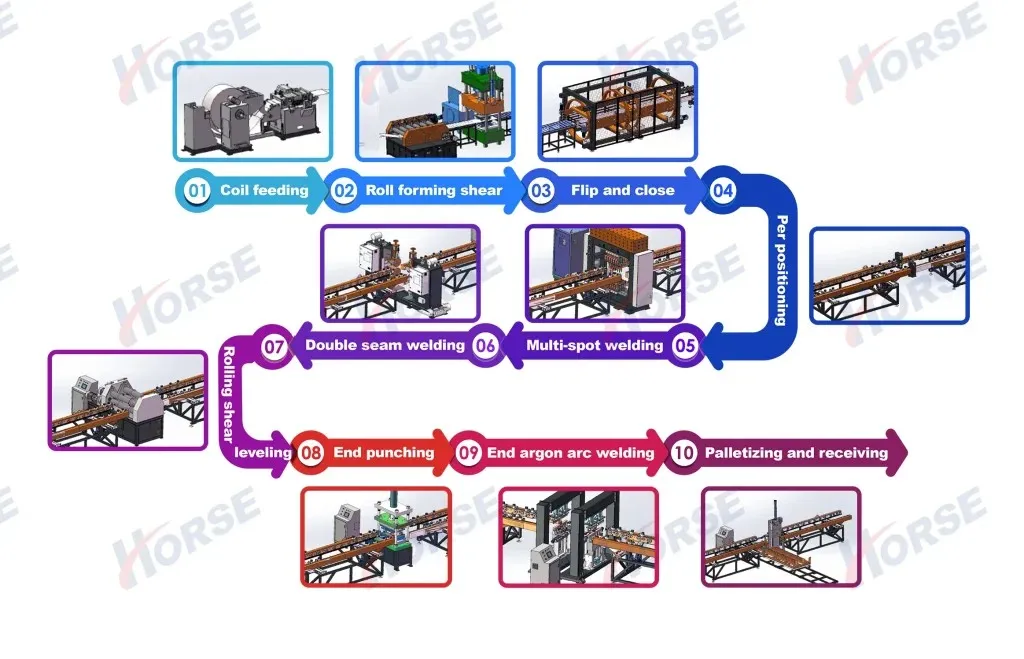

Flusso di lavoro

Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 0Flusso di lavoro: Svolgimento→formatura a rulli→ pressa idraulica→ ribaltamento → saldatura a punti multipli→ saldatura a tenuta laterale → saldatura della testa → taglio laterale → taglio della testa → prodotto finale → macchina automatica di impilaggio pannelli

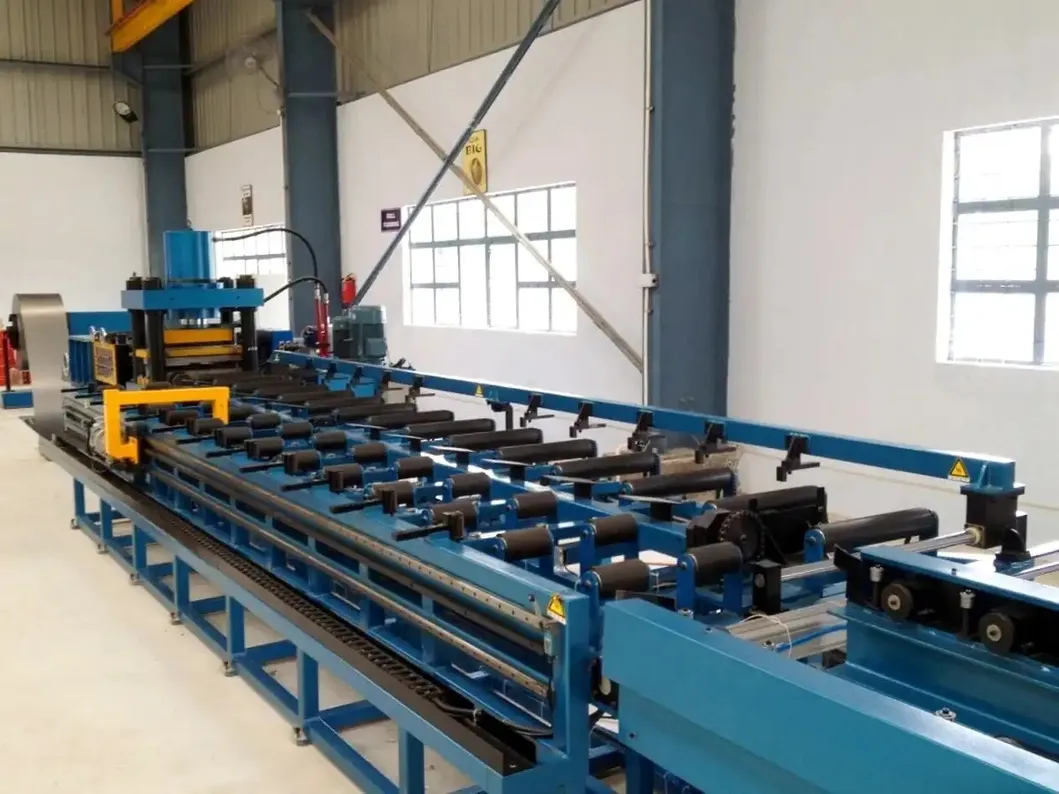

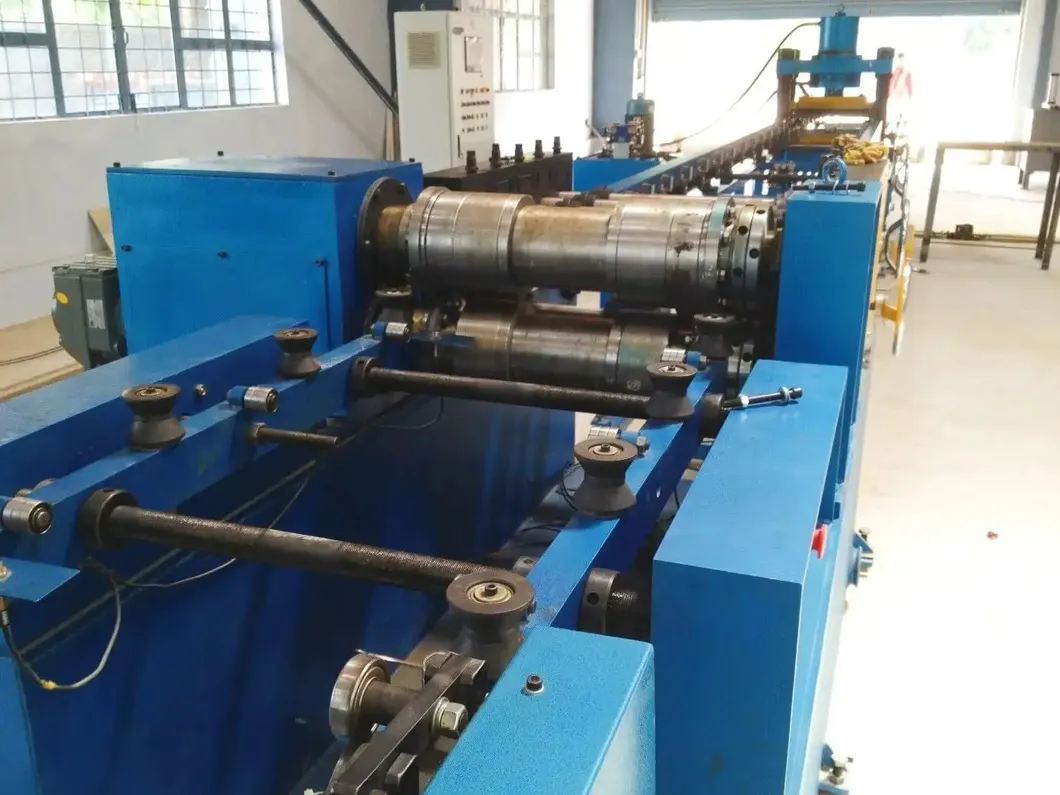

Principali attrezzature

Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 1 Stazione di formatura a rulli

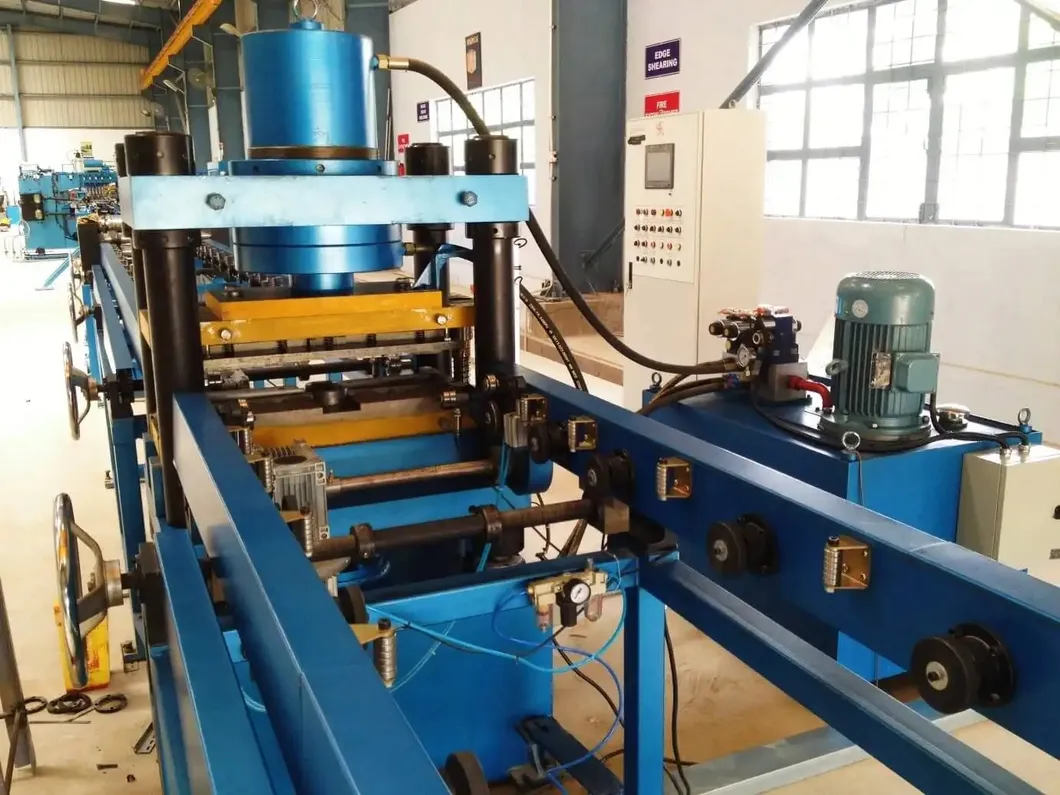

Velocità di laminazione: 6-14 m/min

Pressione regolabile

Punzonatura finale: pressa idraulica da 315 tonnellate

Encoder rotativo e servocomando per la precisione della lunghezza/dimensione delle alette

Meccanismo di livellamento assicura la planarità del singolo pezzo

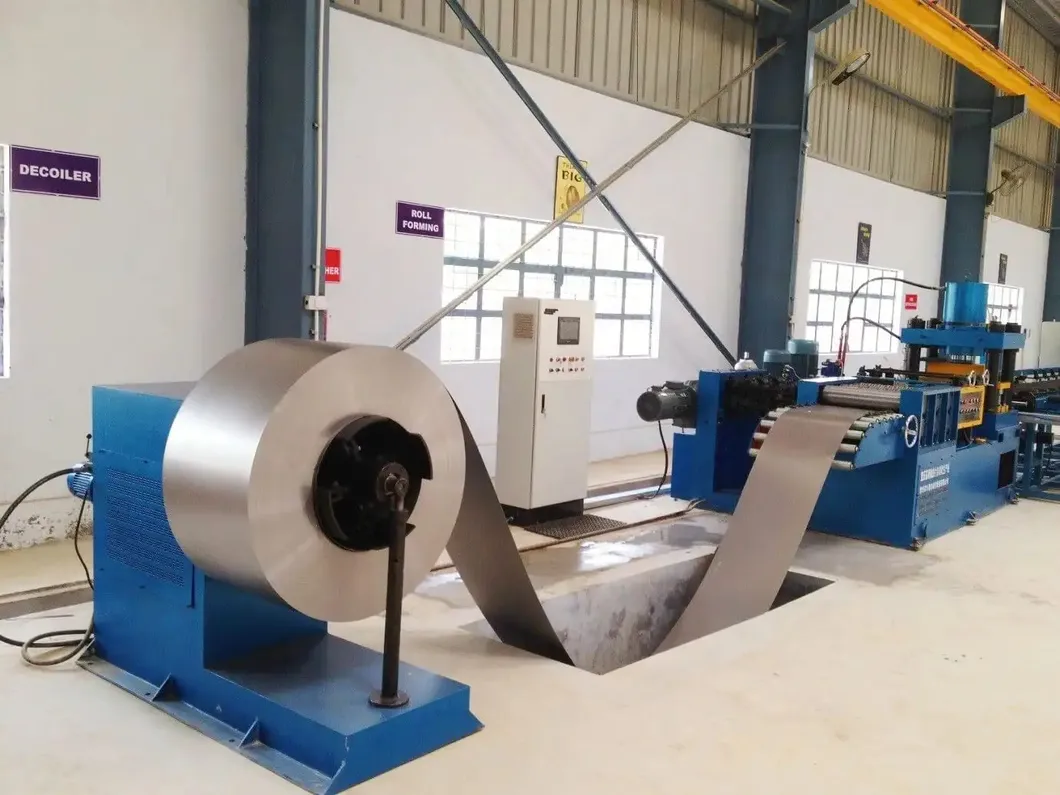

Materiale svolto posizionato su un rack di scarico da 5 tonnellate tramite carrello di carico e laminato in fogli

Fossa tampone opzionale su richiesta del cliente

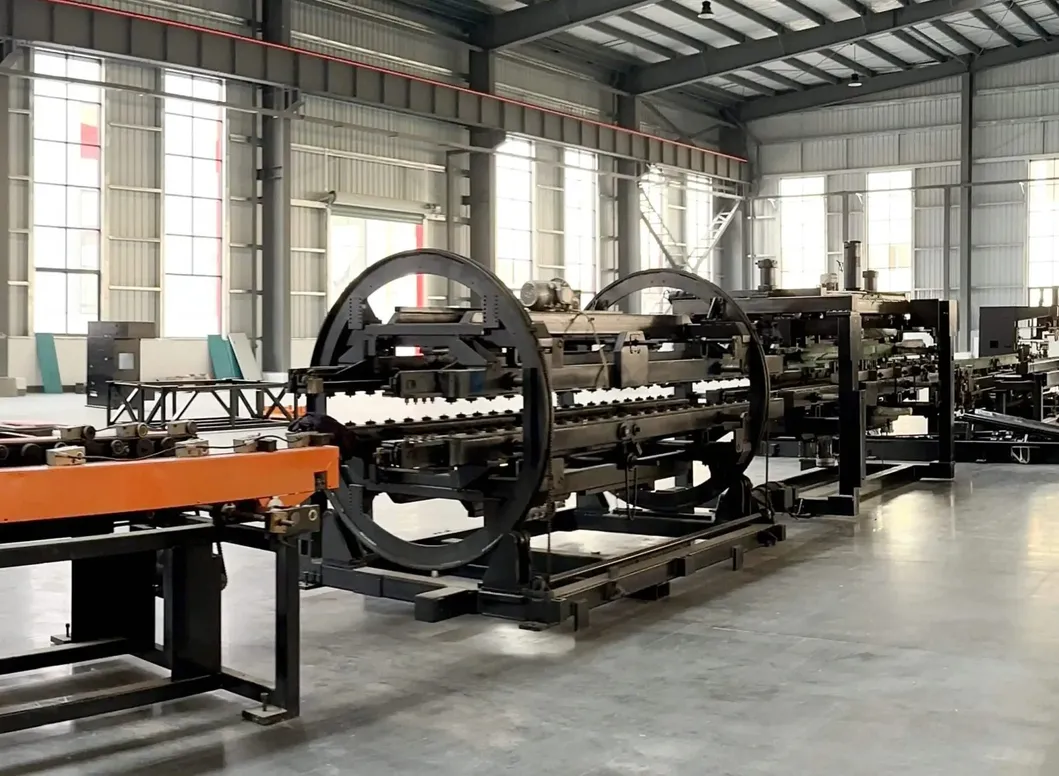

Stazione di ribaltamento e giunzione

Velocità di trasporto: 5-15 m/min

Ribaltamento a 180° delle alette del radiatore

Dispositivo di ribaltamento: rack rotante, rack di ribaltamento, sistema di trasmissione, dispositivo di ribaltamento, dispositivo di spinta, ecc.

Il primo foglio raggiunge la posizione preimpostata → ribaltato sul rack di trasporto opposto

Il secondo foglio raggiunge la posizione preimpostata → il dispositivo di spinta lo sposta sul primo foglio, completando la giunzione		 Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 2
Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 3 Stazione di pre-saldatura a punti a doppia testa

Due set di dispositivi di pressione per saldatura a punti

Potenza: 60 KVA

Dopo il ribaltamento e l'assemblaggio, la macchina di pre-saldatura a punti allinea e fissa i pezzi per la saldatura a punti multipli

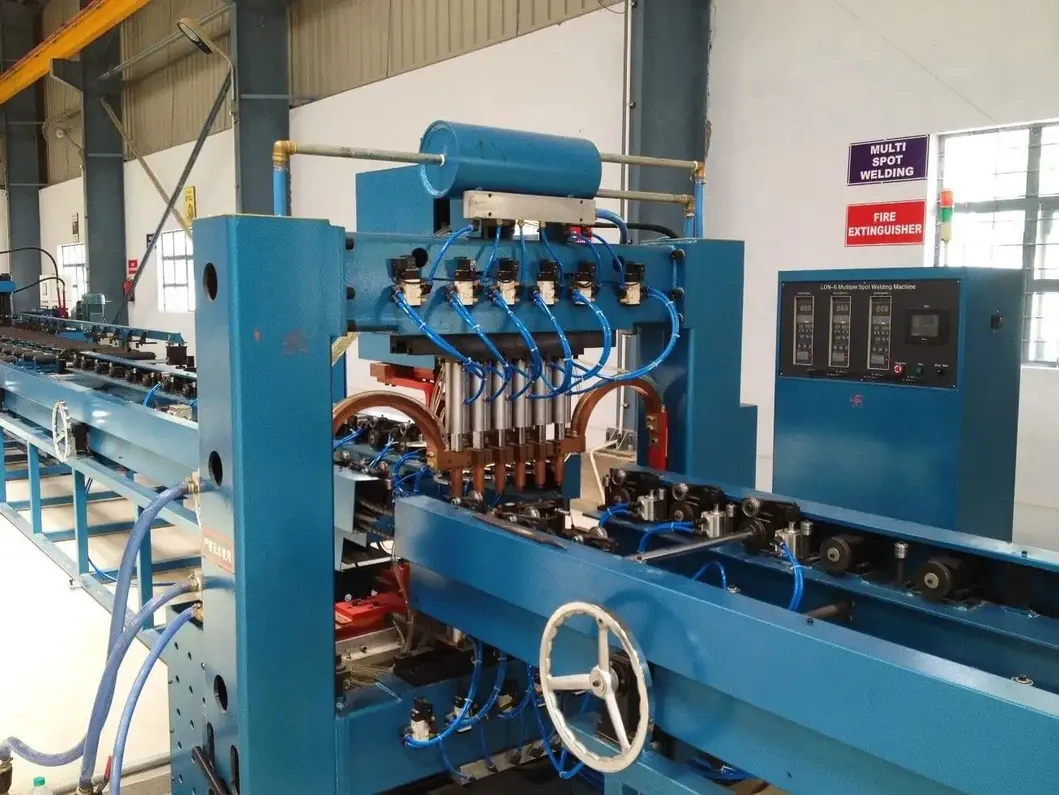

Stazione di saldatura a punti multipli a portale

12 set di dispositivi di pressione per saldatura a punti

Testa di saldatura a doppia testa, 6 punti/fila

Alimentatori CA: 12 set

Potenza: 12 * 50 KVA

Saldatura a doppia fila per una maggiore efficienza		 Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 4
Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 5 Stazione di saldatura a tenuta a doppia faccia

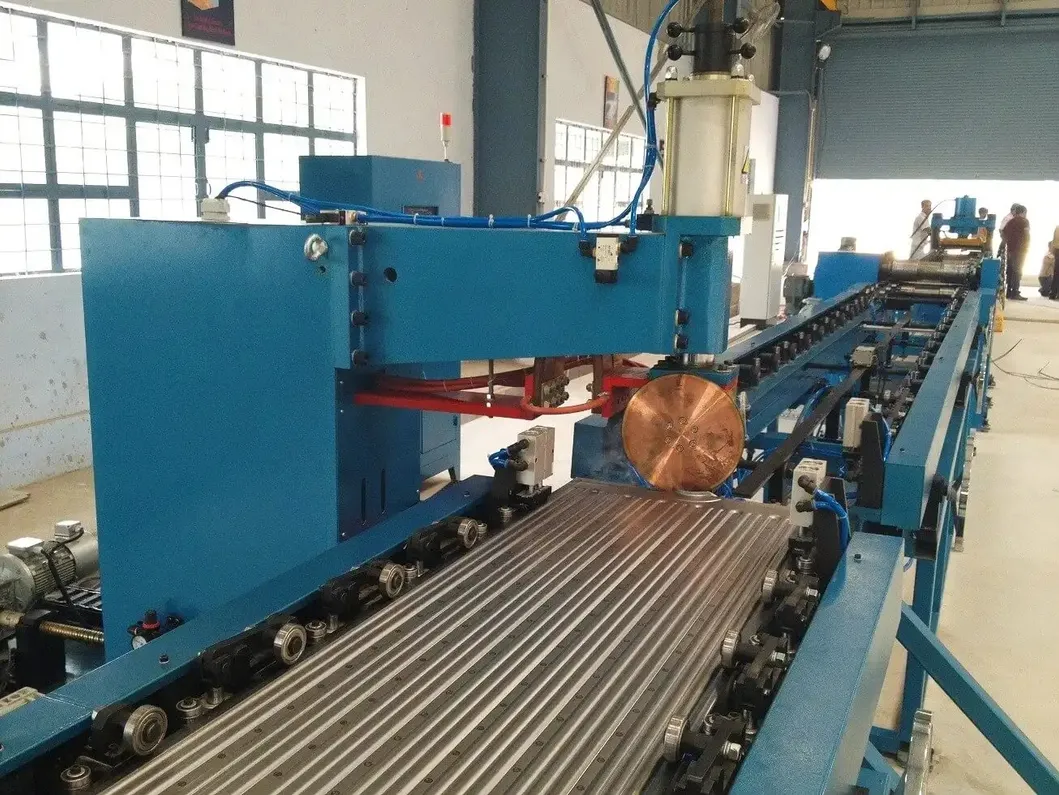

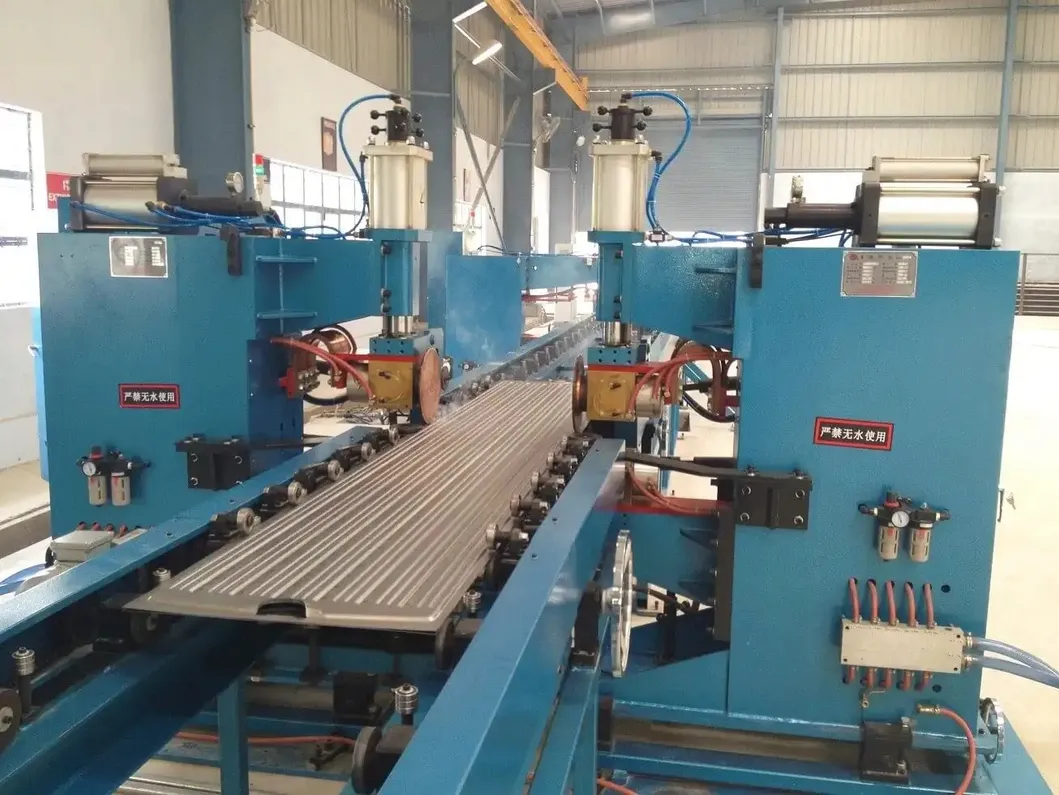

2 set di saldatrici a tenuta, disposte simmetricamente

4 set di teste di pressione per saldatura a tenuta

2 set di alimentatori di saldatura a frequenza variabile

Potenza: 2 * 160 KVA

Pressione massima: 12.000 N

Meccanismo di trasmissione differenziale

Velocità di saldatura a tenuta: 0-2,8 m/min
Stazione di taglio e livellamento a rulli

Composta da scatola macchina, dispositivo di azionamento, dispositivo di taglio, meccanismo di schiacciamento dei bordi, meccanismo di livellamento, sistema di controllo elettronico, sistema pneumatico, ecc.

Il disco di taglio a rulli taglia entrambi i lati; disco di taglio in acciaio per utensili in lega (resistente agli urti, resistente all'usura, lunga durata)

Velocità di taglio a rulli: 2-6 m/min

Potenza di azionamento: 4 kW		 Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 6
Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 7 Stazione di punzonatura finale

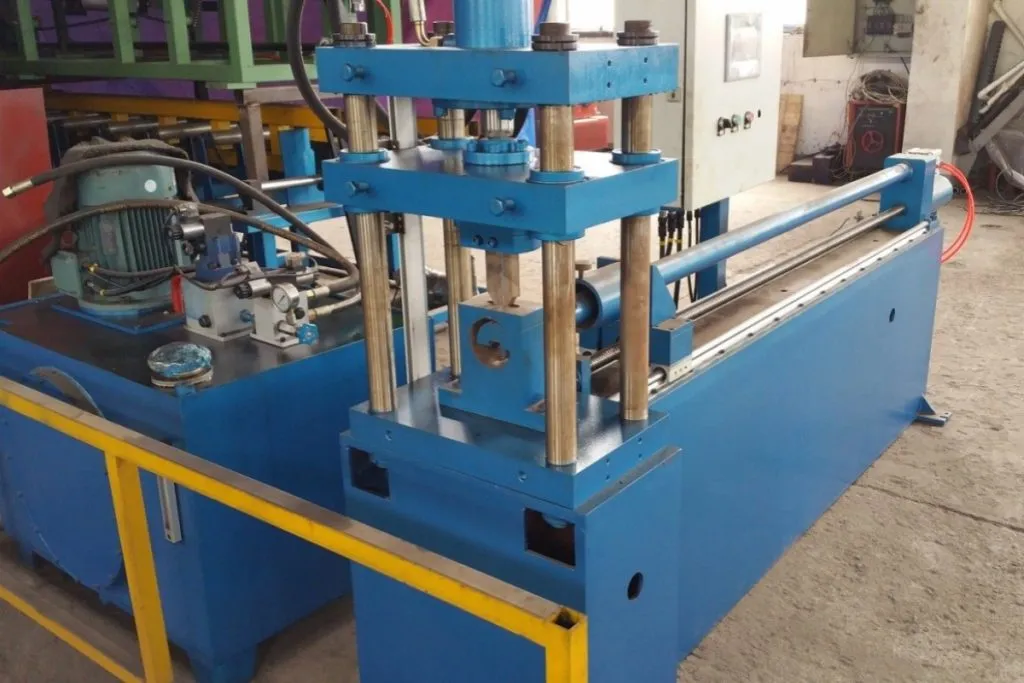

Composta da base, meccanismo di sollevamento, telaio di punzonatura, matrice di punzonatura, cilindro di punzonatura, cilindro di sollevamento e stazione idraulica

Utilizzata per tagliare le estremità libere per garantire l'allineamento e la consistenza dei bordi

Matrice di punzonatura con bordo smussato per ridurre la forza di punzonatura

Pressione della punzonatrice: 160 T
Stazione di saldatura ad arco con gas argon finale

2 set di attrezzature, disposte simmetricamente

1 set per la saldatura dell'estremità anteriore, 1 set per la saldatura dell'estremità posteriore del pezzo

4 set di alimentatori di saldatura ad arco con gas argon Panasonic

Intervallo di corrente: 5-315 A

Velocità di saldatura: 300-600 mm/min		 Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 8

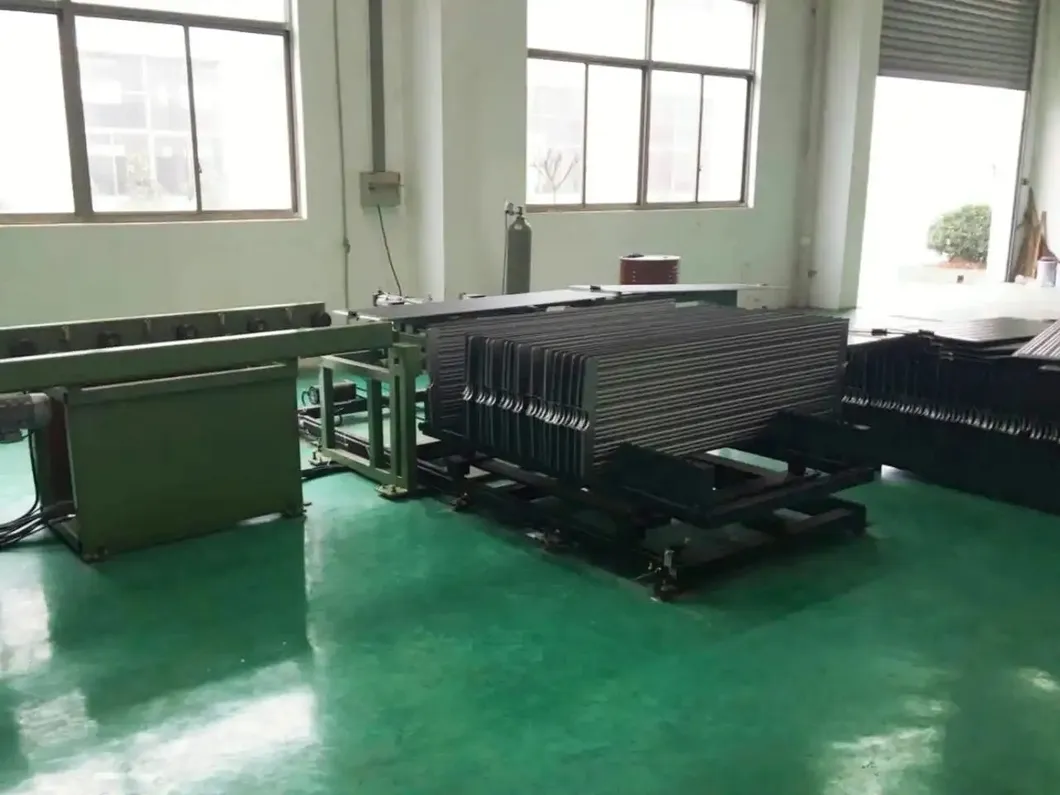

Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 9 Stazione di pallettizzazione

Quantità di stoccaggio per rack di pallettizzazione: 40 pezzi

Spaziatura pallet: 45 mm

Metodo di presa: la pinza a cilindro blocca il materiale, la pinza ruota di 90° per posizionare sul rack

Metodo di lavoro del carrello portamateriali: movimento a passo servo, si sposta nella posizione successiva dopo aver posizionato 1 pezzo, sostituzione manuale del carrello quando il rack è pieno



Macchine accessorie opzionali

Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 10 Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 11 Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 12 Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 13
Punzonatrice per tubi di intestazione Dispositivo di assemblaggio Tavolo di saldatura flangia Tavolo di ribaltamento per l'assemblaggio della saldatura

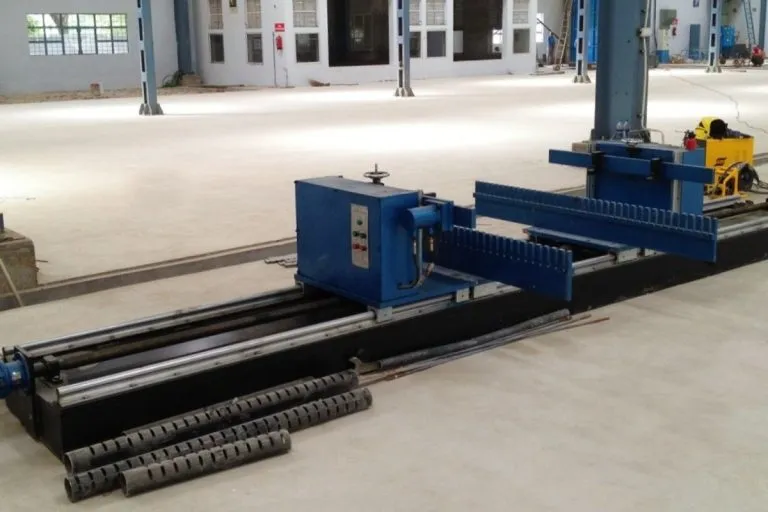

La punzonatrice per intestazioni indicizza automaticamente per creare fino a 40 coppie di fessure su un tubo (max 40 pannelli). Il tubo viene tagliato con 2 fessure rettangolari appositamente sagomate per pannello. Il supporto interno impedisce la deformazione durante la punzonatura. Tempo di ciclo per punzonatura: ~6 secondi. Il dispositivo di assemblaggio orizzontale aiuta ad assemblare i pannelli del radiatore ai tubi di intestazione. I pannelli vengono posizionati in un dispositivo a rack presso la macchina di impilaggio automatica e quindi nel dispositivo. Un'estremità viene regolata manualmente per la lunghezza, mentre l'altra estremità utilizza una pressa idraulica per tenere e posizionare per la saldatura a punti. Il dispositivo a flangia motorizzato è progettato per allineare con precisione le flange di montaggio sulla linea centrale del radiatore. Con regolazioni motorizzate per la lunghezza del pannello e la profondità di assemblaggio, consente una rapida riconfigurazione per le modifiche di produzione. Il posizionamento del servomotore garantisce assemblaggi precisi. Il dispositivo di ribaltamento motorizzato è progettato per ribaltare gli elementi del radiatore per l'assemblaggio del radiatore, dopo aver saldato il tubo di intestazione da un lato, quindi ribaltare il radiatore per saldare l'altro lato.



Altre informazioni

Dettagli del prodotto Servizi tecnici
La linea di produzione di alette per radiatori di trasformatori Trintfar Horse è conforme agli standard internazionali e offre un prezzo più economico e competitivo. Aderire all'orientamento al cliente e fornire alla tua azienda servizi completi di pre-vendita e post-vendita come installazione, messa in servizio, formazione e manutenzione.

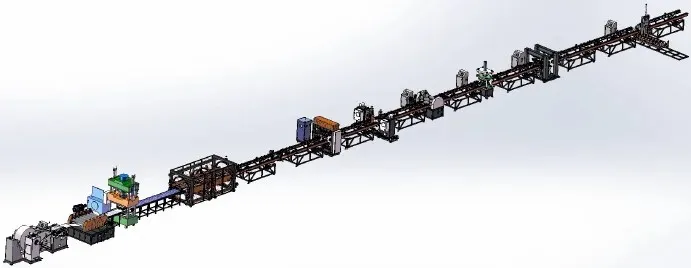

Diagramma di layout della linea di produzione di alette per radiatori di trasformatori completamente automatica

Servizio di prevendita: Prima della firma del contratto, l'azienda fornisce ai clienti varie soluzioni di processo di produzione e servizi di consulenza tecnica per le apparecchiature.

Installazione e messa in servizio: Secondo il contratto, la nostra azienda trasporterà in sicurezza l'apparecchiatura al sito di installazione designato dall'utente entro il tempo specificato e invierà tecnici di assistenza tecnica per installarla in loco. Quando l'utente dispone dei pezzi di ricambio di base per l'installazione e la messa in servizio, il tecnico di assistenza tecnica installerà e metterà in funzione la macchina per l'utente, garantendo che l'ambiente del sito di installazione e messa in servizio sia ordinato, pulito e ordinato.

Formazione post-vendita: L'azienda offre formazione tecnica gratuita (min. 5 giorni) presso il sito dell'acquirente o il centro di formazione del venditore. Gli argomenti chiave includono:

  • -Utilizzo del software di controllo
  • -Procedure di accensione/spegnimento
  • -Impostazioni dei parametri del pannello e del software
  • -Pulizia e manutenzione di base della macchina
  • -Gestione dei guasti hardware comuni
  • -Precauzioni operative

Manutenzione delle apparecchiature

  • -Un anno di garanzia dopo l'accettazione finale;
  • -Il tempo di risposta del servizio clienti è entro 24 ore;
  • -Le riparazioni a pagamento sono fornite dopo il periodo di garanzia.
Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 14

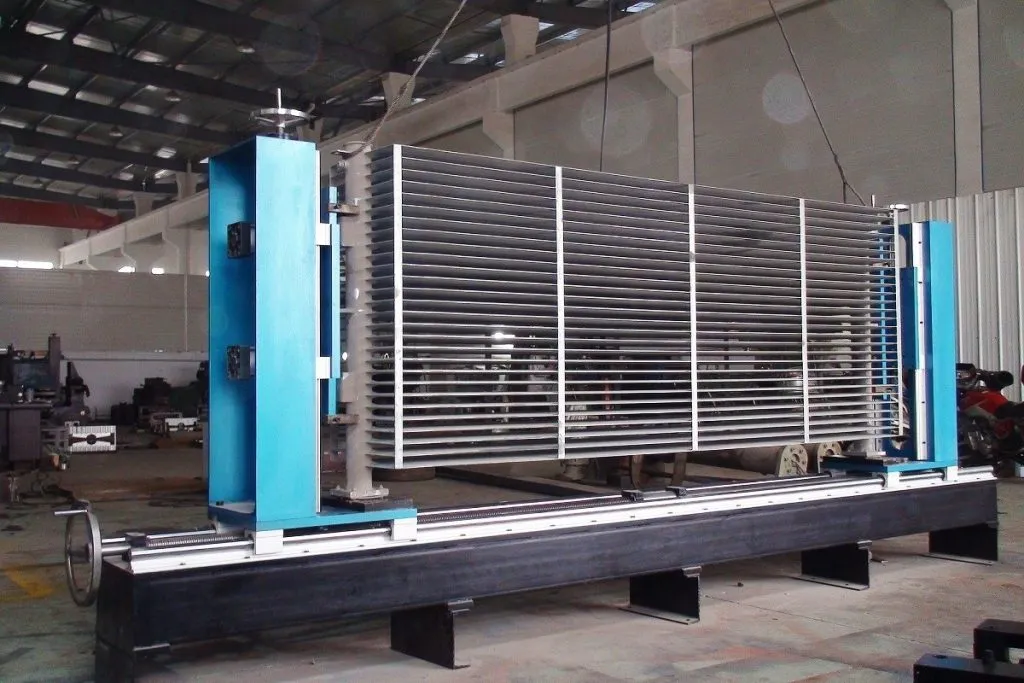

Risultati della produzione
Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura 15


Elenco di configurazione delle apparecchiature

No Nome Modello Quantità Unità
1 Svolgitrice automatica FJJ-0-0 1 Set
2 Formatrice a rulli e cesoia CXJ-0-0 1 Set
3 Macchina per girare e assemblare FZJ-0-0 1 Set
4 Saldatrice a punti a doppia testa DN60-2C 1 Unità
5 Saldatrice a punti a 12 teste a portale LM-12C 1 Unità
6 Saldatrice a tenuta a doppia faccia 2*FVM160-2C 1 Unità
7 Macchina per laminazione e livellamento JPJ-0-0 1 Unità
8 Punzonatrice finale CQJ-0-0 1 Unità
9 Saldatrice ad arco con gas argon finale YHH-4C 2 Unità
10 Macchina impilatrice per prodotti finiti MDJ-0-0 1 Unità
11 Rack trasportatore SSJ-0-0 10 Unità

Elenco del sistema di controllo

Pneumatica Airtac
Controllo Mitsubishi o Siemens
Sistemi servo Yaskawa
Cuscinetti lineari e attuatori THK
Idraulica Yuci
Elettrico Schneider, Siemens
