TRINTFAR Linea di produzione di pinne di radiatore a trasformatore completamente automatico

Grande immagine : TRINTFAR Linea di produzione di pinne di radiatore a trasformatore completamente automatico

Dettagli:

Place of Origin:	China
Marca:	Trintfar
Certificazione:	CE

Termini di pagamento e spedizione:

Minimum Order Quantity:	1
Prezzo:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

Contatto

TRINTFAR Linea di produzione di pinne di radiatore a trasformatore completamente automatico

descrizione

Power:	12 * 50 KVA	AC power supplies:	12 sets
Seam welding speed:	0-2.8 m/min	Grabbing method:	Cylinder clamps material, gripper turns 90° to place on rack
Material cart working method:	Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full
Evidenziare:	12 * 50 KVA Transformer Radiator Fin Production Line , Linea di produzione di pinne di radiatore a trasformatore completamente automatico

Descrizione del prodotto

Flusso di lavoro

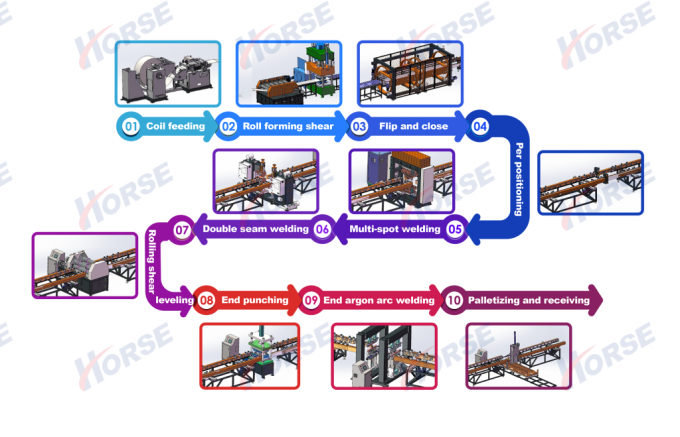

Flusso di lavoro:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automatic panel stacking machine

Attrezzature principali

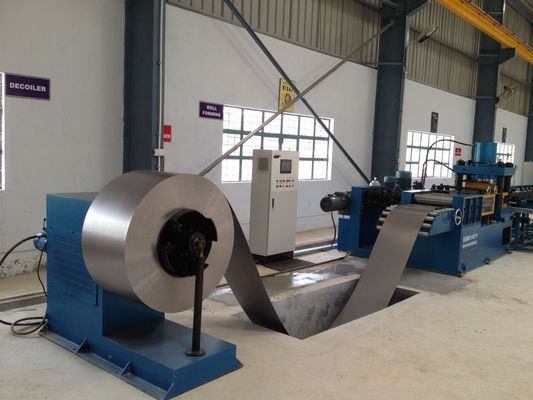

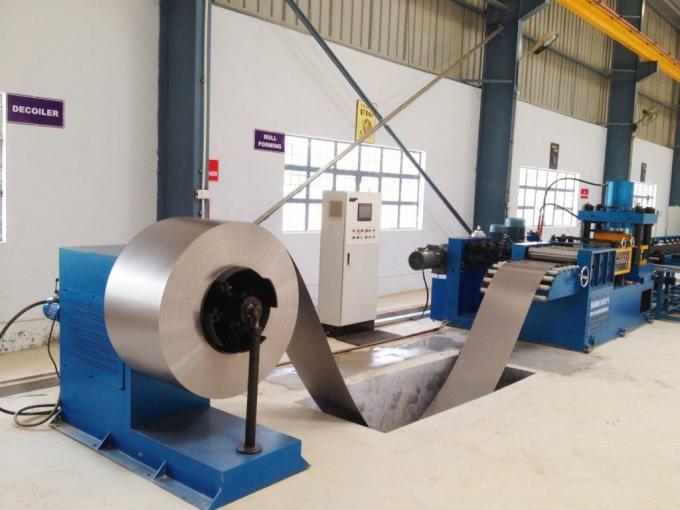

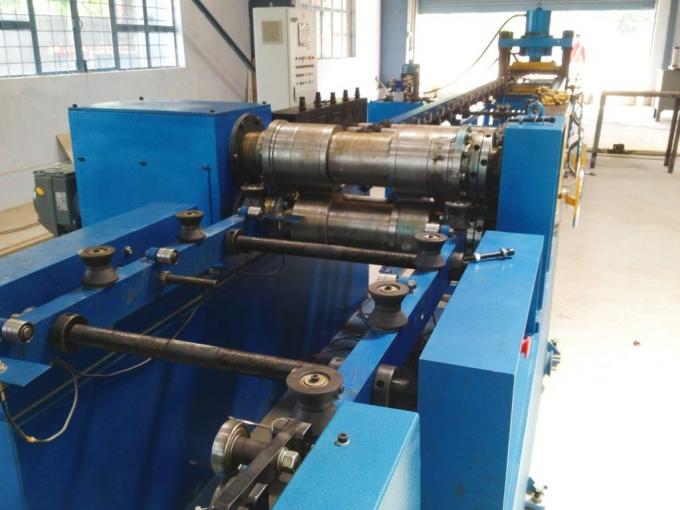

Stazione di trasformazione

velocità di rotolamento: 6-14 m/min

Pressione regolabile

Punzione finale: pressa idraulica da 315 tonnellate

Encoder rotativo e servo drive per la precisione lunghezza/dimensione delle pinne

Meccanismo di livellamento che garantisce la piattezza del singolo pezzo

Materiale non laminato collocato su un portacarico da 5 tonnellate tramite carrello di carico e arrotolato in fogli

Fossa di riserva facoltativa per richiesta del cliente

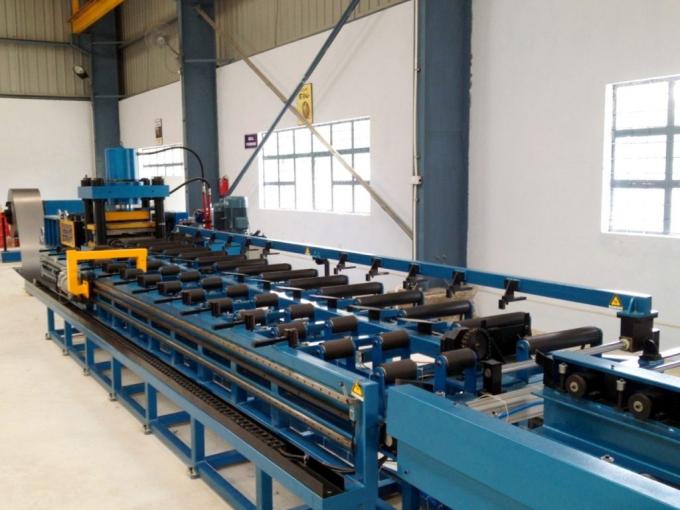

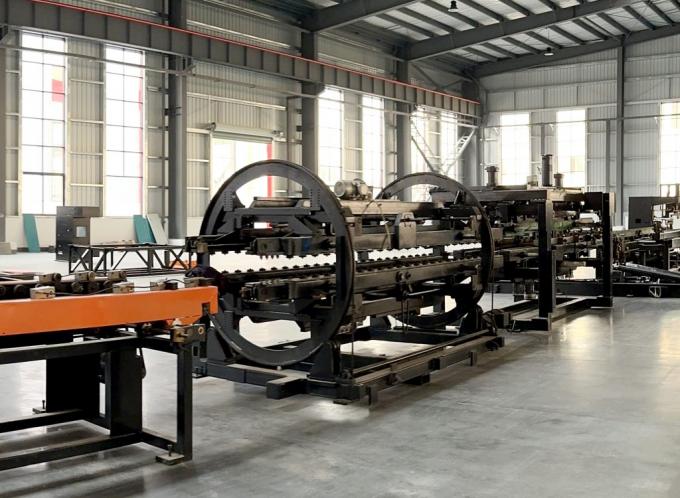

Stazione di ribaltamento e di attacco

Velocità di trasporto: 5-15 m/min

180° di ribaltamento delle pinne del radiatore

Dispositivo di ribaltamento: supporto rotativo, supporto di ribaltamento, sistema di trasmissione, dispositivo di ribaltamento, dispositivo di spinta, ecc.

Il primo foglio raggiunge la posizione prestabilita → ribaltato sul rack di trasporto opposto

Il secondo foglio raggiunge la posizione predefinita → il dispositivo di spinta lo sposta sul primo foglio, completando il collegamento

Stazione di saldatura pre-spot a doppia testa

Due serie di dispositivi di pressione per saldatura a punto

Potenza: 60 KVA

Dopo il ribaltamento e l'assemblaggio, la macchina di saldatura pre-spot allinea e fissa i pezzi da lavorare per la saldatura a più punti

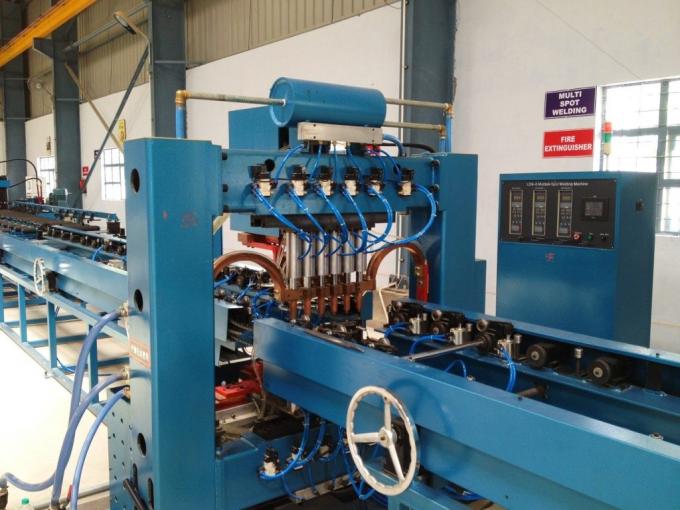

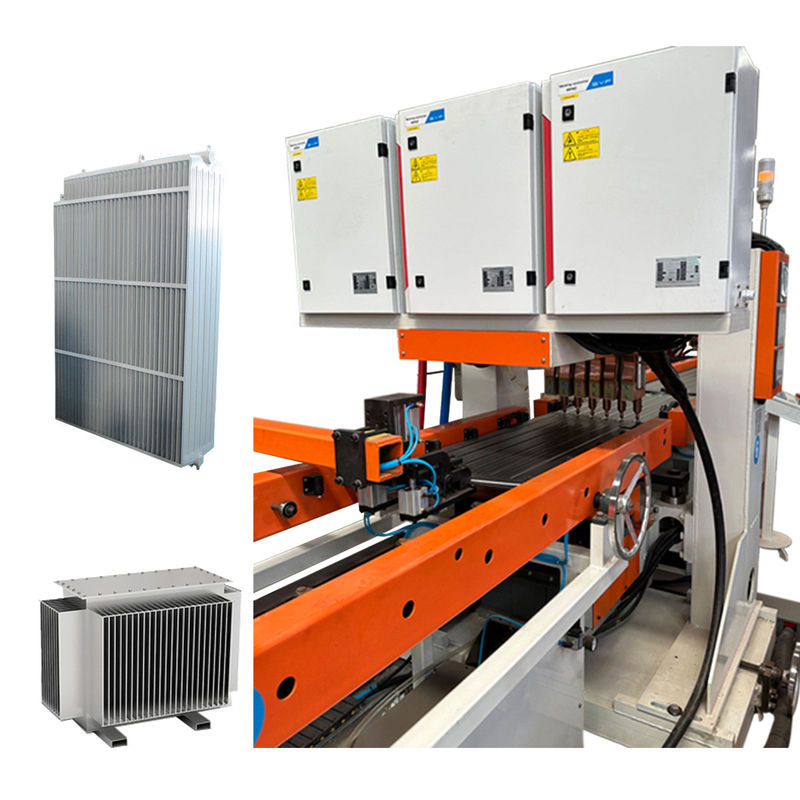

Stazione di saldatura multi-punto a cornici

12 serie di dispositivi di pressione per saldatura a punto

Testa di saldatura a doppia testa, 6 punti/righe

Forniture di alimentazione CA: 12 serie

Potenza: 12 * 50 KVA

Saldatura a doppia fila per una maggiore efficienza

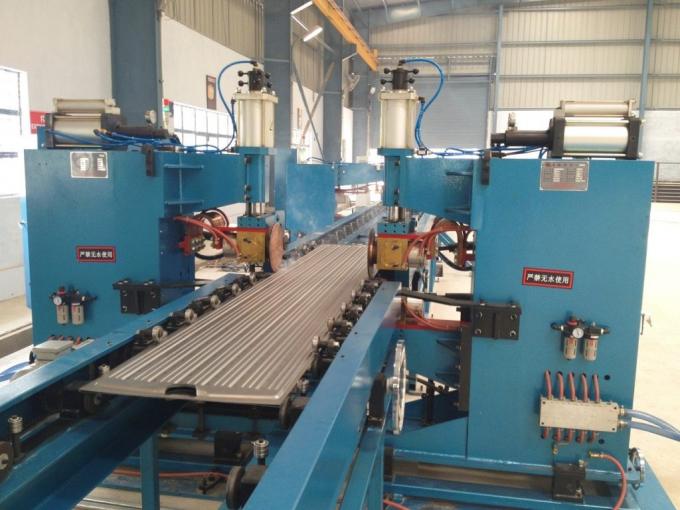

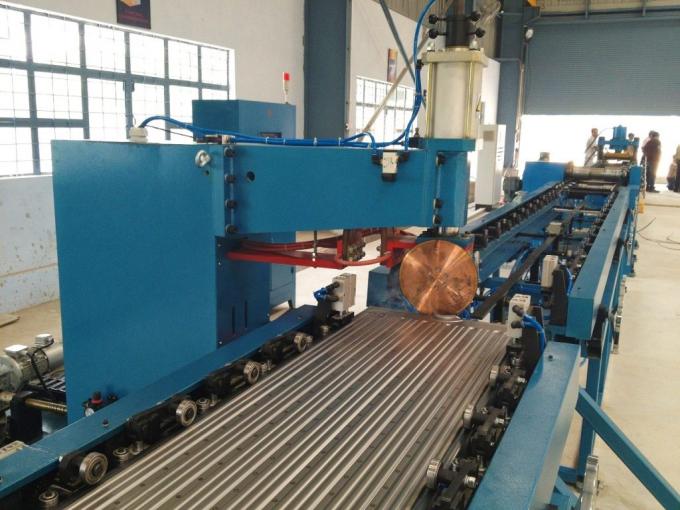

Stazione di saldatura a cucitura a doppio lato

2 serie di saldatrici a cuciture, disposte simmetricamente

4 serie di teste a pressione di saldatura a cucitura

2 serie di alimentatori di saldatura a frequenza variabile

Potenza: 2 * 160 KVA

Pressione massima: 12.000 N

Meccanismo di trasmissione differenziale

Velocità di saldatura a cucitura: 0-2,8 m/min

Stazione di laminazione e livellamento

Composto da scatola della macchina, dispositivo di azionamento, dispositivo di taglio, meccanismo di frantumazione dei bordi, meccanismo di livellamento, sistema di controllo elettronico, sistema pneumatico, ecc.

Dischi di taglio a laminazione che tagliano entrambi i lati; dischi di taglio in acciaio per utensili in lega (resistenti agli urti, resistenti all'usura, lunga durata)

Velocità di laminazione: 2-6 m/min

Potenza motrice: 4 kW

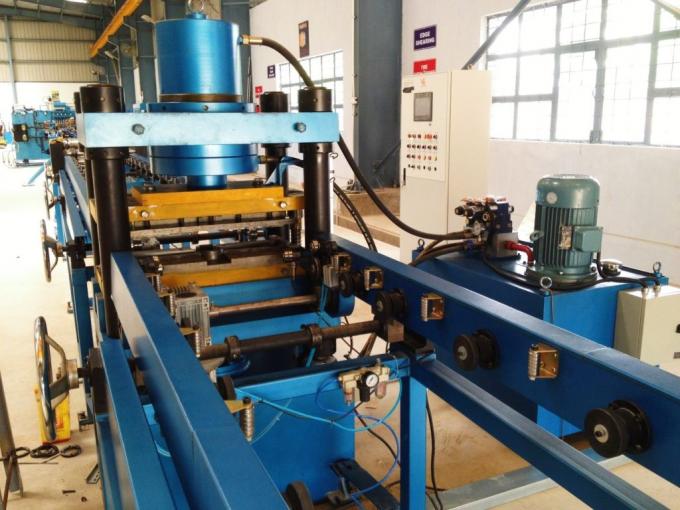

Stazione di perforazione terminale

Composto da base, meccanismo di sollevamento, telaio per perforare, matrice per perforare, cilindro per perforare, cilindro per sollevare e stazione idraulica

Utilizzato per tagliare le estremità sciolte per garantire l'allineamento e la consistenza dei bordi

Perforazione a stampo con bordo a foratura per ridurre la forza di perforazione

Pressione della macchina da perforazione: 160 T

Stazione di saldatura ad arco di argon

2 serie di apparecchiature disposte simmetricamente

1 set per saldare l'estremità anteriore, 1 set per saldare l'estremità posteriore del pezzo

4 serie di alimentatori di saldatura ad arco di argon Panasonic

Intervallo di corrente: 5-315 A

velocità di saldatura: 300-600 mm/min

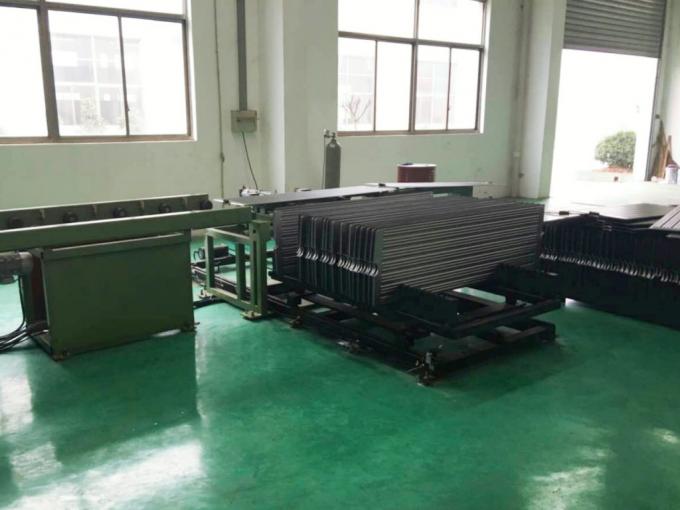

Stazione di palettizzazione

Quantità di stoccaggio per portapaletti: 40 pezzi

Distanza tra i pallet: 45 mm

Metodo di afferrazione: materiale di chiusura del cilindro, la pinza ruota di 90° per collocarla sul rack

Metodo di funzionamento del carrello di materiali: movimento a passo servo, si sposta alla posizione successiva dopo aver posizionato 1 pezzo, sostituzione manuale del carrello quando il rack è pieno

Macchine per accessori opzionali

Altre informazioni

Dettagli del prodotto

La linea di produzione Trintfar di radiatori per trasformatori a cavallo soddisfa gli standard internazionali e offre un prezzo più economico e competitivo.

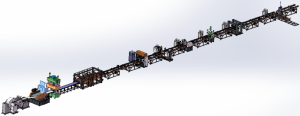

Disegno della linea di produzione del radiatore a pinna del trasformatore completamente automatico

Risultati della produzione

Elenco delle configurazioni delle apparecchiature

- No, no.	Nome	Modello	Quota	Unità
1	Macchine per il ripiegamento automatico	FJJ-0-0	1	Impostato
2	Macchine per la lavorazione del legno	CXJ-0-0	1	Impostato
3	Macchine per la tornitura e l'assemblaggio	FZJ-0-0	1	Impostato
4	Macchine per saldatura a doppia testa	DN60-2C	1	Unità
5	Macchine per saldatura a punti a 12 teste	LM-12C	1	Unità
6	Macchine di saldatura a cucitura a doppio lato	2*FVM160-2C	1	Unità
7	Macchine per laminare e livellare	JPJ-0-0	1	Unità
8	Macchine per perforare le estremità	CQJ-0-0	1	Unità
9	Saldatrici ad arco di argon	YHH-4C	2	Unità
10	Macchine per impilare prodotti finiti	MDJ-0-0	1	Unità
11	Scaffalatura per trasportatori	SSJ-0-0	10	Unità

Sistema di controllo Elenco

Pneumatici	Attacco aereo
Controllo	Mitsubishi o Siemens
Servo sistemi	Yaskawa
Cuscinetti lineari e attuatori	THK
Fabbricazione a caldo	Yuci
Altri dispositivi	Schneider, Siemens
