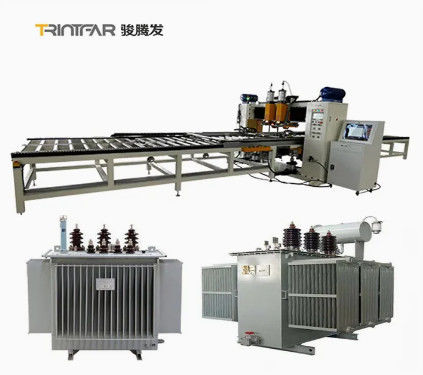

Linea di produzione del radiatore del trasformatore PLC Controllo del pannello di acciaio Linea di produzione del radiatore Alta automazione con servomotori Saldatura a punti di galleria multi-testa

Grande immagine : Linea di produzione del radiatore del trasformatore PLC Controllo del pannello di acciaio Linea di produzione del radiatore Alta automazione con servomotori Saldatura a punti di galleria multi-testa

Dettagli:

Place of Origin:	China
Marca:	Trintfar
Certificazione:	CE

Termini di pagamento e spedizione:

Minimum Order Quantity:	1
Prezzo:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

Contatto

Linea di produzione del radiatore del trasformatore PLC Controllo del pannello di acciaio Linea di produzione del radiatore Alta automazione con servomotori Saldatura a punti di galleria multi-testa

descrizione

Rhythm:	Non Flow Production Line	Production Scope:	Product Line
Certificazione:	ISO, CE, ABS	After-sales Service:	1 Year Warranty
Specification:	other	Origin:	China
Evidenziare:	Linea di produzione di pinne di radiatore a controllo PLC , Linea di produzione di pinne per radiatori multi-testa , Linea di produzione di pinne di radiatore a controllo PLC

Linea di produzione di radiatori per pannelli in acciaio

La linea di produzione di radiatori per pannelli in acciaio è altamente automatizzata con servomotori, controllo PLC, saldatura a punti multi-testa del portiere e saldature a cuciture a media frequenza longitudinale / trasversale.Comprende il carico/scarico automatico, posizionamento della saldatura a punto e sigillamento del bordo della saldatura a cucitura, garantendo una produzione efficiente e stabile.

Configurazione della capacità: 1000m/10h
Operatori: 2-3 persone
Superficie delle attrezzature: 60m*10m ((L*W)
Distribuzione di potenza dell'apparecchiatura: 1600 KVA (La potenza totale utilizzata è di circa 1000 KVA)

Descrizione del prodotto

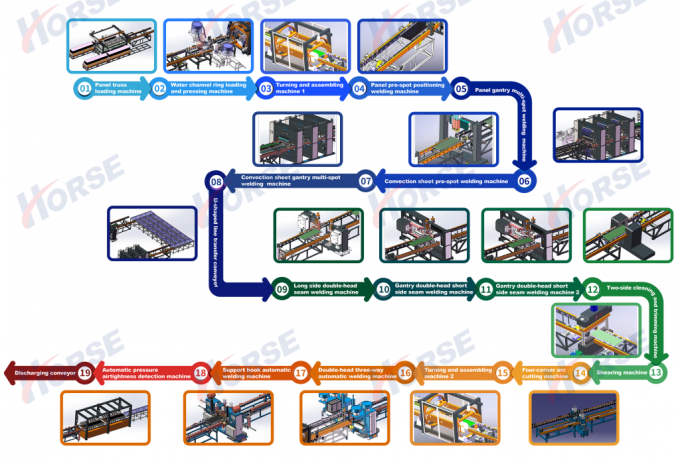

Flusso di lavoro

Flusso di lavoro:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Profilo aziendale

Prenota un tour della fabbrica

	Prodotti principali:	Machina di saldatura spot‬,Machina di saldatura a poppa,Machina di saldatura a laser,Machina di saldatura a cucitura,‬...‬
	Indirizzo:	Edificio 8, n. 889, Guinan Road, distretto di Songjiang, Shanghai, Cina
	Mercati principali:	Nord America, Asia sudorientale, Medio Oriente
	Termini commerciali internazionali (Incoterms):	Altri
	Condizioni di pagamento:	LC, T/T, Western Union, Pagamento di piccole somme
	Tempo medio di consegna:	Tempo di consegna della stagione di punta: un mese Tempo di consegna fuori stagione: un mese

Tempo di risposta medio: ≤ 4,59h

Fondato nel 1995, il gruppo Trintfar è un'impresa ad alta tecnologia di apparecchiature di saldatura automatizzate che integra ricerca scientifica, sviluppo, produzione e vendita.Il Gruppo ha sede a Shanghai, con quattro filiali a Shanghai, Ningbo e Dongguan.

In qualità di impresa nazionale ad alta tecnologia, il gruppo Trintfar dispone di un gran numero di prodotti di tecnologia avanzata per la saldatura, tra cui IF, macchina di saldatura a resistenza inverter HF, NC intelligente automatica,apparecchiature di saldatura laser intelligenti, linea di produzione di saldatura per automobili, sistema di integrazione intelligente dei robot, ecc.

I nostri prodotti non sono applicati solo alle principali aziende di produzione automobilistica e di ricambi in Cina, ma anche all'aerospaziale, alla produzione di elettrodomestici, ad alta velocità,apparecchi elettrici a bassa tensione e altre industrie.

La società ha realizzato un piano strategico a lungo termine, attraverso scambi e cooperazione con imprese straniere eccellenti e l'importazione continua di tecnologia e attrezzature avanzate straniere,- di creare un'impresa su larga scala, industrializzata e internazionale

Attrezzature principali

Macchine per il caricamento delle traverse dei pannelli

Caricamento manuale di materiali impilati su veicoli di piattaforma di alimentazione utilizzando il veicolo a braccio, con due posizioni di posizionamento del materiale su ciascun lato.

La pinza a traliccio afferra automaticamente i materiali da entrambi i lati del carrello e li colloca sul cavo trasportatore.

Il meccanismo di posizionamento di chiusura centrale allinea il pannello sul trasportatore.

Il meccanismo servo-driven sposta la scheda verso la macchina di saldatura pre-spot per la saldatura spot su entrambi i lati.

Macchine per il carico e la pressatura di anelli di canalizzazione dell'acqua

L'anello di navigazione utilizza una piastra vibrante alimentata da un sistema a doppia traccia.

Due teste di pressione su ciascun lato premono gli anelli di navigazione sul lato anteriore e posteriore.

La trasmissione del materiale utilizza una alimentazione a rulli azionata.

Macchine per la tornitura e l'assemblaggio

Veloce e accurato lancio.

Catene di alta qualità per la trasmissione; motore riduttore da 400W come motore.

Motore di riduzione delle marce con sensore per un posizionamento preciso della rotazione.

Controllo automatico, nessun intervento manuale.

Consiste in un corpo girante, un dispositivo di carico, una console elettrica, un sistema operativo e un recinto di sicurezza.e un efficiente trasferimento di materiale tra le operazioni.

Saldatrice per il posizionamento pre-spot del pannello

Il pannello scorre automaticamente alla posizione di arresto della saldatura sul portabicchieri, e i saldatori su entrambi i lati iniziano la saldatura pre-spot.

Pre-saldatura a punto richiesta solo per una riga.

Utilizza un set di alimentatori AC DN75.

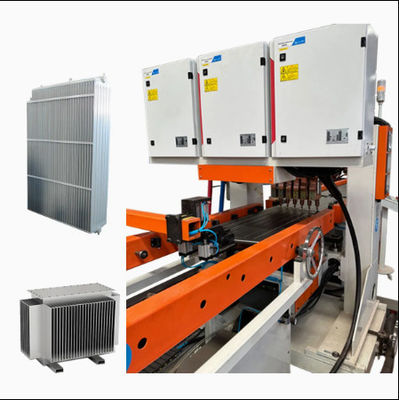

Saldatrice multi-punto a portiere a pannello

3 macchine di saldatura multi-punto per saldatura.

Ogni unità ha 18 serie di giunti di saldatura dei cilindri.

Fonte di alimentazione di saldatura a corrente alternata per la saldatura di una fila di giunzioni di saldatura alla volta.

Il passo servo a collegamento ad alta velocità alimenta la pinza in avanti per alimentare la piastra del canale d'acqua.

Macchine per la saldatura pre-spot di lamiere a convezione

Fogli di convezione caricati manualmente sulla guida degli attrezzi online.

Saldatura effettuata con una macchina di saldatura pre-spot a 4 teste.

Materiali spinti manualmente nella prima fila di posizioni predeterminate per la saldatura.

L'apparecchiatura cambia automaticamente per i punti di saldatura rimanenti.

Saldatrici a convezione per lamiere a portiere a più punti

Percorso predefinito: Il foglio di convezione segue un percorso preimpostato nella guida dell'utensile.

Saldatura a doppio grattacielo: 2 saldatori multi-punto a portiere.

Articulazioni pneumatiche: 16 serie per unità.

Fornitura di corrente alternata: AC & unilaterale per saldatura a fila.

Servo Stepper: Servo stepper ad alta velocità alimenta la pinza per la piastra del canale d'acqua.

Convogliatori a linea a forma di U

Utilizzare un carrello trasportatore per trasferire materiali in formato U.

Efficienza dello spazio: U-forma risparmia spazio, ottimizza il processo.

Facilità di utilizzo: Maggiore portata per il lavoratore, comodo, riduce l'intensità.

Saldatrici a cucitura a doppia testa a lato lungo

Saldatura simultaneaSaldare entrambi i lati lunghi contemporaneamente.

Fornitore di energia: 300 KVA di corrente alternata a media frequenza per saldatura stabile a lungo termine.

Saldatrice a cucitura a doppia testa a corto lato 2 Set

Utilizzare una fonte di alimentazione di saldatura a corrente alternata a media frequenza per garantire una saldatura altamente stabile per lungo tempo.

Macchine per la pulizia e il taglio a due lati

Pulire e tagliare i prodotti saldati a lato lungo.

Macchine per la tosatura

Processo di taglio: effettuare il taglio dei materiali necessari.

Materiale del taglioLa lama di acciaio bianco.

Metodo di taglioTaglio con le forbici.

Macchine per il taglio di arco a quattro angoli

Modellazione degli angoli: Taglia gli angoli taglienti per formare bordi arrotondati.

Materiale del taglioAcciaio bianco.

Metodo di taglioPerforazione idraulica.

Saldatrici automatiche a doppia testa a tre vie

Potenza di saldaturaFonte di alimentazione a media frequenza MD80.

Flusso di materiali: canali a doppio lato per l'attracco e la rotazione.

Metodo di trasporto: piastra a catena per il trasporto di materiali in tre direzioni.

Alimentazione automatica: posizionamento della pinza e della saldatura per un funzionamento preciso.

Macchina di saldatura automatica con gancio di supporto

Potenza di saldaturaFonte di alimentazione a media frequenza MD40.

Metodo di alimentazione: Impilazione a clip per l'alimentazione del materiale.

Caricamento: La pinza pneumatica carica i materiali in posizione di saldatura.

Macchine di rilevamento automatico di tenuta dell'aria a pressione

Pressione di prova10 bar.

Metodo di prova: Prova di pressione automatica nel serbatoio dell'acqua.

Altre informazioni

Dettagli del prodotto

Linea di produzione di radiatori per pannelli in acciaio in forma di UDiagramma

Risultati della produzione

- No	Nome	Materiale	Altre note
1	Pannello	Placca di acciaio laminata a freddo	1spessore di.1 mm
2	Piastra di convezione	Placca di acciaio laminata a freddo	0spessore di 0,3 mm
3	Tipo di interfaccia		4x G 1/2 interfaccia interna del filo
4	Lunghezza del prodotto		400-3000 mm
5	Larghezza del prodotto		300/400/500/600/900 mm

Elenco delle configurazioni delle apparecchiature

- No	Nome dell'apparecchiatura	Modello	Quantità	Unità
1	Macchine per il caricamento delle traverse dei pannelli	HJ-0-0	1	set
2	Macchine per il carico e la pressatura di anelli di canalizzazione dell'acqua	YZJ-0-0	1	set
3	Macchine di tornitura e di montaggio 1	FZJ-0-0	1	set
4	Saldatrice per il posizionamento pre-spot del pannello	DN75-2C	1	set
5	Saldatrice multi-punto a portiere a pannello	10*DN60-36C	3	set
6	Macchine per la saldatura pre-spot di lamiere a convezione	2*DN63-4C	1	set
7	Saldatrici a convezione per lamiere a portiere a più punti	4*DN63-16C	3	set
8	Convogliatori a linea a forma di U	ZJG-0-0	1	set
9	Saldatrici a cucitura a doppia testa a lato lungo	2*FVM300-2C	1	set
10	Saldatrice a cucitura a doppia testa a corto lato 1	2*FVM300-2C	1	set
11	Saldatrice a cucitura a doppia testa a corto lato 2	2*FVM300-2C	1	set
12	Macchine per la pulizia e il taglio a due lati	XBJ-0-0	1	set
13	Macchine per la tosatura	JCJ-0-0	1	set
14	Macchine per il taglio di arco a quattro angoli	QJJ-0-0	1	set
15	Macchine di tornitura e di montaggio 2	FZJ-0-0	1	set
16	Saldatrici automatiche a doppia testa a tre vie	2*MD80-2C	1	set
17	Macchina di saldatura automatica con gancio di supporto	2*MD40-4C	1	set
18	Macchine di rilevamento automatico di tenuta dell'aria a pressione	JCJ-0-0	1	set
19	Convogliatore di scarico	SSJ-0-0	1	set

Configurazione dell'acqua, dell'elettricità e del gas

Progetto	Parametri
Distribuzione totale della potenza	1600 KVA (la potenza totale utilizzata è di circa 1000 KVA)
Pressione della sorgente di gas	0.6MPa
Pressione della fonte d'acqua	0.15MPa~0.30MPa
Requisiti in materia di sorgenti di aria compressa	1000L/min
Flusso d'acqua totale	1200L/min
Lungo*larghezza dell'attrezzatura	60 m*10 m

Prodotto Tag:

Persona di contatto: Mr. tianwei

Telefono: +8615216883036

Altri prodotti

Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura

Linea di produzione automatica: Completo

Produzione flessibile: Produzione intelligente

Automazione: Automazione

Garanzia: Garanzia di 1 anno

Raffreddamento Muri con Alette Ondulate Distribuzione Trasformatore di Potenza Olio Immerso Radiatore Aletta Linea di Produzione Automatica di Saldatura

Configurazione della capacità: 60 pcs/h (sulla base di 2 milioni di prodotti)

Operatori: 1 persona

Area dell'attrezzatura: 65m * 6,5m * 2m ((L*W*H)

Distribuzione dell'energia delle apparecchiature: 330 KVA

Linea di produzione di pinne di radiatore a trasformatore completamente automatico

Configurazione della capacità: 60 pcs/h (sulla base di 2 milioni di prodotti)

Operatori: 1 persona

Area dell'attrezzatura: 65m * 6,5m * 2m ((L*W*H)

Distribuzione dell'energia delle apparecchiature: 330 KVA

Linea di produzione di radiatori per trasformatori di produzione intelligente

Linea di produzione automatica: Completo

Produzione flessibile: Produzione intelligente

Automazione: Automazione

Garanzia: Garanzia di 1 anno

Linea di produzione di pinna del radiatore del trasformatore automatico completo

Input voltage: 380±10% (three-phase) 50HZ

Input power: 2x250KVA

Secondary Voltage: 11.3V

Maximum short circuit current: 50KA

Linea di produzione del radiatore del trasformatore PLC Controllo del pannello di acciaio Linea di produzione del radiatore Alta automazione con servomotori Saldatura a punti di galleria multi-testa

Linea di produzione del radiatore del trasformatore PLC Controllo del pannello di acciaio Linea di produzione del radiatore Alta automazione con servomotori Saldatura a punti di galleria multi-testa

Linea di produzione del radiatore del trasformatore PLC Controllo del pannello di acciaio Linea di produzione del radiatore Alta automazione con servomotori Saldatura a punti di galleria multi-testa

Linea di produzione di pinne di radiatore a controllo PLC

Linea di produzione di pinne per radiatori multi-testa

Linea di produzione di pinne di radiatore a controllo PLC

Linea di produzione di radiatori per pannelli in acciaio

Descrizione del prodotto

Flusso di lavoro

Profilo aziendale

Attrezzature principali

Macchine per il caricamento delle traverse dei pannelli

Macchine per il carico e la pressatura di anelli di canalizzazione dell'acqua

Macchine per la tornitura e l'assemblaggio

Saldatrice per il posizionamento pre-spot del pannello

Saldatrice multi-punto a portiere a pannello

Macchine per la saldatura pre-spot di lamiere a convezione

Saldatrici a convezione per lamiere a portiere a più punti

Convogliatori a linea a forma di U

Saldatrici a cucitura a doppia testa a lato lungo

Saldatrice a cucitura a doppia testa a corto lato 2 Set

Macchine per la pulizia e il taglio a due lati

Macchine per la tosatura

Macchine per il taglio di arco a quattro angoli

Saldatrici automatiche a doppia testa a tre vie

Macchina di saldatura automatica con gancio di supporto

Macchine di rilevamento automatico di tenuta dell'aria a pressione

Altre informazioni

Dettagli del prodotto

Linea di produzione di radiatori per pannelli in acciaio in forma di UDiagramma

Risultati della produzione

Elenco delle configurazioni delle apparecchiature

Configurazione dell'acqua, dell'elettricità e del gas

Linea di produzione del radiatore del trasformatore,

Macchine per la produzione di pinne per radiatori di trasformatori,
