Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile
Trintfar Steel Panel Radiator Production Line Customizable Fin Thickness
Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile

Grande immagine :  Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile

Dettagli:
Place of Origin: China
Marca: Trintfar
Certificazione: CE
Termini di pagamento e spedizione:
Minimum Order Quantity: 1
Prezzo: 10000~500000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 60~90
Payment Terms: L/C, D/A, D/P, T/T
Contatto

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile

descrizione
PLC control system: used to control all aspects of the production line. MES System: Manufacturing execution system for production management and scheduling.
Fin Thicknessea: Customizable On-line inspection system: real-time monitoring of quality in the production process
Evidenziare:

Linea di produzione di radiatori Trintfar

,

Linea di produzione di radiatori a pannelli di acciaio Trintfar

Descrizione del prodotto



Trintfar ha sviluppato linee di produzione automatizzate per dissipatori di calore a piastre nel settore industriale.la produzione è efficiente e stabileQuesta linea di produzione comprende un servomotore, attrezzature di saldatura elettrica, attrezzature di saldatura a media frequenza, controllo PLC e altri componenti.con caricamento e scarico automatici e saldatura del radiatore della piastraL'automazione può essere prodotta continuamente per 24 ore senza impatto, il che rappresenta una soluzione efficace per la necessità di produzione di massa di macchine per piastre.

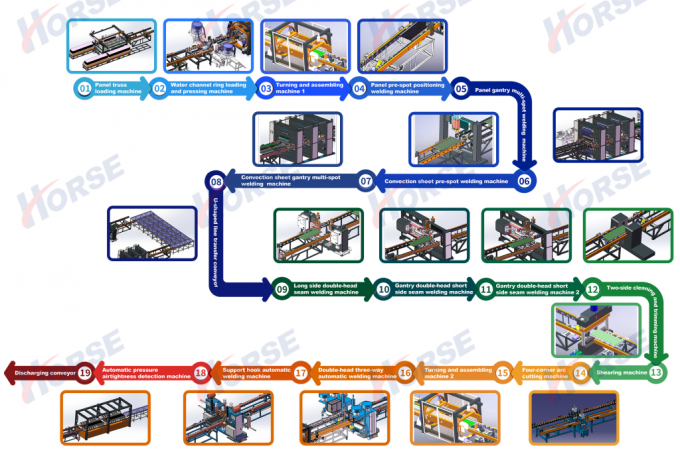

Flusso di lavoro

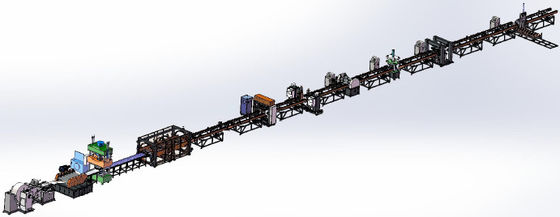

Flusso di lavoro:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Attrezzature principali


Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 1

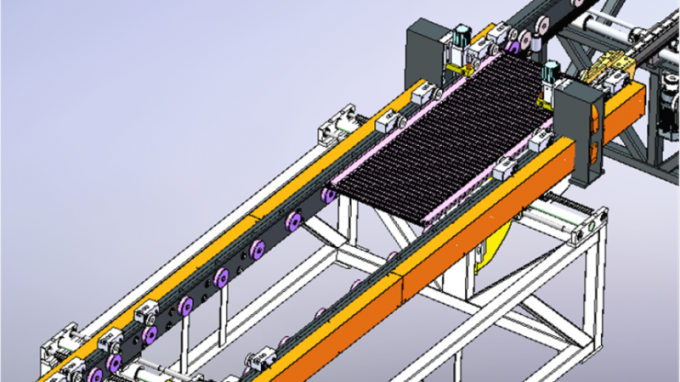

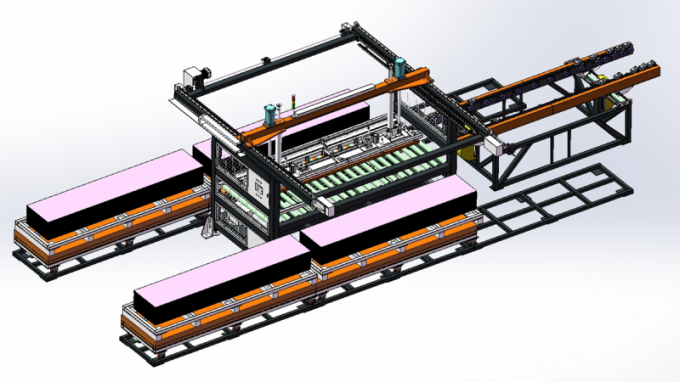

Macchine per il caricamento delle traverse dei pannelli

Caricamento manuale di materiali impilati su veicoli di piattaforma di alimentazione utilizzando il veicolo a braccio, con due posizioni di posizionamento del materiale su ciascun lato.

La pinza a traliccio afferra automaticamente i materiali da entrambi i lati del carrello e li colloca sul cavo trasportatore.

Il meccanismo di posizionamento di chiusura centrale allinea il pannello sul trasportatore.

Il meccanismo servo-driven sposta la scheda verso la macchina di saldatura pre-spot per la saldatura spot su entrambi i lati.

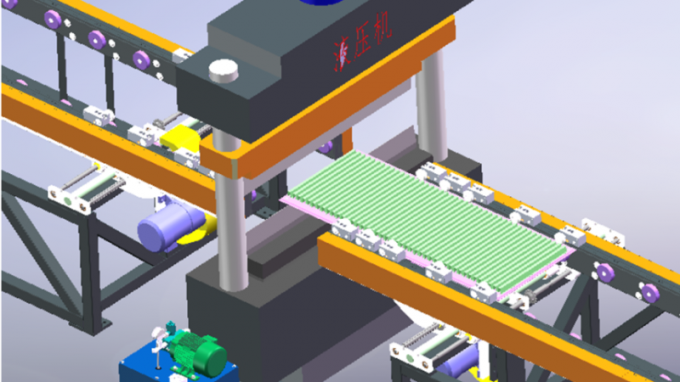

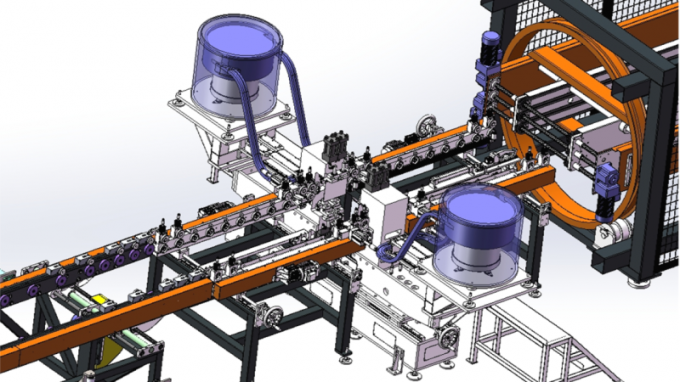

Macchine per il carico e la pressatura di anelli di canalizzazione dell'acqua

L'anello di navigazione utilizza una piastra vibrante alimentata da un sistema a doppia traccia.

Due teste di pressione su ciascun lato premono gli anelli di navigazione sul lato anteriore e posteriore.

La trasmissione del materiale utilizza una alimentazione a rulli azionata.

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 2
Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 3

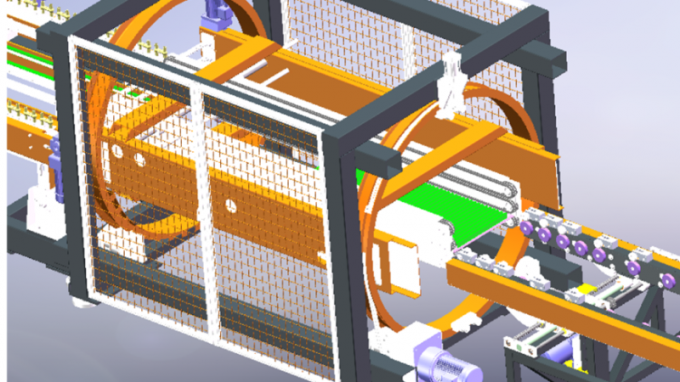

Macchine per la tornitura e l'assemblaggio

Veloce e accurato lancio.

Catene di alta qualità per la trasmissione; motore riduttore da 400W come motore.

Motore di riduzione delle marce con sensore per un posizionamento preciso della rotazione.

Controllo automatico, nessun intervento manuale.

Consiste in un corpo girante, un dispositivo di carico, una console elettrica, un sistema operativo e un recinto di sicurezza.e un efficiente trasferimento di materiale tra le operazioni.

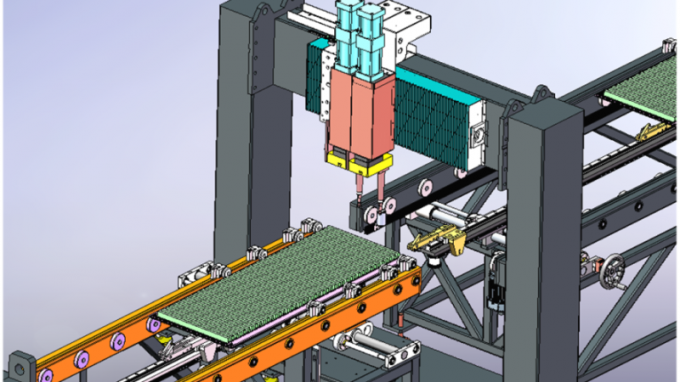

Saldatrice per il posizionamento pre-spot del pannello

Il pannello scorre automaticamente alla posizione di arresto della saldatura sul portabicchieri, e i saldatori su entrambi i lati iniziano la saldatura pre-spot.

Pre-saldatura a punto richiesta solo per una riga.

Utilizza un set di alimentatori AC DN75.

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 4
Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 5

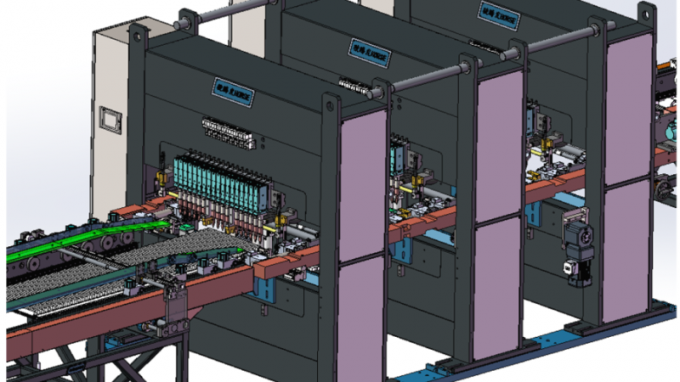

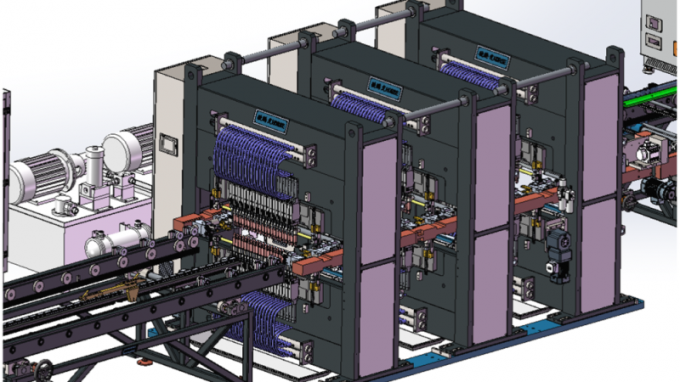

Saldatrice multi-punto a portiere a pannello

3 macchine di saldatura multi-punto per saldatura.

Ogni unità ha 18 serie di giunti di saldatura dei cilindri.

Fonte di alimentazione di saldatura a corrente alternata per la saldatura di una fila di giunzioni di saldatura alla volta.

Il passo servo a collegamento ad alta velocità alimenta la pinza in avanti per alimentare la piastra del canale d'acqua.

Macchine per la saldatura pre-spot di lamiere a convezione

Fogli di convezione caricati manualmente sulla guida degli attrezzi online.

Saldatura effettuata con una macchina di saldatura pre-spot a 4 teste.

Materiali spinti manualmente nella prima fila di posizioni predeterminate per la saldatura.

L'apparecchiatura cambia automaticamente per i punti di saldatura rimanenti.

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 6
Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 7

Saldatrici a convezione per lamiere a portiere a più punti

Percorso predefinito: Il foglio di convezione segue un percorso preimpostato nella guida dell'utensile.

Saldatura a doppio grattacielo: 2 saldatori multi-punto a portiere.

Articulazioni pneumatiche: 16 serie per unità.

Fornitura di corrente alternata: AC & unilaterale per saldatura a fila.

Servo Stepper: Servo stepper ad alta velocità alimenta la pinza per la piastra del canale d'acqua.

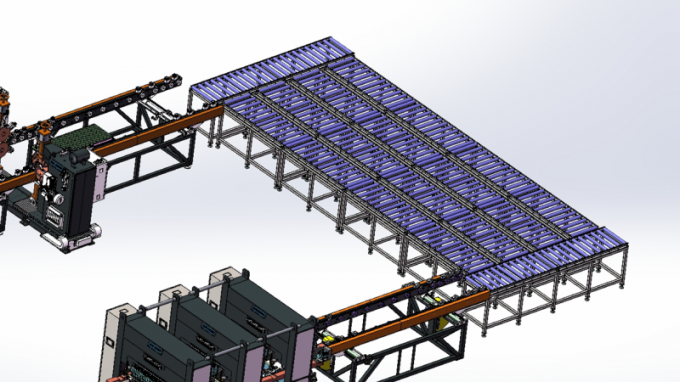

Convogliatori a linea a forma di U

Utilizzare un carrello trasportatore per trasferire materiali in formato U.

Efficienza dello spazio: U-forma risparmia spazio, ottimizza il processo.

Facilità di utilizzo: Maggiore portata per il lavoratore, comodo, riduce l'intensità.

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 8
Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 9

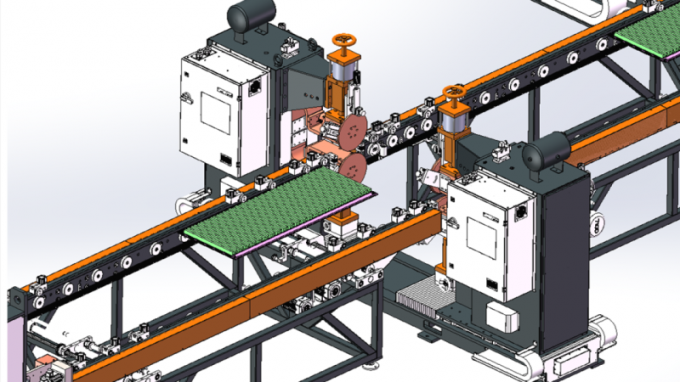

Saldatrici a cucitura a doppia testa a lato lungo

Saldatura simultaneaSaldare entrambi i lati lunghi contemporaneamente.

Fornitore di energia: 300 KVA di corrente alternata a media frequenza per saldatura stabile a lungo termine.

Saldatrice a cucitura a doppia testa a corto lato 2 Set

Utilizzare una fonte di alimentazione di saldatura a corrente alternata a media frequenza per garantire una saldatura altamente stabile per lungo tempo.

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 10
Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 11

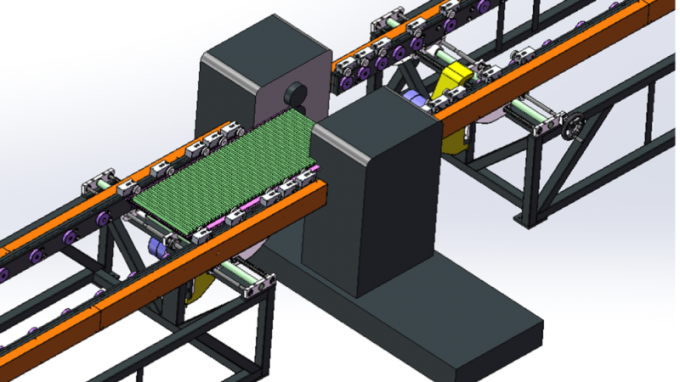

Macchine per la pulizia e il taglio a due lati

Pulire e tagliare i prodotti saldati a lato lungo.

Macchine per la tosatura

Processo di taglio: effettuare il taglio dei materiali necessari.

Materiale del taglioLa lama di acciaio bianco.

Metodo di taglioTaglio con le forbici.

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 12
Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 13

Macchine per il taglio di arco a quattro angoli

Modellazione degli angoli: Taglia gli angoli taglienti per formare bordi arrotondati.

Materiale del taglioAcciaio bianco.

Metodo di taglioPerforazione idraulica.

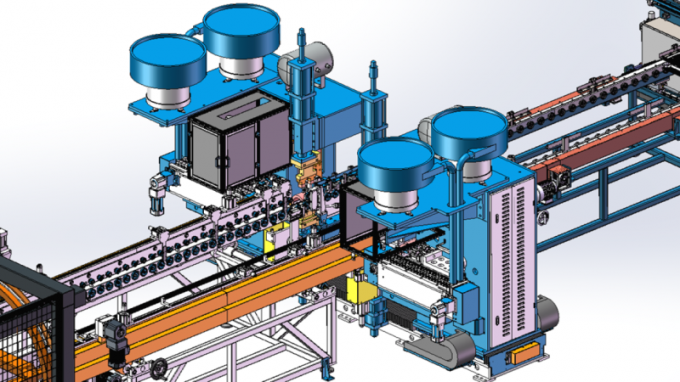

Saldatrici automatiche a doppia testa a tre vie

Potenza di saldaturaFonte di alimentazione a media frequenza MD80.

Flusso di materiali: canali a doppio lato per l'attracco e la rotazione.

Metodo di trasporto: piastra a catena per il trasporto di materiali in tre direzioni.

Alimentazione automatica: posizionamento della pinza e della saldatura per un funzionamento preciso.

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 14
Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 15

Macchina di saldatura automatica con gancio di supporto

Potenza di saldaturaFonte di alimentazione a media frequenza MD40.

Metodo di alimentazione: Impilazione a clip per l'alimentazione del materiale.

Caricamento: La pinza pneumatica carica i materiali in posizione di saldatura.

Macchine di rilevamento automatico di tenuta dell'aria a pressione

Pressione di prova10 bar.

Metodo di prova: Prova di pressione automatica nel serbatoio dell'acqua.

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 16

Altre informazioni



Dettagli del prodotto

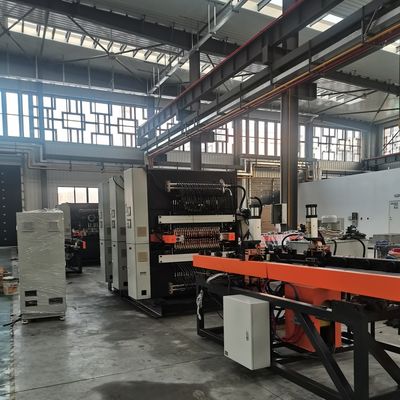

Linea di produzione di radiatori per pannelli in acciaio in forma di UDiagramma

Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 17

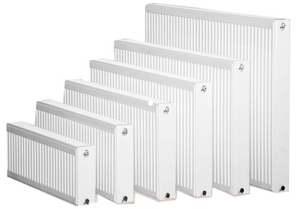

Risultati della produzione




Linea di produzione di radiatori per pannelli in acciaio Trintfar Spessore della pinna personalizzabile 18




- No Nome Materiale Altre note
1 Pannello Placca di acciaio laminata a freddo 1spessore di.1 mm
2 Placca di convezione Placca di acciaio laminata a freddo 0spessore di 0,3 mm
3 Tipo di interfaccia   4x G 1/2 interfaccia interna del filo
4 Lunghezza del prodotto   400-3000 mm
5 Larghezza del prodotto   300/400/500/600/900 mm

Elenco delle configurazioni delle apparecchiature



- No Nome dell'apparecchiatura Modello Quantità Unità
1 Macchine per il caricamento delle traverse dei pannelli HJ-0-0 1 set
2 Macchine per il carico e la pressatura di anelli di canalizzazione dell'acqua YZJ-0-0 1 set
3 Macchine di tornitura e di montaggio 1 FZJ-0-0 1 set
4 Saldatrice per il posizionamento pre-spot del pannello DN75-2C 1 set
5 Saldatrice multi-punto a portiere a pannello 10*DN60-36C 3 set
6 Macchine per la saldatura pre-spot di lamiere a convezione 2*DN63-4C 1 set
7 Saldatrici a convezione per lamiere a portiere a più punti 4*DN63-16C 3 set
8 Convogliatori a linea a forma di U ZJG-0-0 1 set
9 Saldatrici a cucitura a doppia testa a lato lungo 2*FVM300-2C 1 set
10 Saldatrice a cucitura a doppia testa a corto lato a corto lato 1 2*FVM300-2C 1 set
11 Saldatrice a cucitura a doppia testa a corto lato 2 2*FVM300-2C 1 set
12 Macchine per la pulizia e il taglio a due lati XBJ-0-0 1 set
13 Macchine per la tosatura JCJ-0-0 1 set
14 Macchine per il taglio di arco a quattro angoli QJJ-0-0 1 set
15 Macchine di tornitura e di montaggio 2 FZJ-0-0 1 set
16 Saldatrici automatiche a doppia testa a tre vie 2*MD80-2C 1 set
17 Macchina di saldatura automatica con gancio di supporto 2*MD40-4C 1 set
18 Macchine di rilevamento automatico di tenuta dell'aria a pressione JCJ-0-0 1 set
19 Convogliatore di scarico SSJ-0-0 1 set





Configurazione dell'acqua, dell'elettricità e del gas

Progetto Parametri
Distribuzione totale della potenza 1600 KVA (la potenza totale utilizzata è di circa 1000 KVA)
Pressione della sorgente di gas 0.6MPa
Pressione della fonte d'acqua 0.15MPa~0.30MPa
Requisiti in materia di sorgenti di aria compressa 1000L/min
Flusso d'acqua totale 1200L/min
Lungo*larghezza dell'attrezzatura 60 m*10 m
