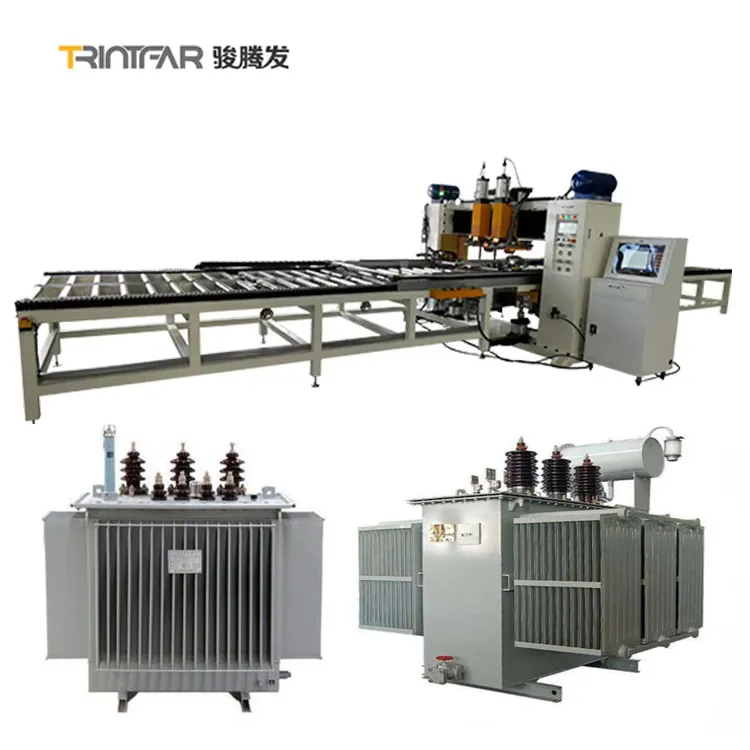

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line
ShangHai Trintfar Transformer Automatic Radiator Manufacturing Line
Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line

Grande immagine :  Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line

Dettagli:
Place of Origin: China
Marca: Trintfar
Certificazione: CE
Termini di pagamento e spedizione:
Minimum Order Quantity: 1
Prezzo: 10000~500000
Delivery Time: 60~90
Contatto

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line

descrizione
Discharging conveyor: SSJ-0-0 Automatic pressure airtightness detection machine: JCJ-0-0
Support hook automatic welding machine: 2*MD40-4C Double-head three-way automatic welding machine: 2*MD80-2C
Evidenziare:

Linea di produzione di radiatori automatici per trasformatori

,

Linea di produzione di radiatori automatici

Informazioni di base.

Linea di produzione automatica
Comprehensivo
Portata della produzione
Linee di prodotti
Produzione flessibile
Manifattura intelligente
Certificazione
ISO, CE, ABS
Automazione
Automazione
Servizio post-vendita
Garanzia di 1 anno
Garanzia
Garanzia di 1 anno
Pacchetto di trasporto
Scatola di legno
Specificità
altri
Marchio
TRINTFAR
Origine
Cina
Capacità di produzione
500

Descrizione del prodotto

Descrizione del prodotto





Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 0
Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 1
Caratteristica:
· 1. Stampa a rotoli Controllata da un servomotore di precisione, la macchina di stampaggio a rotoli produce pannelli di lunghezza variabile in base alle caratteristiche del prodotto.
I rulli di moltiplicazione e di alimentazione lavorano in combinazione con uno strumento di stampa per formare pannelli in modo completamente
processo automatizzato. ·
2. saldatore multi-punto Il saldatore multi-punto si compone di file di saldature a punti lungo le costole attraverso la lunghezza
L'indicizzazione servo controllata da software dell'assemblaggio del pannello garantisce il posizionamento simmetrico dei punti per un'ottima posizionamento del pannello.
Distribuzione della pressione. ·
3. saldatore a cucitura Il saldatore a cucitura unisce i bordi dei pannelli mediante saldatura a resistenza.
Il sistema di raffreddamento è basato su un sistema di raffreddamento interno, senza la necessità di un sistema d'acqua esterno.
La soluzione manuale consiste nel soldering con due saldatori per i lati longitudinali del pannello e con un terzo saldatore per le estremità del pannello.
L'operatore controlla la posizione del pannello rispetto alle ruote di saldatura e ruota il pannello in un unico movimento.
Flusso di lavoro
Sguidatura a punti multipli -sguidatura a cuciture laterali -sguidatura a testa -sguidatura a cuciture
Taglio laterale - taglio della testa - prodotto finale - impilamento automatico dei pannelli

Flusso di lavoro



Flusso di lavoro:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Attrezzature principali


Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 3

Macchine per il caricamento delle traverse dei pannelli

Caricamento manuale di materiali impilati su veicoli di piattaforma di alimentazione utilizzando il veicolo a braccio, con due posizioni di posizionamento del materiale su ciascun lato.

La pinza a traliccio afferra automaticamente i materiali da entrambi i lati del carrello e li colloca sul cavo trasportatore.

Il meccanismo di posizionamento di chiusura centrale allinea il pannello sul trasportatore.

Il meccanismo servo-driven sposta la scheda verso la macchina di saldatura pre-spot per la saldatura spot su entrambi i lati.

Macchine per il carico e la pressatura di anelli di canalizzazione dell'acqua

L'anello di navigazione utilizza una piastra vibrante alimentata da un sistema a doppia traccia.

Due teste di pressione su ciascun lato premono gli anelli di navigazione sul lato anteriore e posteriore.

La trasmissione del materiale utilizza una alimentazione a rulli azionata.

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 4
Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 5

Macchine per la tornitura e l'assemblaggio

Veloce e accurato lancio.

Catene di alta qualità per la trasmissione; motore riduttore da 400W come motore.

Motore di riduzione delle marce con sensore per un posizionamento preciso della rotazione.

Controllo automatico, nessun intervento manuale.

Consiste in un corpo girante, un dispositivo di carico, una console elettrica, un sistema operativo e un recinto di sicurezza.e un efficiente trasferimento di materiale tra le operazioni.

Saldatrice per il posizionamento pre-spot del pannello

Il pannello scorre automaticamente alla posizione di arresto della saldatura sul portabicchieri, e i saldatori su entrambi i lati iniziano la saldatura pre-spot.

Pre-saldatura a punto richiesta solo per una riga.

Utilizza un set di alimentatori AC DN75.

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 6
Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 7

Saldatrice multi-punto a portiere a pannello

3 macchine di saldatura multi-punto per saldatura.

Ogni unità ha 18 serie di giunti di saldatura dei cilindri.

Fonte di alimentazione di saldatura a corrente alternata per la saldatura di una fila di giunzioni di saldatura alla volta.

Il passo servo a collegamento ad alta velocità alimenta la pinza in avanti per alimentare la piastra del canale d'acqua.

Macchine per la saldatura pre-spot di lamiere a convezione

Fogli di convezione caricati manualmente sulla guida degli attrezzi online.

Saldatura effettuata con una macchina di saldatura pre-spot a 4 teste.

Materiali spinti manualmente nella prima fila di posizioni predeterminate per la saldatura.

L'apparecchiatura cambia automaticamente per i punti di saldatura rimanenti.

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 8
Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 9

Saldatrici a convezione per lamiere a portiere a più punti

Percorso predefinito: Il foglio di convezione segue un percorso preimpostato nella guida dell'utensile.

Saldatura a doppio grattacielo: 2 saldatori multi-punto a portiere.

Articulazioni pneumatiche: 16 serie per unità.

Fornitura di corrente alternata: AC & unilaterale per saldatura a fila.

Servo Stepper: Servo stepper ad alta velocità alimenta la pinza per la piastra del canale d'acqua.

Convogliatori a linea a forma di U

Utilizzare un carrello trasportatore per trasferire materiali in formato U.

Efficienza dello spazio: U-forma risparmia spazio, ottimizza il processo.

Facilità di utilizzo: Maggiore portata per il lavoratore, comodo, riduce l'intensità.

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 10
Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 11

Saldatrici a cucitura a doppia testa a lato lungo

Saldatura simultaneaSaldare entrambi i lati lunghi contemporaneamente.

Fornitore di energia: 300 KVA di corrente alternata a media frequenza per saldatura stabile a lungo termine.

Saldatrice a cucitura a doppia testa a corto lato 2 Set

Utilizzare una fonte di alimentazione di saldatura a corrente alternata a media frequenza per garantire una saldatura altamente stabile per lungo tempo.

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 12
Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 13

Macchine per la pulizia e il taglio a due lati

Pulire e tagliare i prodotti saldati a lato lungo.

Macchine per la tosatura

Processo di taglio: effettuare il taglio dei materiali necessari.

Materiale del taglioLa lama di acciaio bianco.

Metodo di taglioTaglio con le forbici.

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 14
Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 15

Macchine per il taglio di arco a quattro angoli

Modellazione degli angoli: Taglia gli angoli taglienti per formare bordi arrotondati.

Materiale del taglioAcciaio bianco.

Metodo di taglioPerforazione idraulica.

Saldatrici automatiche a doppia testa a tre vie

Potenza di saldaturaFonte di alimentazione a media frequenza MD80.

Flusso di materiali: canali a doppio lato per l'attracco e la rotazione.

Metodo di trasporto: piastra a catena per il trasporto di materiali in tre direzioni.

Alimentazione automatica: posizionamento della pinza e della saldatura per un funzionamento preciso.

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 16
Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 17

Macchina di saldatura automatica con gancio di supporto

Potenza di saldaturaFonte di alimentazione a media frequenza MD40.

Metodo di alimentazione: Impilazione a clip per l'alimentazione del materiale.

Caricamento: La pinza pneumatica carica i materiali in posizione di saldatura.

Macchine di rilevamento automatico di tenuta dell'aria a pressione

Pressione di prova10 bar.

Metodo di prova: Prova di pressione automatica nel serbatoio dell'acqua.

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 18





Altre informazioni



Dettagli del prodotto

Linea di produzione di radiatori per pannelli in acciaio in forma di UDiagramma

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 19

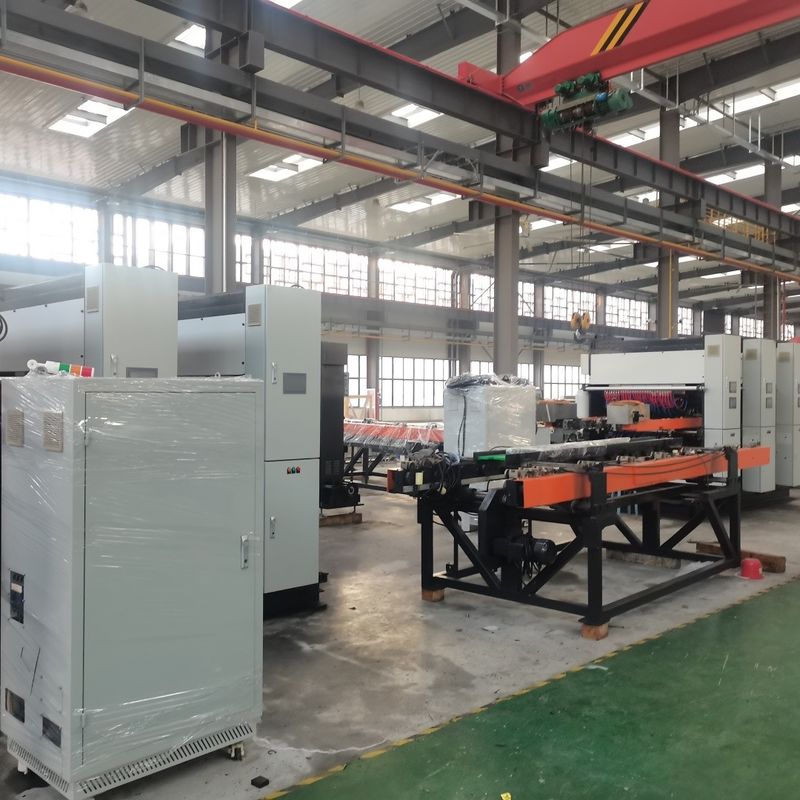

Risultati della produzione




Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 20




- No Nome Materiale Altre note
1 Pannello Placca di acciaio laminata a freddo 1spessore di.1 mm
2 Placca di convezione Placca di acciaio laminata a freddo 0spessore di 0,3 mm
3 Tipo di interfaccia   4x G 1/2 interfaccia interna del filo
4 Lunghezza del prodotto   400-3000 mm
5 Larghezza del prodotto   300/400/500/600/900 mm

Elenco delle configurazioni delle apparecchiature



- No Nome dell'apparecchiatura Modello Quantità Unità
1 Macchine per il caricamento delle traverse dei pannelli HJ-0-0 1 set
2 Macchine per il carico e la pressatura di anelli di canalizzazione dell'acqua YZJ-0-0 1 set
3 Macchine di tornitura e di montaggio 1 FZJ-0-0 1 set
4 Saldatrice per il posizionamento pre-spot del pannello DN75-2C 1 set
5 Saldatrice multi-punto a portiere a pannello 10*DN60-36C 3 set
6 Macchine per la saldatura pre-spot di lamiere a convezione 2*DN63-4C 1 set
7 Saldatrici a convezione per lamiere a portiere a più punti 4*DN63-16C 3 set
8 Convogliatori a linea a forma di U ZJG-0-0 1 set
9 Saldatrici a cucitura a doppia testa a lato lungo 2*FVM300-2C 1 set
10 Saldatrice a cucitura a doppia testa a corto lato a corto lato 1 2*FVM300-2C 1 set
11 Saldatrice a cucitura a doppia testa a corto lato 2 2*FVM300-2C 1 set
12 Macchine per la pulizia e il taglio a due lati XBJ-0-0 1 set
13 Macchine per la tosatura JCJ-0-0 1 set
14 Macchine per il taglio di arco a quattro angoli QJJ-0-0 1 set
15 Macchine di tornitura e di montaggio 2 FZJ-0-0 1 set
16 Saldatrici automatiche a doppia testa a tre vie 2*MD80-2C 1 set
17 Macchina di saldatura automatica con gancio di supporto 2*MD40-4C 1 set
18 Macchine di rilevamento automatico di tenuta dell'aria a pressione JCJ-0-0 1 set
19 Convogliatore di scarico SSJ-0-0 1 set



Configurazione dell'acqua, dell'elettricità e del gas

Progetto Parametri
Distribuzione totale della potenza 1600 KVA (la potenza totale utilizzata è di circa 1000 KVA)
Pressione della sorgente di gas 0.6MPa
Pressione della fonte d'acqua 0.15MPa~0.30MPa
Requisiti in materia di sorgenti di aria compressa 1000L/min
Flusso d'acqua totale 1200L/min

Lungo*larghezza dell'attrezzatura



Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 21

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 22

Shanghai Trintfar Transformer Automatic Radiator Manufacturing Line 23

 60 m*10 m

Prodotto Tag:

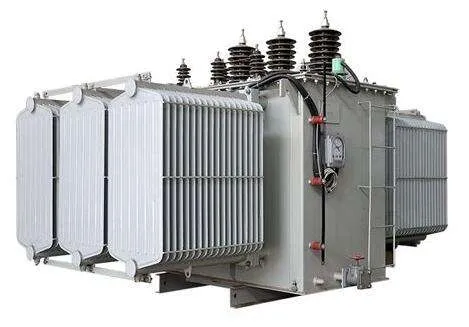

Linea di produzione del radiatore del trasformatore,

Macchine per la produzione di pinne per radiatori di trasformatori,

Linea di produzione di pinne ondulate

Dettagli di contatto
Shanghai Trintfar Intelligent Equipment Co., Ltd.

Persona di contatto: Mr. tianwei

Telefono: +8615216883036

Invia la tua richiesta direttamente a noi (0 / 3000)

circa

Macchine della saldatura a punti

Serrature di porta del compressore che appendono la saldatrice di Projection Semi Automatic del saldatore a punti

Macchine della saldatura a punti dell'invertitore di CC della saldatrice dell'invertitore di CC di MF 120KA

Macchine di saldatura automatiche a punto in alluminio

Saldatore di accumulo di energia

Vite della copertura superiore del compressore e macchina di Resistance Point Welding del saldatore a punti del dado

Saldatrice a punti a resistenza intelligente a condensatore pneumatico per saldatrice a punti personalizzata

Serrature porta compressore Inverter automatico Accumulatore di energia Macchinari per saldatura

Lasciare messaggio

politica sulla riservatezza | Porcellana buon qualità Macchine della saldatura a punti fornitore. © 2022 - 2025 spot-weldingmachines.com. All Rights Reserved.
