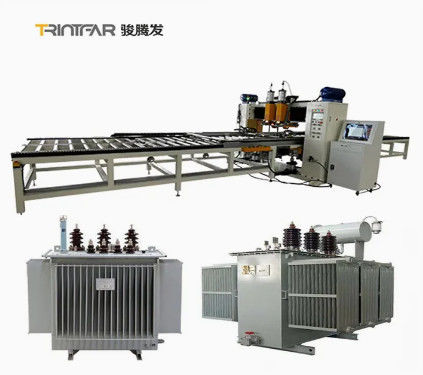

Linea di produzione di pinne di radiatore a trasformatore completamente automatico

Linea di produzione di pinne di radiatore a trasformatore completamente automatico

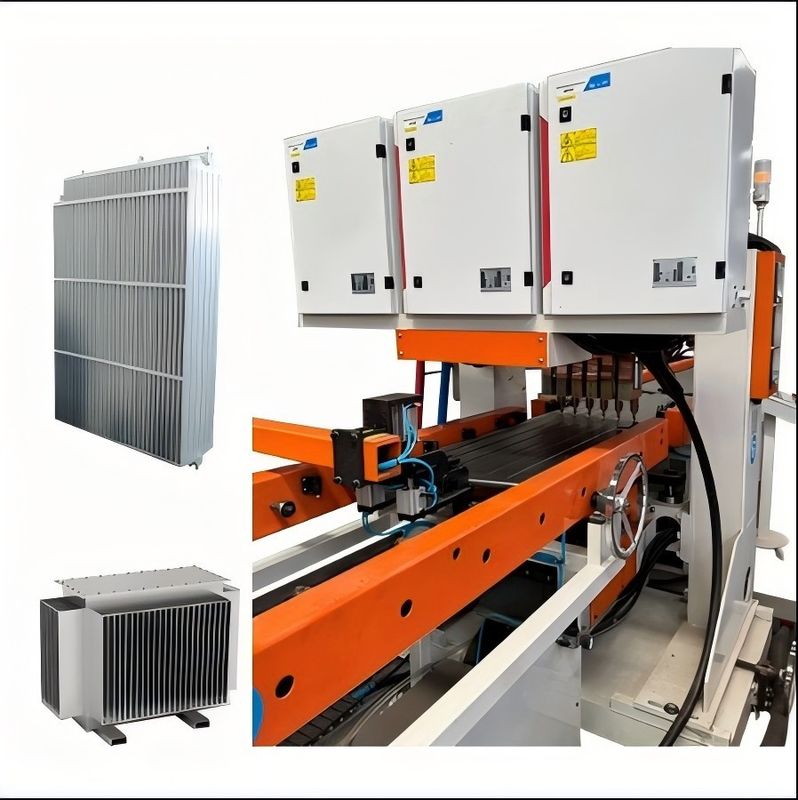

Fully Automatic Transformer Radiator Fin Production Line
Linea di produzione di pinne di radiatore a trasformatore completamente automatico Linea di produzione di pinne di radiatore a trasformatore completamente automatico Linea di produzione di pinne di radiatore a trasformatore completamente automatico Linea di produzione di pinne di radiatore a trasformatore completamente automatico Linea di produzione di pinne di radiatore a trasformatore completamente automatico

Grande immagine :  Linea di produzione di pinne di radiatore a trasformatore completamente automatico

Dettagli:
Luogo di origine: Cina
Marca: Trintfar
Certificazione: CE
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: 10000~80000
Imballaggi particolari: supporti in legno/casse in legno
Tempi di consegna: 90~120
Termini di pagamento: L/C, D/A, D/P, T/T
Contatto

Linea di produzione di pinne di radiatore a trasformatore completamente automatico

descrizione
Configurazione della capacità: 60 pcs/h (sulla base di 2 milioni di prodotti) Operatori: 1 persona
Area dell'attrezzatura: 65m * 6,5m * 2m ((L*W*H) Distribuzione dell'energia delle apparecchiature: 330 KVA

Flusso di lavoro

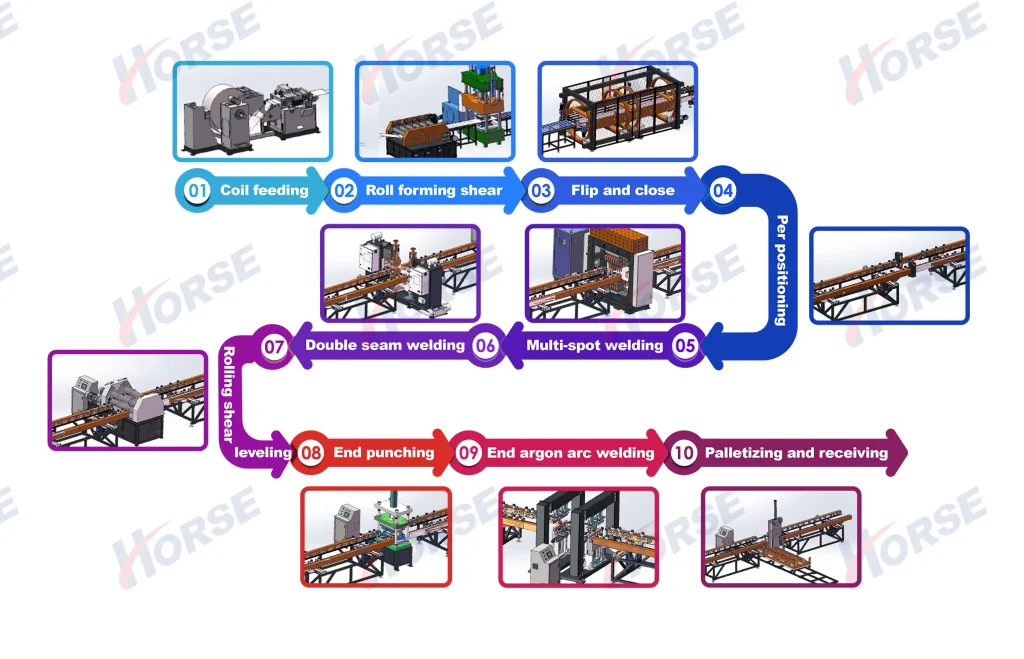

Flusso di lavoro:Svolgimento→formatura a rulli→pressa idraulica→ribaltamento→saldatura a punti multipli→saldatura della cucitura laterale→saldatura della testa→cesoia laterale→taglio della testa→prodotto finale→impilatrice automatica pannelli

Principali attrezzature

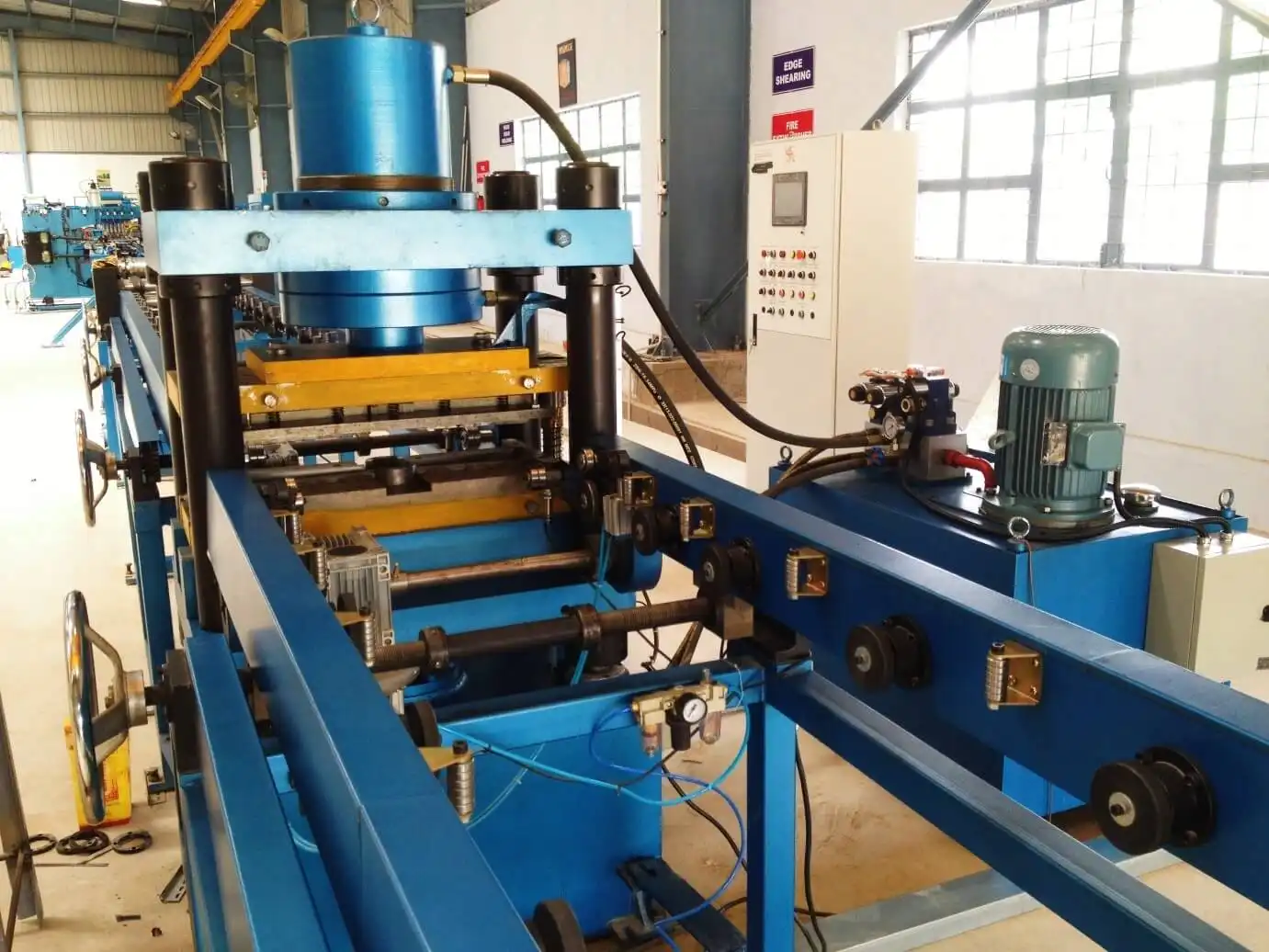

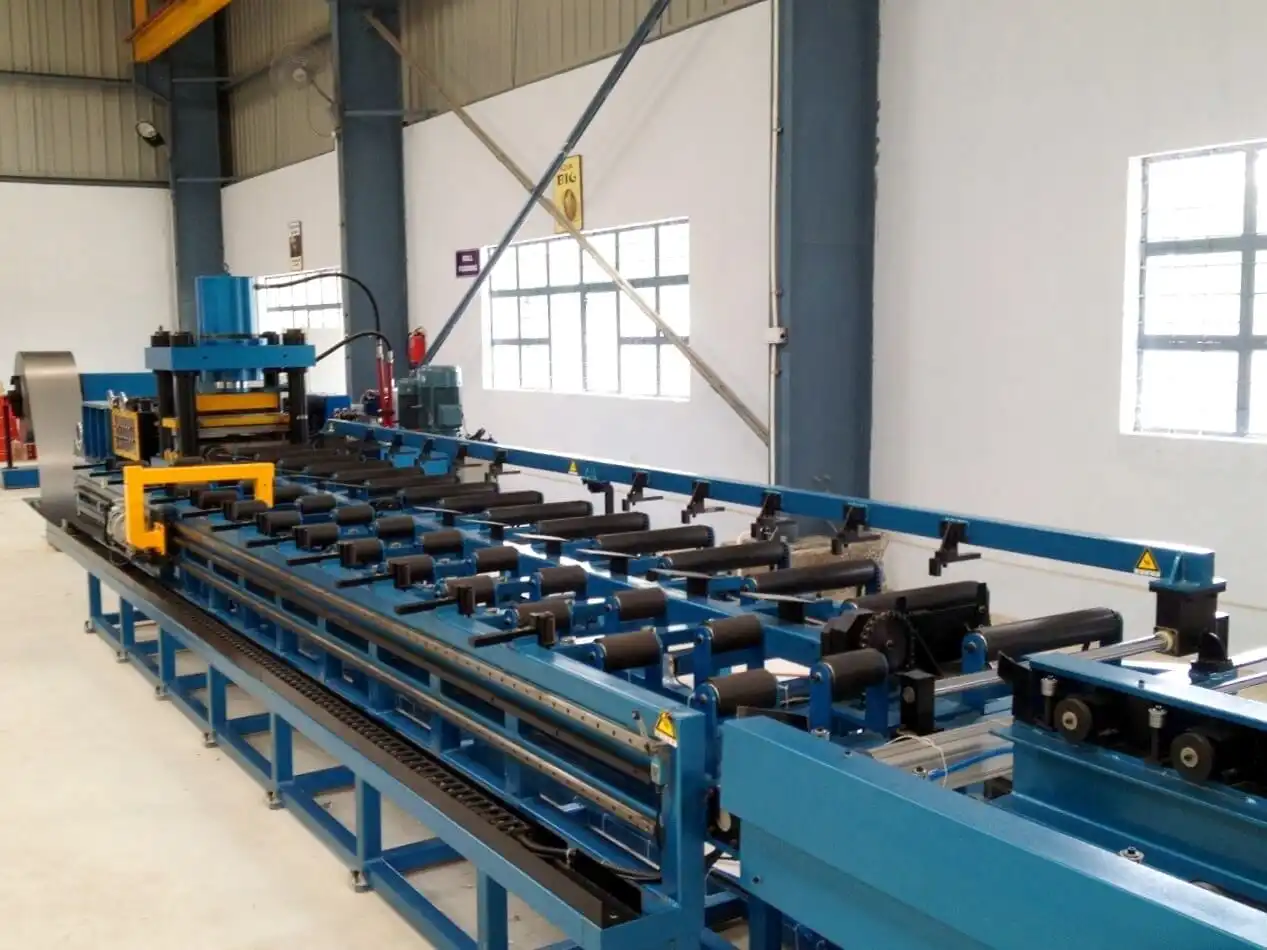

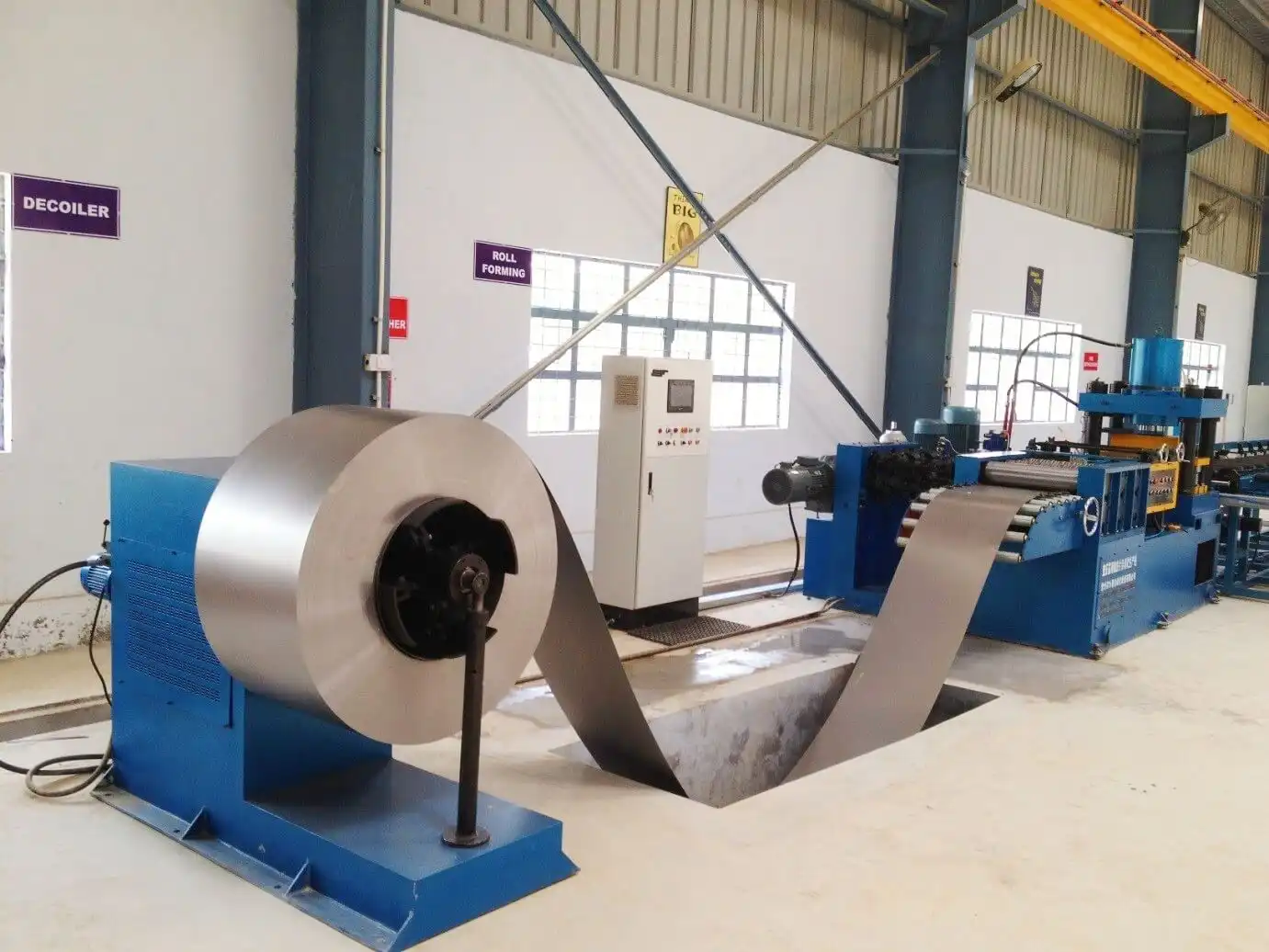

Stazione di formatura a rulli

Velocità di laminazione: 6-14 m/min

Pressione regolabile

Punzonatura finale: pressa idraulica da 315 tonnellate

Encoder rotativo e servomotore per la precisione della lunghezza/dimensione delle alette

Meccanismo di livellamento assicura la planarità del singolo pezzo

Materiale srotolato posizionato su un rack di scarico da 5 tonnellate tramite carrello di carico e laminato in fogli

Fossa tampone opzionale su richiesta del cliente

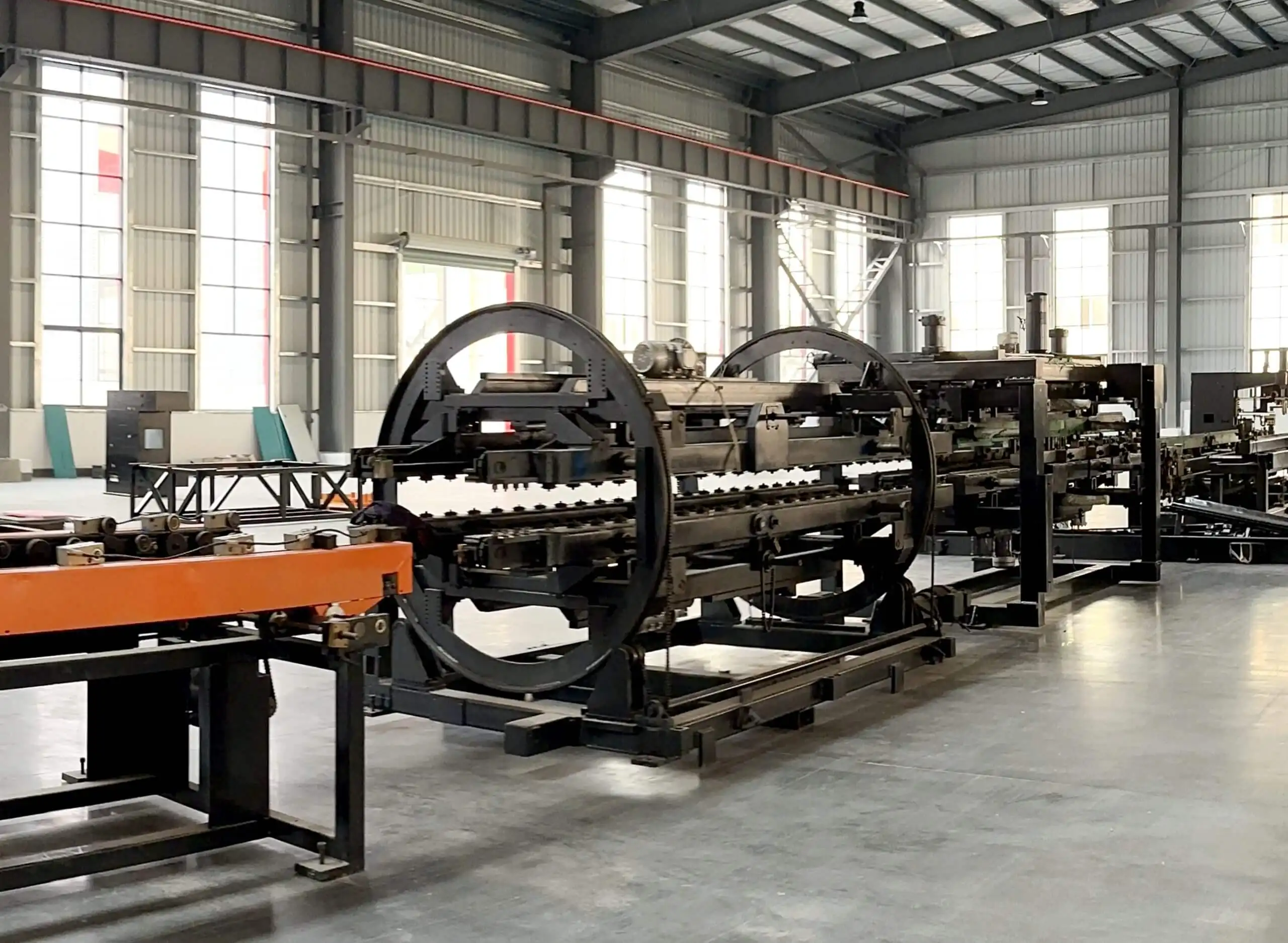

Stazione di ribaltamento e giunzione

Velocità di trasporto: 5-15 m/min

Ribaltamento a 180° delle alette del radiatore

Dispositivo di ribaltamento: rack rotante, rack di ribaltamento, sistema di trasmissione, dispositivo di ribaltamento, dispositivo di spinta, ecc.

Il primo foglio raggiunge la posizione preimpostata → ribaltato sul rack di trasporto opposto

Il secondo foglio raggiunge la posizione preimpostata → il dispositivo di spinta lo sposta sul primo foglio, completando la giunzione

Stazione di pre-saldatura a punti a doppia testa

Due set di dispositivi di pressione per saldatura a punti

Potenza: 60 KVA

Dopo il ribaltamento e l'assemblaggio, la saldatrice a punti allinea e fissa i pezzi per la saldatura a punti multipli

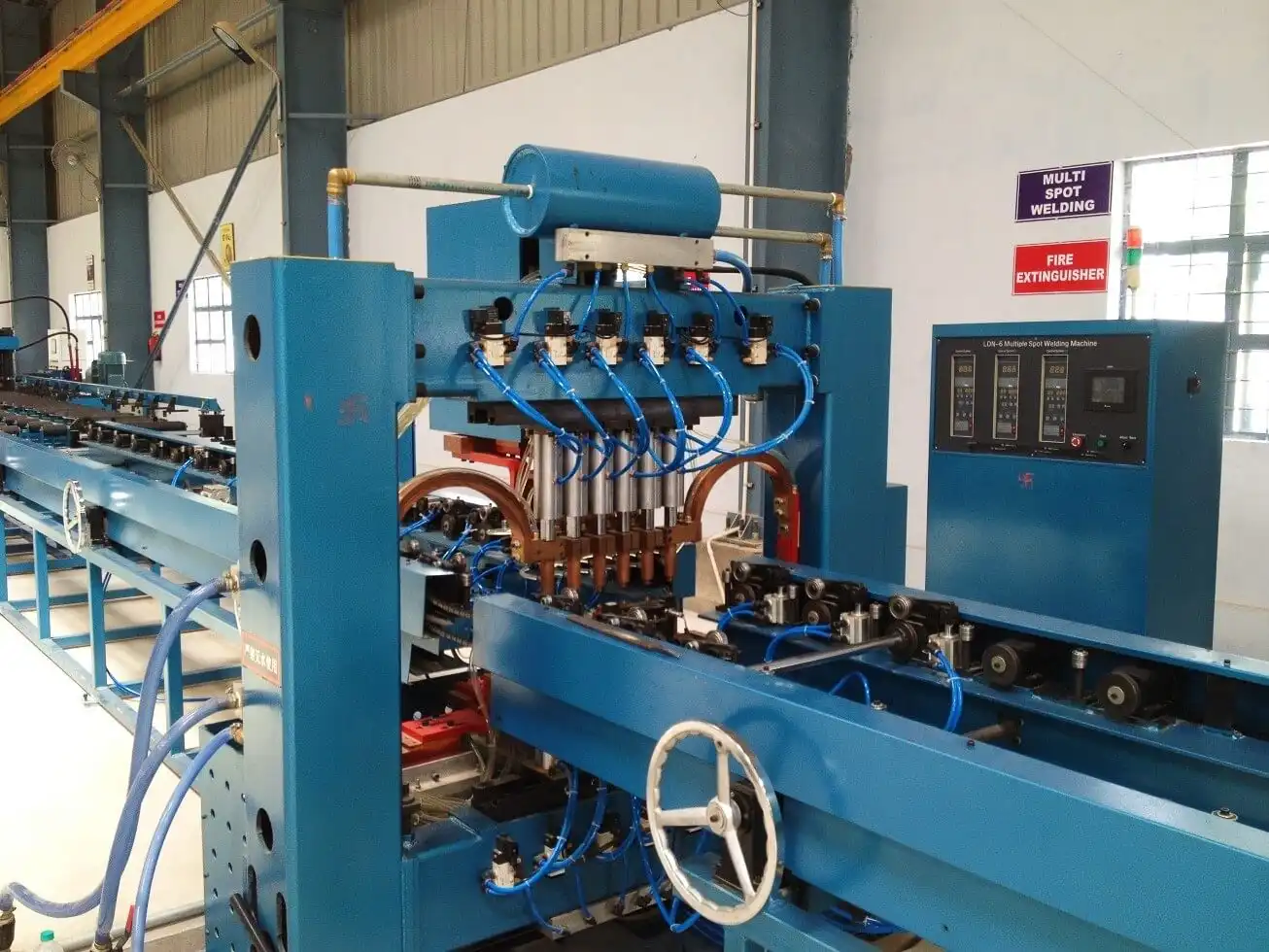

Stazione di saldatura a punti multipli a portale

12 set di dispositivi di pressione per saldatura a punti

Testa di saldatura a doppia testa, 6 punti/fila

Alimentatori CA: 12 set

Potenza: 12 * 50 KVA

Saldatura a doppia fila per una maggiore efficienza

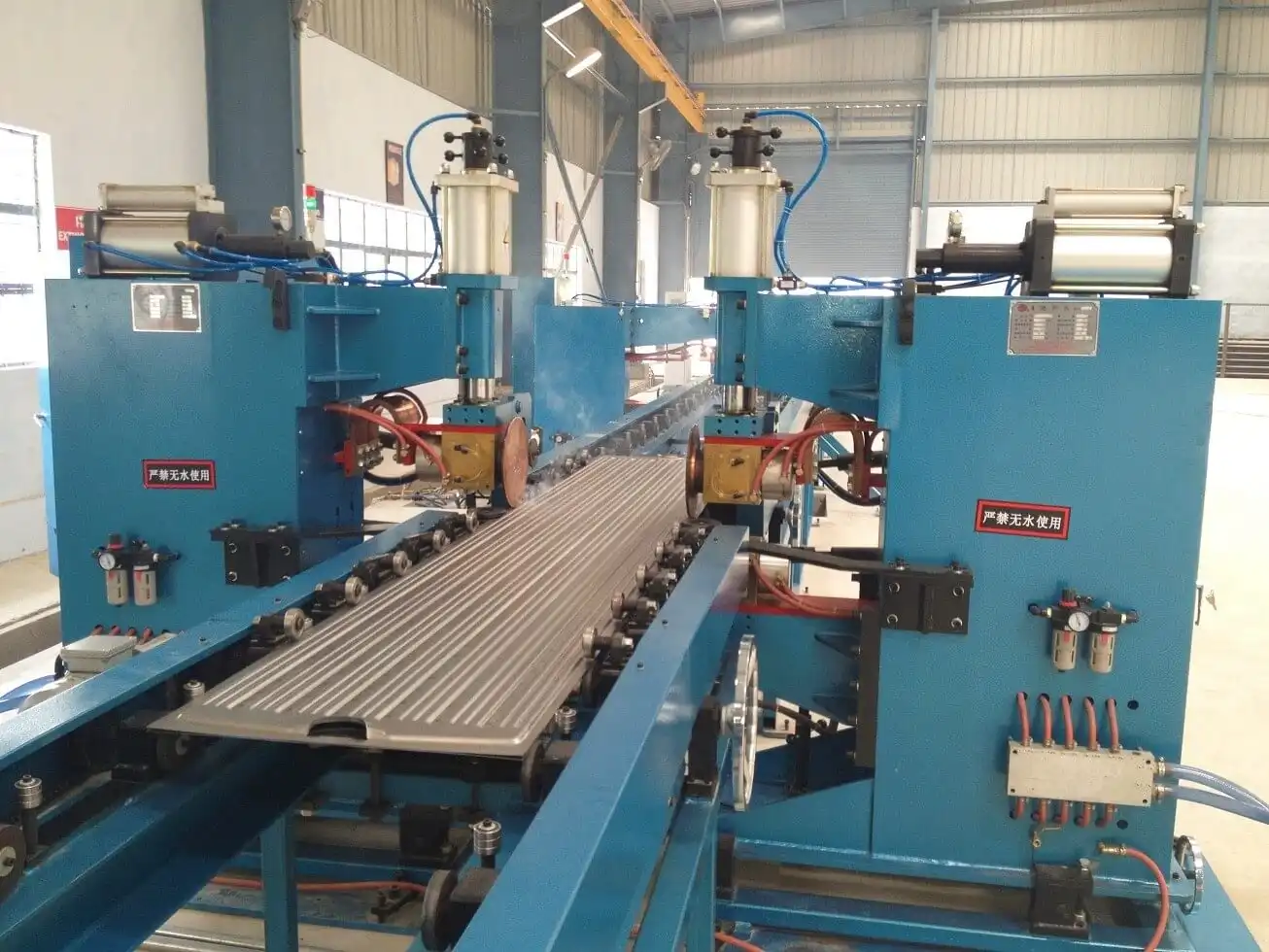

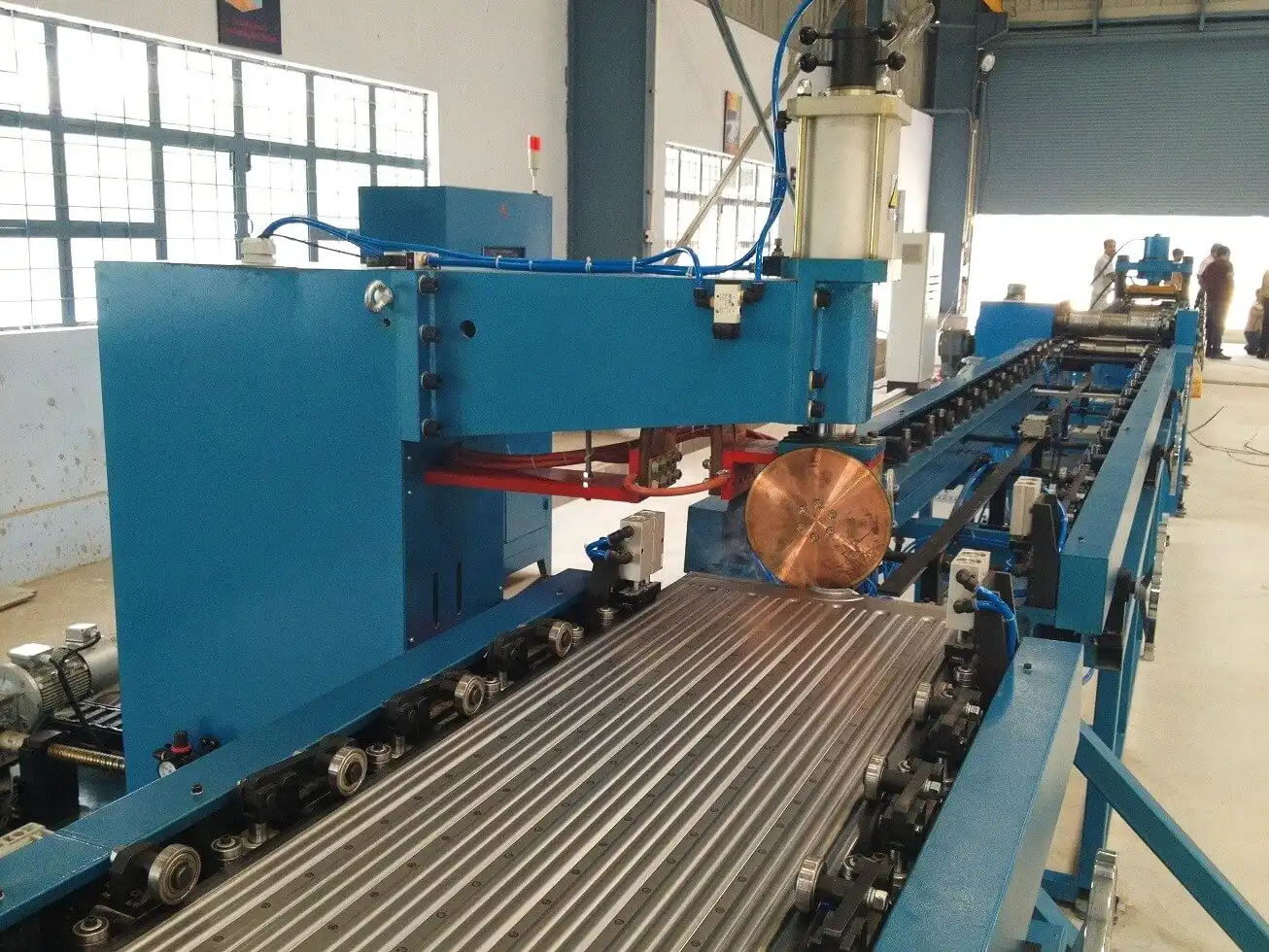

Stazione di saldatura a cucitura a doppia faccia

2 set di saldatrici a cucitura, disposte simmetricamente

4 set di teste di pressione per saldatura a cucitura

2 set di alimentatori di saldatura a frequenza variabile

Potenza: 2 * 160 KVA

Pressione massima: 12.000 N

Meccanismo di trasmissione differenziale

Velocità di saldatura a cucitura: 0-2,8 m/min

Stazione di taglio e livellamento a rulli

Composta da scatola macchina, dispositivo di azionamento, dispositivo di taglio, meccanismo di schiacciamento dei bordi, meccanismo di livellamento, sistema di controllo elettronico, sistema pneumatico, ecc.

Il disco di taglio rotante taglia entrambi i lati; disco di taglio in acciaio per utensili in lega (resistente agli urti, resistente all'usura, lunga durata)

Velocità di taglio rotante: 2-6 m/min

Potenza di azionamento: 4 kW

Stazione di punzonatura finale

Composta da base, meccanismo di sollevamento, telaio di punzonatura, matrice di punzonatura, cilindro di punzonatura, cilindro di sollevamento e stazione idraulica

Utilizzata per tagliare le estremità libere per garantire l'allineamento e la consistenza dei bordi

Matrice di punzonatura con bordo smussato per ridurre la forza di punzonatura

Pressione della punzonatrice: 160 T

Stazione di saldatura ad arco con gas argon finale

2 set di attrezzature, disposti simmetricamente

1 set per la saldatura dell'estremità anteriore, 1 set per la saldatura dell'estremità posteriore del pezzo

4 set di alimentatori di saldatura ad arco con gas argon Panasonic

Intervallo di corrente: 5-315 A

Velocità di saldatura: 300-600 mm/min

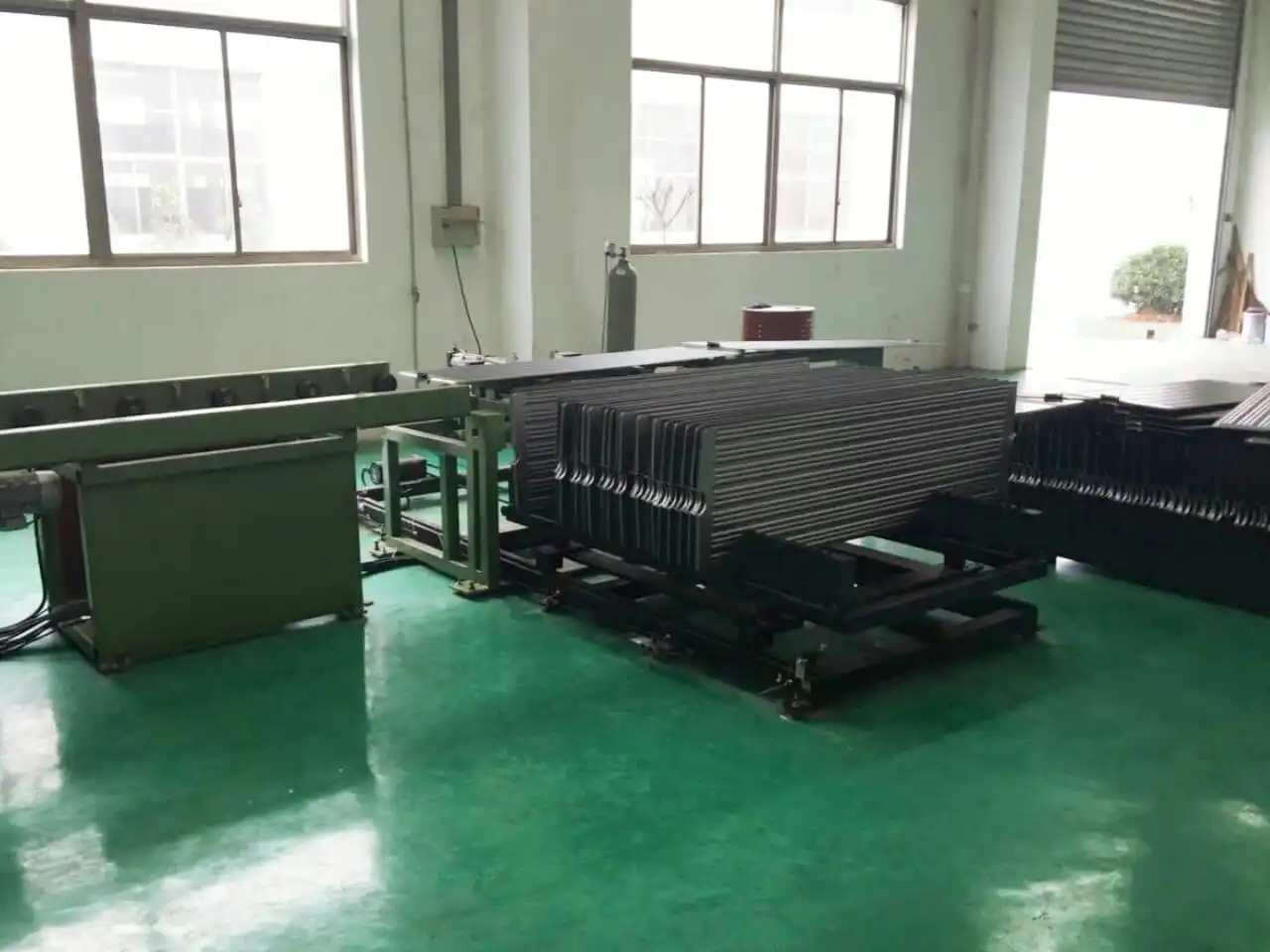

Stazione di pallettizzazione

Quantità di stoccaggio per rack di pallettizzazione: 40 pezzi

Spaziatura pallet: 45 mm

Metodo di presa: la pinza a cilindro blocca il materiale, l'afferratore ruota di 90° per posizionare sul rack

Metodo di lavoro del carrello portamateriali: movimento a passo servo, si sposta nella posizione successiva dopo aver posizionato 1 pezzo, sostituzione manuale del carrello quando il rack è pieno
